3.1 Монтаж при броене на студ
При монтажа на устройството като студомер или топло-
студомер, внимавайте черният капак на измервателната
тръба да е насочен встрани или надолу, за да се избегнат
проблеми с образуващия се кондензат. Монтирайте
потопяемите гилзи така, че температурният датчик да е
разположен хоризонтално или вертикално надолу.
Монтирайте процесорния блок отделно от измервателната
тръба за дебит, напр. върху стена. Изградете затворен
контур надолу, за да не може кондензиралата вода да тече
покрай присъединените проводници в изчислителния блок.
Покритие на звуковата глава

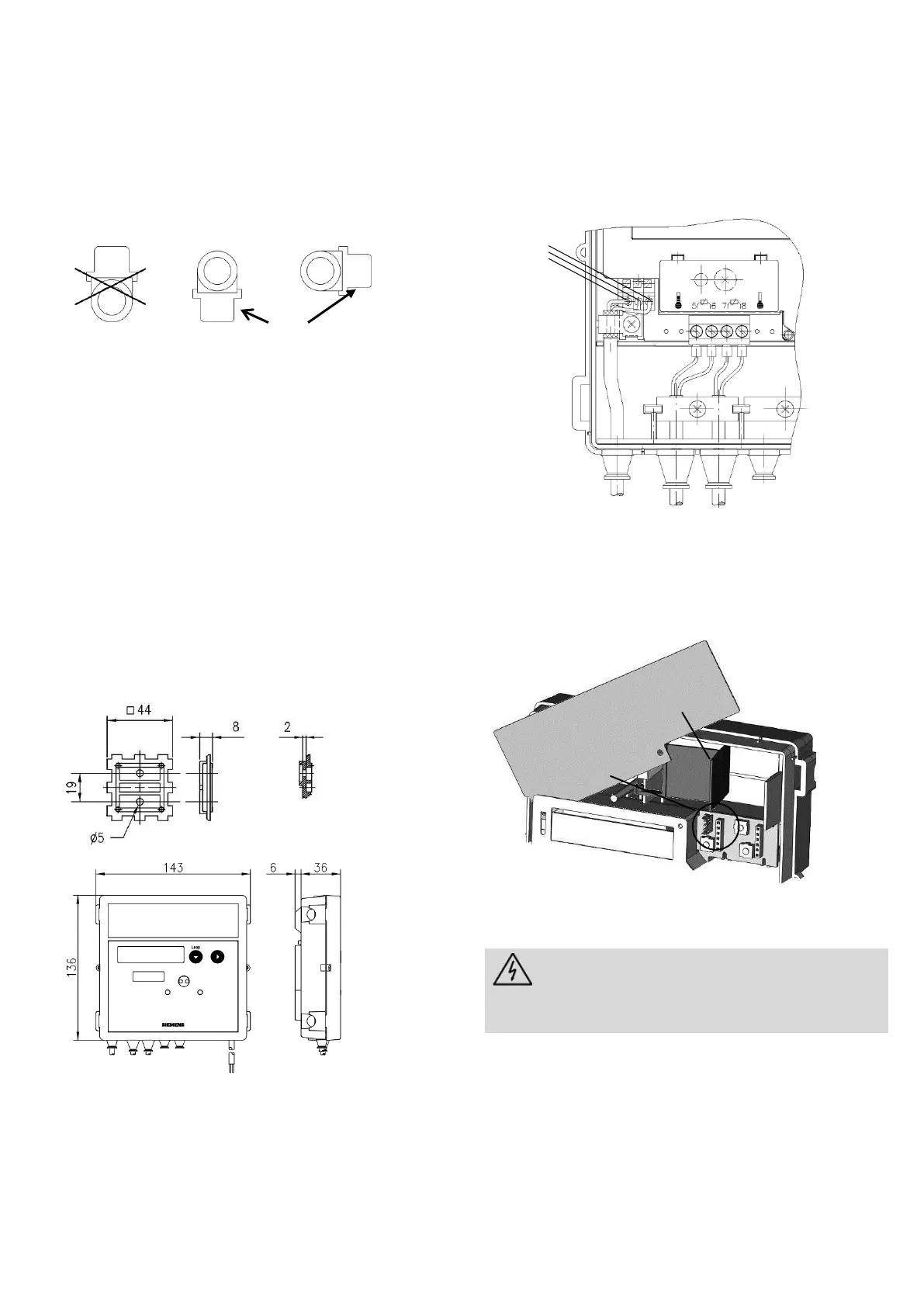

Фиг. 6: Препоръчително монтажно положение за студомер
3.2 Изчислителен блок
Температурата на обкръжението на изчислителния блок не
трябва да превишава 55 °C. Избягвайте директно
слънчево блъчване. При температура на водата от 10 °C
до 90 °C процесорният блок може да се монтира върху
разходомерния блок или на стената.
Настройка на изчислителния блок
За настройка на изчислителния блок действайте както
следва:
Бутнете корпуса нагоре и го извадете.
Завъртете изчислителния блок така, че да можете
удобно да прочетете показанието.
В тази позиция бутнете изчислителния блок върху
адаптерната плоча, докато застопори.
Стенен монтаж (сплит монтаж)
Монтирайте изчислителния блок на стената при
температури на водата под 10 °C респ. над 90 °C.
Фиг. 7: Изглед и сечение на монтажната основа
Фиг. 8: Размери на процесорния блок
За монтаж на стена действайте както следва:
Освободете изчислителния блок от адаптерната плоча.
Развинтете адаптерната плоча от разходомера за
обем.
Закрепете монтажната основа към стената.
Отново поставете изчислителния блок.
При изпълненията с щекерен управляващ проводник
можете да го разединявате и отново да го присъединявате
по време на инсталацията.
При повторно присъединяване свързвайте помежду им
само двойки части (разходомер за обем, изчислителен
блок).
Придържайте се към правилната последователност на
присъединяване.
Не удължавайте управляващия проводник.
rot / red
blau / blue
weiß / white
Фиг. 9
3.3 Електрическо захранване
Броячът може по избор да се захранва с батерия или чрез
модули за напрежение. Захранващите модули
110 V / 230 V са изляти и отговарят на клас на защита II.
Можете по всяко време да преоборудвате или
дооборудвате модулите.
Фиг. 10
В стандартно изпълнение няма фабрично монтиран
захранващ модул.
Внимание: Не отваряйте батериите. Батериите не
трябва да влизат в контакт с вода или да се
излагат на температури по-високи от 80 °C.
Предайте за отпадъци използваните батерии на
подходящи събирателни пунктове.
В изпълненията 110 V AC и 230 V AC фабрично е изведен
кабел навън, който трябва да бъде присъединен към
посоченото мрежово напрежение. Изпълнението 24 V
ACDC притежава присъединителни клеми вместо кабел.
Червен / red
син / blue
бял / white
