Siemens Building Technologies CE2M5324xx 15/05/2015 55

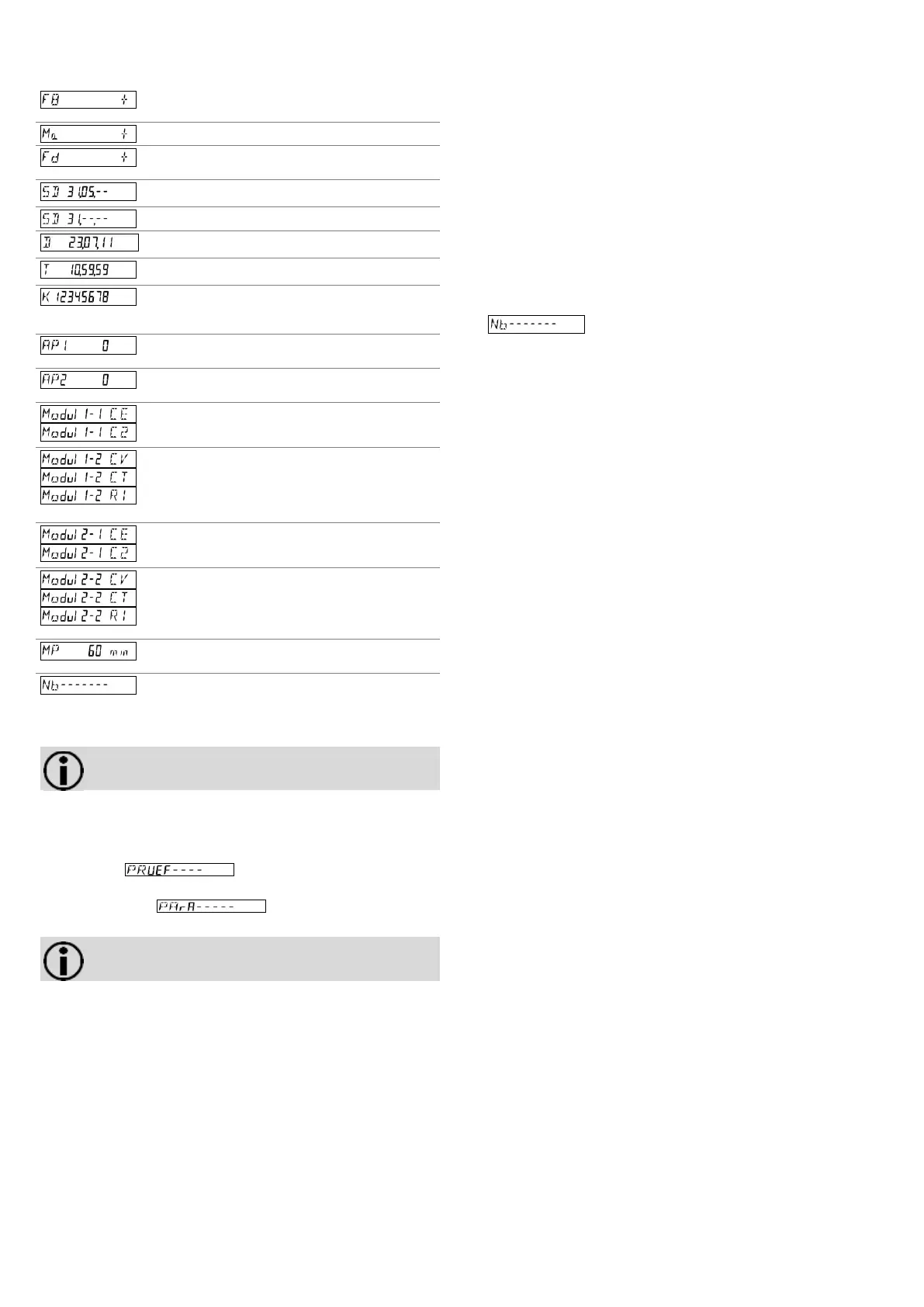

4.3 Parametri impostabili
È possibile impostare i seguenti parametri del contatore:
Conferma del messaggio di errore F8 (viene visualizzato solo
in presenza dell’errore F8)
Conferma dei valori massimi
Conferma del tempo di mancata misurazione e del tempo di
misurazione della portata
Immissione del giorno annuale di riferimento (GG, MM) *
Immissione del giorno mensile di riferimento (GG) *
Immissione della data (GG, MM, AA) *
Immissione dell’ora (hh, mm, ss) *
Immissione del numero cliente a 8 cifre (corrisponde
all’indirizzo secondario M-Bus)
Immissione dell’indirizzo primario M-Bus per modulo 1
(0..255) *
Immissione dell’indirizzo primario M-Bus per modulo 2
(0..255) *
Selezione della prima funzione per modulo 1
(CE o C2)
Selezione della seconda funzione per modulo 1
(CV o CT o RI)
Selezione della prima funzione per modulo 2
(CE o C2)
Selezione della seconda funzione per modulo 2
(CV o CT o RI)
Selezione del periodo di misurazione dei valori massimi
(7.5, 15, 30, 60 min / 3, 6, 12, 24 h)
Passaggio in modalità normale
* Attenzione: inserire valori plausibili. Il contatore esegue una prova di plausibilità. Così
è possibile rilevare anche valori errati (p.e. mese > 12).
Indicazione: Se i moduli non sono ancora installati,
l'utente può comunque parametrizzare il contatore.
4.4 Richiamare la funzione parametrizzazione
Per parametrizzare il contatore, procedere come segue:
Premere il tasto di servizio per 3 s finché sul display LCD
compare .
Premere il tasto 1 per lo scorrimento, finché sul display
LCD compare .
Premere il tasto 2 per selezionare il menu.
Indicazione: Per confermare l’errore F8 o il valori
massimi, premere il tasto 2.
4.5 Selezionare i parametri
Per selezionare un parametro procedere come segue:
Premere il tasto 1 per scorrere il display.
Premere il tasto 2 per attivare il parametro da modificare.
4.6 Parametrizzazione
Per l’impostazione dei parametri procedere come segue:
Premere il tasto 2 per modificare il valore lampeggiante.
Premere il tasto 1 per acquisire il valore impostato.
La posizione successiva a destra lampeggia. Ripetere i passi
descritti sopra per tutte le posizioni.
L’LCD mostra brevemente il simbolo di una stella per la
conferma.
In caso d’immissione errata è possibile reimpostare i
parametri.
4.7 Concludere la parametrizzazione
Per uscire dalla modalità parametrizzazione, procedere come
segue:
Premere il tasto 1 finché sul display LCD compare
.
Premer il tasto 2.
4.8 Interrompere l’immissione
Per interrompere la parametrizzazione procedere come segue:
Durante la parametrizzazione, premere il tasto di servizio
(funzione ESC).
Il display LCD visualizza l’ultimo valore valido.
4.9 Software di parametrizzazione
In modalità parametrizzazione è possibile impostare tariffe,
impulsi rapidi e moduli di comunicazione tramite il software di
parametrizzazione.
5. Messa in funzione
Per la messa in funzione procedere come segue:
Applicare il coperchio dell’alloggiamento e premere
leggermente, fino a udire lo scatto in posizione di tutte le
linguette.
Aprire le saracinesche di arresto.
Verificare la tenuta e sfiatare con cura l’impianto.
Dopo al massimo 100 s il messaggio F0 scompare.
Verificare la plausibilità degli indicatori di portata e
temperatura.
Sfiatare l’impianto finché l’indicatore di portata non risulta
stabile.
Regolare l’impianto con l’indicatore di portata.
Applicare i sistemi di protezione utente sull'unità di calcolo
e sulle sonde.
Leggere e annotare i valori del contatore riferiti a energia,
volume, tempi d'esercizio e di mancata misurazione.
Raccomandazione: Resettare i valori massimi e il tempo di
mancata misurazione.
