Siemens Building Technologies CE2M5324xx 15.05.2015 59

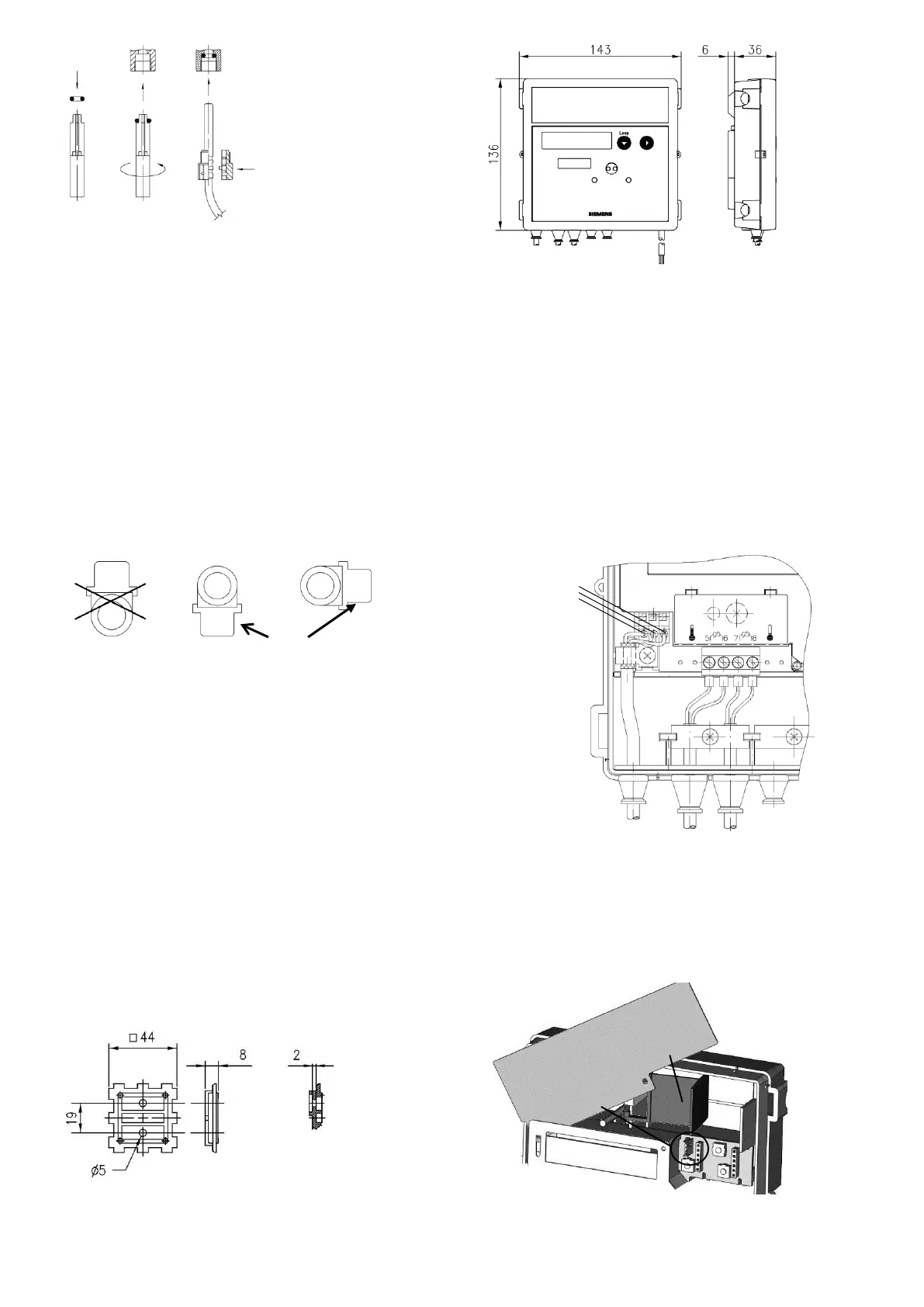

Рис. 5: Установка адпаптерного набора
3.1 Особенности встраивания счетчика энергии
охлаждения / холода
Приустановке счетчика энергии охлаждения/холода или
комбинированного счетчика тепловой энергии / энергии
охлаждения необходимо учитывать, что датчик расхода
должен быть установлен таким образом, чтобы
имеющаяся на нем крышка черного цвета находилась
сбоку или снизу, чтобы избежать проблем с образующимся
конденсатом.
Температурные датчики должны встраиваться так, чтобы
датчик располагался горизонтально или вертикально с
выходом кабеля снизу.
Счетчик энергии охлаждения/холода рекомедуется
устанавливать только в теплую трубу.
Вычислитель должен быть установлен отдельно от
датчика расхода, например, на стене. Необходимо
обеспечить провисание кабеля, чтобы конденсат не мог,
стекая по подключенным проводам, попасть в вычислитеь.
Крышка ультразвуковых головок
Рис. 6: Положение при встраивании для учета энергии охлаждения / холода
3.2 Вычислитель
Температура окружающей среды вычислителя не должна
превышать 55 °C. Необходимо избегать прямого
попадания солнечных лучей. При температурах
теплоносителя от 10 °C до 90 °C вычислитель может
оставаться закрепленным на датчике расхода или быть
снят с него и установлен на стену.
Изменение положения вычислителя
Последовательность действий для изменения положения
вычислителя:
Сдвинуть вычислитель вверх и снять его.
Повернуть вычислитель в удобное для считывания
дисплея положение.
Надвинуть вычислитель в этом положении до
ощутимого щелчка на адаптерную плату.
Установка на стене (раздельный монтаж)
При температурах теплоносителя ниже 10 °C или выше
90 °C следует закрепить вычислитель на стене.
Рис. 7: Конструкция адаптерной платы
Рис. 8: Габариты вычислителя
Последовательность действий при установке на стене:
Снять вычислитель с адаптерной платы.
Выкрутить винты, снять адаптерную плату с датчика
расхода.
Закрепить адаптерную плату на стене.
Надвинуть вычислитель обратно на адаптерную плату.
При исполнениях с отделяемым сигнальным кабелем
допускается во время монтажных работ отсоединять и
вновь присоединять кабель к вычислителю.
При повторном подключении кабеля необходимо
обеспечить парность деталей (вычислитель и датчик
расхода одного и того же счетчика).
Следует соблюдать правильность подключения.
Изменение длины кабеля категоричнески не
допускается!
Рис. 9: Подключение сигнального кабеля
3.3 Электропитание
Счетчик может запитываться через сетевой блок питания
или от автономной батареи.
Блоки питания на 110/220/230 В имеют залитую кон-
струкцию и соответствуют классу защиты II. Блоки питания
могут быть в любое время установлены в счетчик или
заменены на другие.
Рис. 10
rot / red
blau / blue
weiß / white
