Siemens Building Technologies CE2M5324xx 15.05.2015 60
Для стандартной версии в заводском исполнении не
предусмотрен блок питания.
Внимание: Не допускается вскрытие
батарейконтакт батарей с водой или воздействие
температур выше 80 °C. Сдавайть
использованные батареи следует в
установленных пунктах сбора.
Исполнения счетчика с питанием 110 В AC и 220/230 В AC
имеют при выпуске из производства выходящий из корпуса
кабель, который необходимо подключить к сети питания.
Исполнение 24 В ACDC имеет вместо кабеля
присоединительные клеммы.
Установка батареи
Внимание: Допускается установка только
разрешенных изготовителем счетчика батарей.
Последовательность действий при установке батареи:
Нажать 4 боковых выступа фиксирующих крышку
прибора и снять крышку.
Повернуть лицевую панель против часовой стрелки до
ощутимого упора.
Красный блокирующий рычаг красного цвета
установить в положение, обеспечивающее доступ к
требуемому батарейному гнезду.
Внимание: Левое гнездо предназначено для 2
батарей типа AA или 1 батареи типа C, правое -
для одной батареи типа D.
Внимание: Батареи типов AA и C устанавливаются
в кассетах.
Установить батарею (батареи) с учетом полярности в
соответствующее гнездо.
Повернуть лицевую панель по часовой стрелке в
исходное положение.
Установка блоков питания
Внимание: Подключение блоков питания на
110/220/230 В разрешается только квалифициро-
ванному электрику.
Последовательность действий при установке блоков
питания:
Переложить красный блокирующий рычаг в левое
положение.
Вынуть крайнюю правую резиновую проходную втулку,
потянув ее вверх.
Вытащить заглушку.
Протянуть кабель подключения к сети через
образовавшееся отверстие.
Установить блок питания в правой верхнем углу
вычислителя.
Установить проходную втулку с протянутым через нее
кабелем на место.
Подключить кабель в соответствии с маркировкой.
Подключить низковольтный выход блока питания через
разъем на печатной плате.
Внимание: Для подсоединения блоков питания на
24 В ACDC следует использовать кабели
диаметром 5,0...6,0 мм.
Внимание: Блоки питания на 110/220/230 В
необходимо защищать автоматическими
выключателями на 6 A, расположенными вблизи
счетчика. Места присоединений следует
опломбировать для защиты от манипуляций.
Блок питания при замене счетчика
Последовательность действий при замене счетчика после
истечения межповерочного интервала:
Вынуть блок питания вместе с кабелем и проходной
втулкой.
Установить новый счетчик.
Установить блок питания в новый счетчик.
Внимание: За счет класса защиты II обесточивание
сети при проведении работ не требуется.
Интерфейсы вычислителя
Счетчики серийно оснащены оптическим интерфейсом в
соответствии с EN 62056-21:2002. Для дистанционного
считывания можно дополнительно установить до 2-х
коммуникационных модулей из следующего перечня:
Импульсный модуль
CL-Moдуль
M-Bus-Moдуль G2
M-Bus-Moдуль G4
M-Bus-Moдуль G4 MI с 2 импульсными входами
Аналоговый модуль
Радиомодуль 434 MГц
GSM-Moдуль
GPRS-Moдуль
Радиомодуль 868 MГц
Zigbee-Moдуль
Модули не оказывают влияния на процесс измерения и
учета. В любое время счетчик может быть дооснащен
модулями без нарушения поверительного клейма
(наклейки).
3.4 Кoммуникационные модули
Внимание: При установке модулей необходимую
обеспечить защиту от статического электричества.
Возможна установка до двух коммуникационных модулей.
Для стандартной версии в заводском исполнении
коммуникационный модуль не предусмотрен.

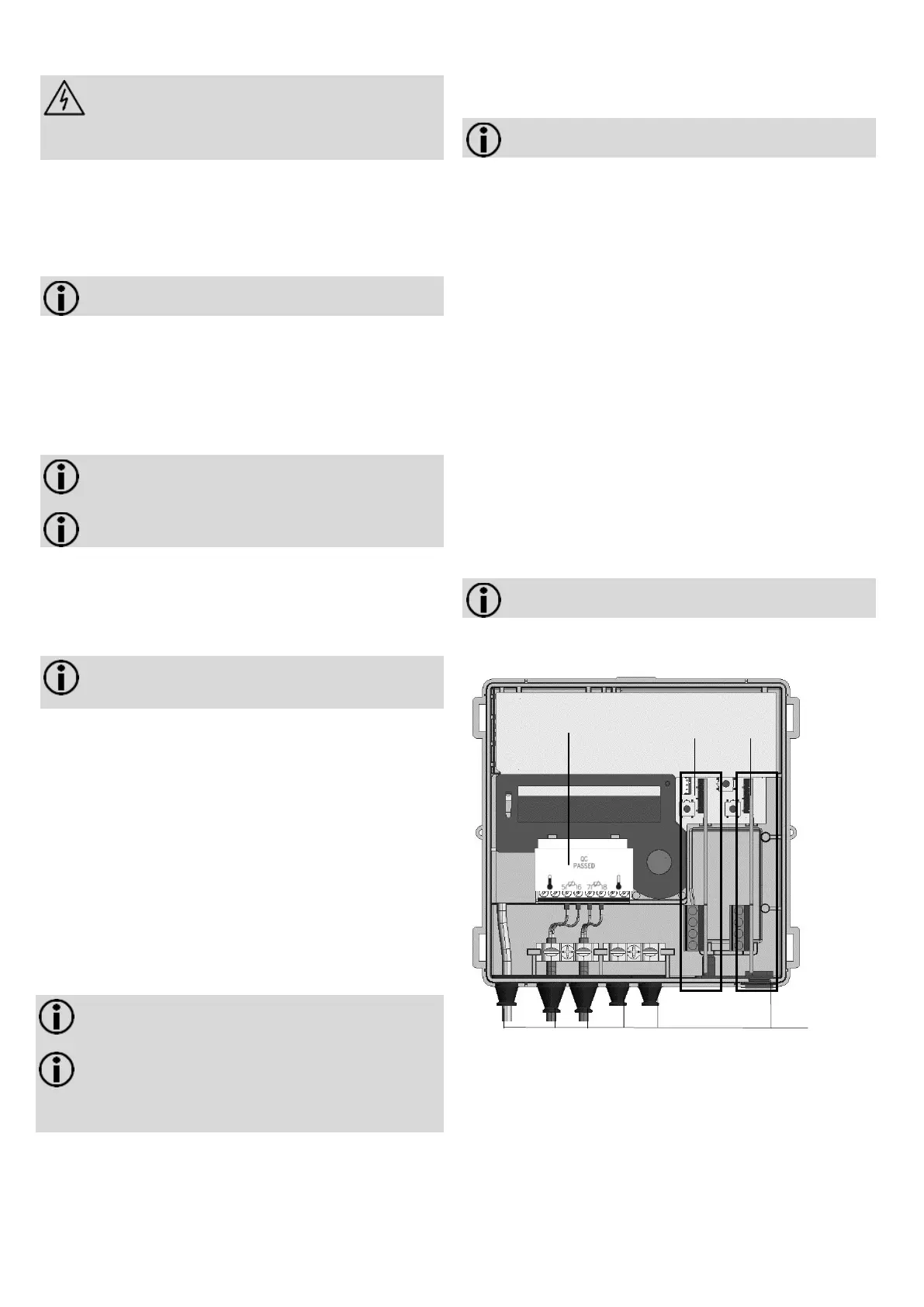

Рис. 11
Установка коммуникационных модулей
Коммуникационные модули подключаются с помощью 6-
контактного разъема, за счет чего они могут быть в любое
время встроены или заменены на другие.
Последовательность действий при установке комму-
никационных модулей:
Привести модуль в правильное положение.
Осторожно установить модуль в обе направляющие и
ввести до упора.
