Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 65
 Monter temperaturføleren i den samme kretsen som
måleren.
 Plomber temperatursensoren og skruforbindelsene for å
beskytte mot manipulasjon.
 Løsne gummistroppen eller kabelstroppen, beregnet på
transport, fra volummåledelen. I drift bør ikke
temperaturfølerkabelen og kontrolledningen ligge direkte
på volumåledelen.
 Hvis du monterer måleren som kjølemåler, følg de
tilhørende anvisningene.
Råd om montering
Inn- eller utløpsstrekninger er ikke nødvendig. Hvis du
monterer måleren i felles tilbakeløp som to kretser, bestem
monteringsstedet med en minsteavstand på 10 × DN fra T-
stykket. Denne avstanden sikrer en god gjennomblanding av
forskjellige vanntemperaturer. Alt etter utførelsen kan du
montere temperaturføleren i T-stykker, kuleventiler, direkte
nedsunket eller i dykkhylser. Temperaturfølerendene må minst
nå til midten av rørtverrsnittet.
Merk: Kontroller ved monteringen at det i drift ikke kan
komme vann inn i regneverket.

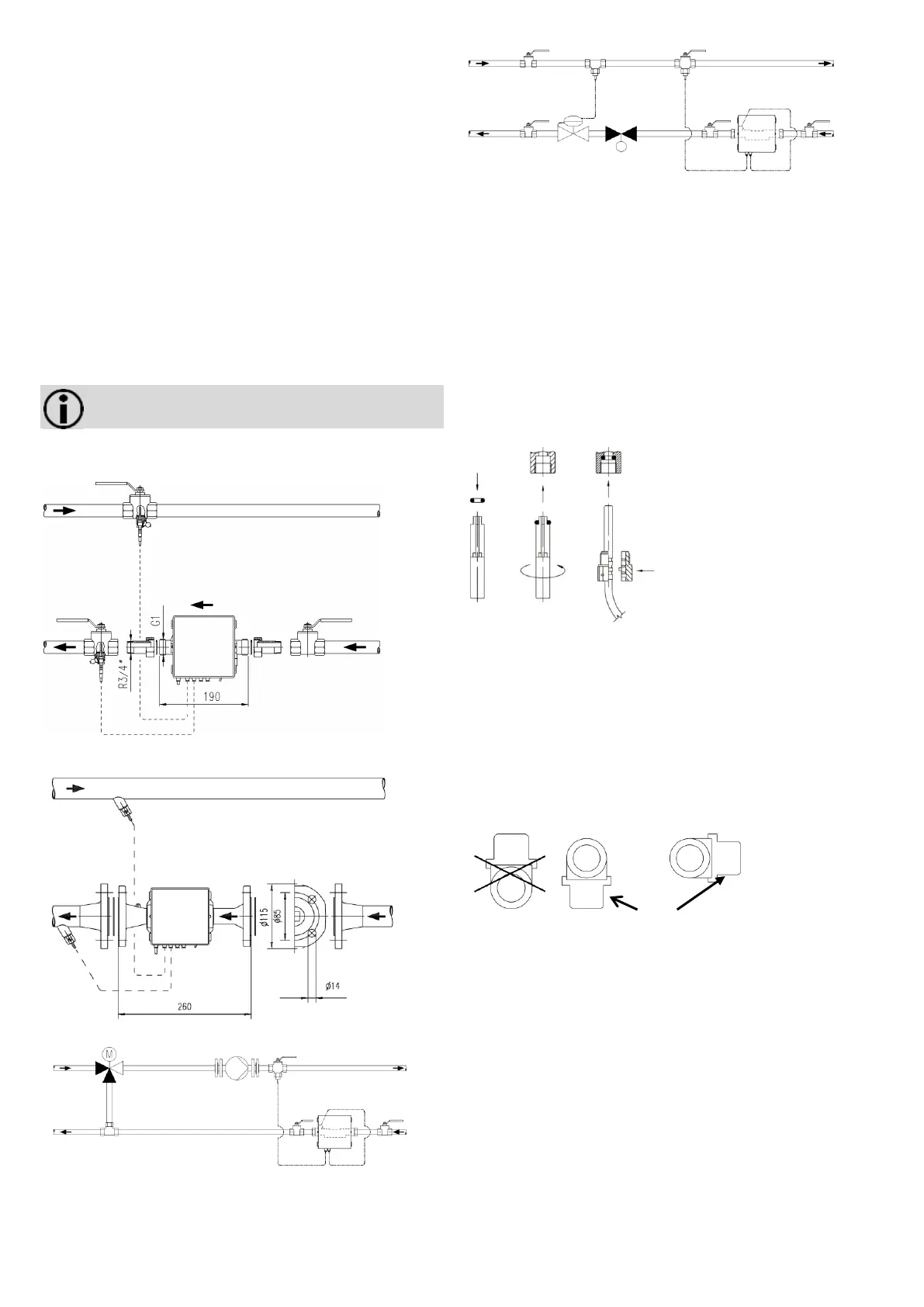

Eksempler på integrering
Kuleventil
Fig. 1: Installasjon med kuleventil (anbefalt t.o.m. DN25)
Innsveisingsmuffe med dykkehylse
Fig. 2: Installasjon med dykkhylser (anbefalt f.o.m. DN25)
Fig. 3: Installasjon for kretsløp med tilsetning; plassering av temperaturføler
Fig. 4: Installasjon for kretsløp med f.eks. strupespjeld (volumstrømføler i strømretning
foran kontrollventil/differansetrykkregulator)
Monteringsanvisning for adaptersett (sensor
direktedykkende)
For målere med temperatursensor 5,2 × 45 mm medfølger et
monteringssett. Hermed kan du montere temperaturføleren
slik at den stikker direkte inn f.eks. i et monteringsstykke eller
en kuleventil.
1. Monter O-ringen med medfølgende monteringshjelp-/stift
inn i monteringsstedet.
2. Legg begge halvdelene av plastfestene rundt de tre
utsparingene på temperaturføleren.
3. Press skruforbindelsen sammen og skru skruforbindelsen
godt inntil anslag inn i monteringsstedet for hånd
(tiltrekkingsmoment 3 ... 5 Nm).
Fig. 5: Montering adaptersett
3.1 Montering ved kjøletelling
Når en kaldmåler eller en kombinert varm-/kaldmåler
installeres, er det viktig at det svarte dekselet på målerøret
peker mot siden eller nedover for å unngå problemer med
kondensvann som dannes. Monter dykkhylsene slik at
temperaturføleren enten står vannrett eller loddrett.
Monter regneenheten atskilt fra volummålerøret, f.eks. på
veggen. Lag også en sløyfe nedover for å unngå at
kondensvann kan komme inn i regneverket langs de tilkoblede
ledningene.
Støydeksel
Fig. 6: Anbefalt installasjonsposisjon ved kaldmåling
3.2 Telleverk
Omgivelsestemperaturen til regneverket må ikke overskride
55 °C. Unngå direkte sollys. Ved vanntemperaturer mellom
10 °C og 90 °C kan du montere regneenheten på
volummåledelen eller på veggen.
Innrett regneverk
For å innrette regneverket går du frem på følgende måte:
 Skyv huset oppover og ta det av.
 Drei regneverket slik at visningen enkelt kan avleses.
 Skyv regneverket til denne posisjonen på adapterplaten
inntil det går i lås.
1.
2.
3.

Siemens UH50 Series Specifications

General

Type	Ultrasonic flowmeter
Accuracy	±1% of reading
Communication	HART
Power Supply	24 V DC
Output	4 to 20 mA
Operating Temperature	-20 to +60 °C (-4 to +140 °F)
Resolution	0.001 m/s
