Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 66
Veggmontering (splittmontering)
Monter regneverket på veggen ved vanntemperaturer under
10 °C og over 90 °C.

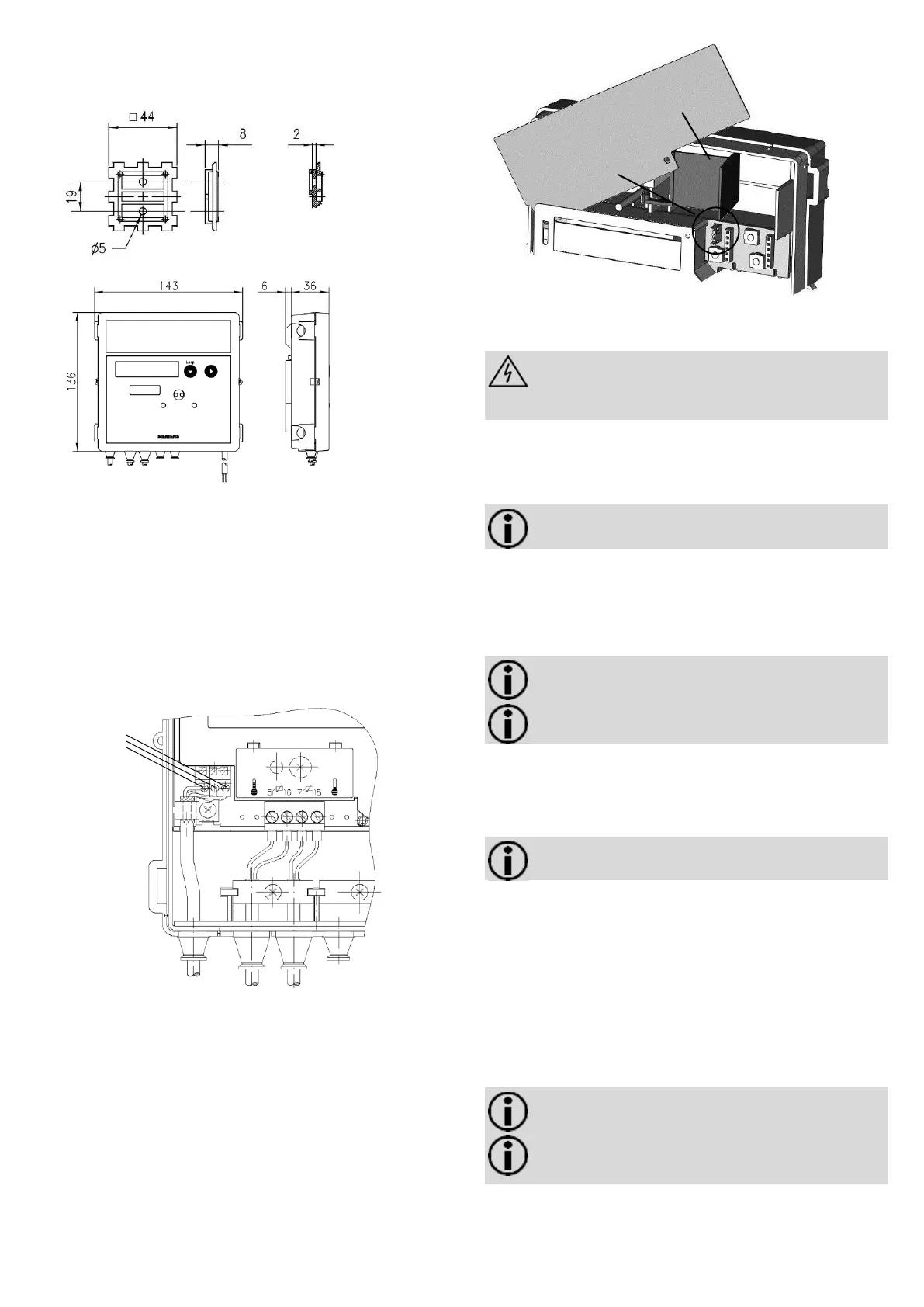

Fig. 7: Planoversikt og tverrsnitt av adapterplaten
Fig. 8: Dimensjoner regneenhet
For veggmontering går du frem som følger:
 Løsne regneverket fra adapterplaten.
 Skru adapterplaten av fra volummåledelen.
 Fest adapterplaten på veggen.
 Skyv regneverket på igjen.
På utførelsene med løsbar styreledning kan du klemme denne
på og av igjen i løpet av installasjonen.
 Ved gjentilkobling skal kun parede deler forbindes med
hverandre (volummåledel, regneverk).
 Overhold riktig tilkoblingsrekkefølge.
 Ikke forleng styreledningen.
rot / red
blau / blue
weiß / white
Fig. 9
3.3 Spenningsforsyning
Måleren kan etter valg forsynes med batteri eller via
spenningsmoduler. Spenningsmodulene 110 V / 230 V er
støpt og samsvarer med verneklasse II. Du kan om- eller
etterruste modulene når som helst.
Fig. 10
I standardutførelsen er det fra konstruksjonssiden ikke montert
noen spenningsmodul.
OBS: Ikke åpne batteriene. Batteriene skal ikke
komme i kontakt med vann eller utsettes for
temperaturer over 80 °C. Brukte batterier må
bortskaffes ved egnede innsamlingssteder.
I utførelsene 110 V AC og 230 V AC er det fra fabrikken ført ut
en kabel som må tilkobles til angitt nettspenning. Utførelsen 24
V ACDC har i stedet for en kabel tilkoblingsklemmer.
Montere batteri
Merk: Bare batterier godkjent av produsenten skal
brukes.
For å montere et batteri, går du frem slik:
 Trykk de fire sidelaskene på husdekslet innover og ta av
dekselet.
 Drei tallbladet mot klokken til anslag merkes.
 For å frilegge det passende batteridekslet legger du om
den røde sperreklaffen tilsvarende.
Merk: Venstre hus for 2× AA-celler eller 1× C-celle,
høyre hus for 1× D-celle.
Merk: Batteriene av størrelse AA og C er innlagt i en
holder.
 Legg inn batteriet med riktig polaritet i henhold til
markeringen i riktig batterihus.
 Drei sifferbladet med klokken til utgangsstillingen.
Monter spenningsmodulen
Merk: Utførelsene 110 V / 230 V skal kun tilkobles av
en elektriker.
For å montere en spenningsmodul går du frem slik:
 Legg den røde sperreklaffen til venstre.
 Ta av høyre ytre gumminippelen opp og ut.
 Trekk ut blindpluggen.
 Tre tilkoblingsledningen fra nettspenningen på modulen
gjennom nippelen.
 Legg modulen inn øverst i høyre hjørne på regneverket.
 Sett inn nippelen med ledningen igjen ovenfra.
 Utfør koblingen av ledningene i henhold til påskriften.
 Sett tilkoblingsledningen for lavspenning på stikkoblingen
på lederplaten.
Merk: Bruk bare ledninger med en diameter på
5,0 ... 6,0 mm for versjonen 24 V ACDC.
Merk: Sikre adapterne for 110 V hhv. 230 V i nærheten
av måleren med 6 A og beskytt adapterne mot
manipulering.
Sperreklaff
Stikkforbindelse
Red
Blå
Hvit

Siemens UH50 Series Specifications

General

Type	Ultrasonic flowmeter
Accuracy	±1% of reading
Communication	HART
Power Supply	24 V DC
Output	4 to 20 mA
Operating Temperature	-20 to +60 °C (-4 to +140 °F)
Resolution	0.001 m/s
