Wskazówka: W przypadku licznika chłodu
miejsce zamontowania strony ciepłej znajduje się na
powrocie , a miejsce zamontowania strony
chłodnej na zasilaniu .
Zwrócić uwagę na wymiary licznika i sprawdzić, czy jest
dostępna wystarczająca ilość wolnego miejsca.
Przed zamontowaniem należy dokładnie przepłukać
instalację.
Licznik należy zamontować pionowo lub poziomo między
dwoma zasuwami odcinającymi tak, aby strzałka na
obudowie była zgodna z kierunkiem przepływu. W tym celu
należy zwrócić uwagę na przykłady podłączenia.
Czujniki temperatury należy zamontować w tym samym
obiegu co licznik.
Zaplombować czujnik temperatury i połączenia śrubowe,
aby zabezpieczyć je przed manipulowaniem.
Od elementu do pomiaru objętości należy odczepić
gumową taśmę założoną na czas transportu ew. opaskę
przewodów. Podczas eksploatacji przewody czujników
temperatury oraz przewód sterujący nie powinny przylegać
bezpośrednio do elementu do pomiaru objętości.
W przypadku montażu licznika jako licznika chłodu zwrócić
uwagę na poniższe wskazówki.
Wskazówki dotyczące montażu
Odcinki wlotu lub wylotu nie są wymagane. W przypadku
montażu licznika na wspólnym powrocie dwóch obwodów,
miejsce montażu należy określić w minimalnej odległości
10 × DN od trójnika. Ta odległość zapewnia odpowiednie
przemieszanie różnych temperatur wody. W zależności od
wersji, czujniki temperatury można montować w trójnikach,
zaworach kulowych, w bezpośrednim zanurzeniu lub w
tulejach zanurzeniowych. Końcówki czujników temperatury
muszą sięgać co najmniej do środka przekroju rury.
Wskazówka: Podczas montażu należy upewnić się,
że podczas eksploatacji woda nie przedostanie się do
mechanizmu liczącego.

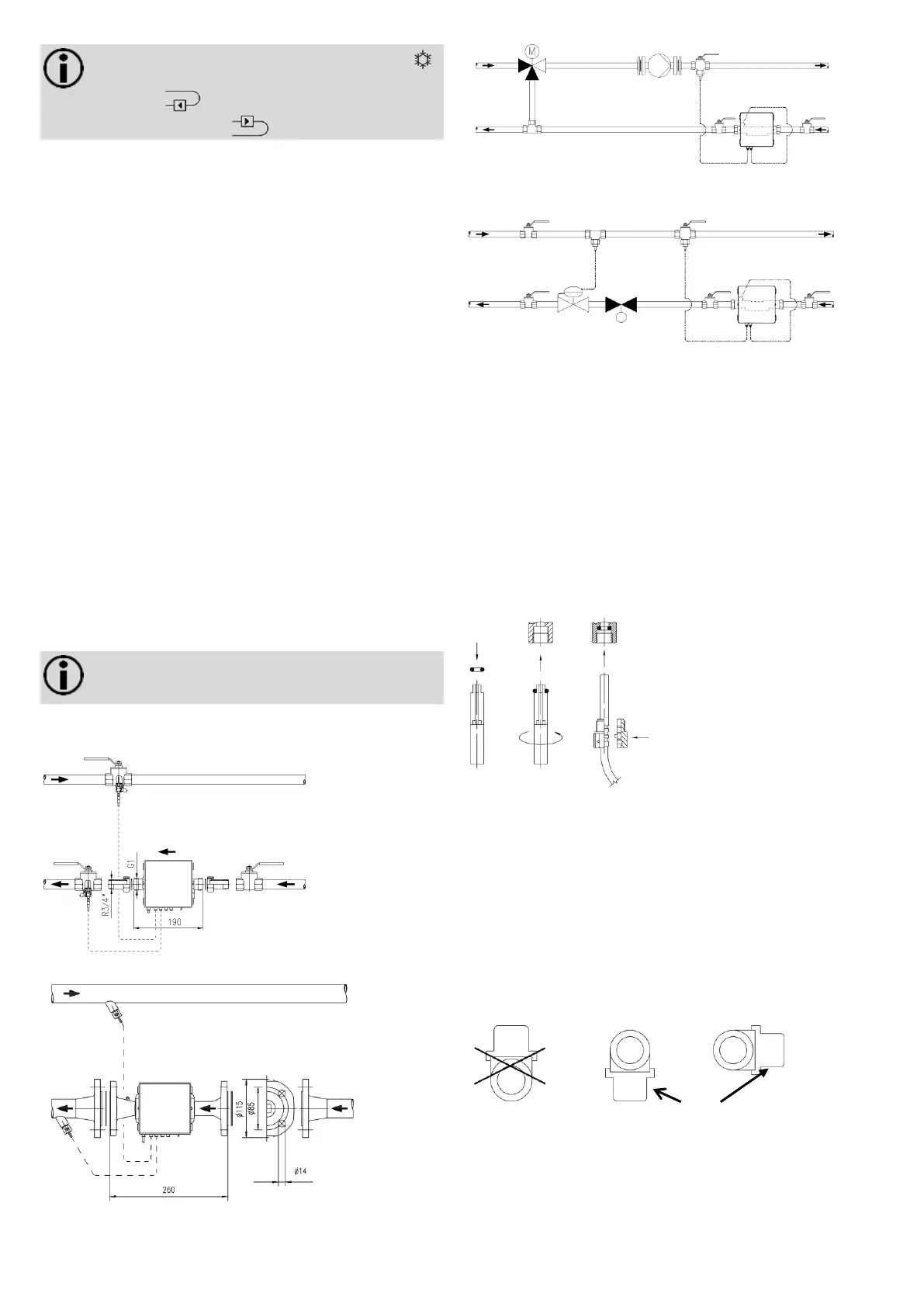

Przykładowe połączenia
Zawór kulkowy
Rys. 1: Podłączenie z zaworem kulowym (zalecane do DN25 włącznie)
Złączka spawana z tuleją zanurzeniową
Rys. 2: Podłączenie z tulejami zanurzeniowymi (zalecane od DN25)
Rys. 3: Podłączenie dla obiegu ze zmieszaniem; rozmieszczenie czujników
temperatury
Rys. 4: Podłączenie dla obiegu np. z podłączeniem dławikowym (przepływomierz w
kierunku przepływu przed zaworem regulacyjnym/regulatorem różnicy ciśnień)
Wskazówka dotycząca montażu zestawu adaptera
(czujnik w bezpośrednim zanurzeniu)
W przypadku liczników z czujnikiem temperatury 5,2 × 45 mm
dołączany jest zestaw montażowy. Za jego pomocą czujnik
temperatury można zamontować np. w elemencie
montażowym lub bezpośrednio zanurzony w zaworze
kulowym.
1. Zamontować o-ring za pomocą dołączonej pomocy
montażowej/trzpienia montażowego w miejscu montażu.
2. Ułożyć obie połówki złącza śrubowego z tworzywa
sztucznego wokół 3 wycięć czujnika temperatury.
3. Ścisnąć złącze śrubowe i wkręcić je ręcznie do oporu
w miejsce montażu (moment dokręcenia 3 - 5 Nm).
Rys. 5: Montaż zestawu adaptera
3.1 Montaż w funkcji licznika chłodu
W przypadku montażu w funkcji licznika chłodu lub
zespolonego licznika ciepła/chłodu należy zwrócić uwagę, aby
czarna osłona na rurce pomiarowej była skierowana w bok lub
w dół, aby uniknąć problemów związanych z gromadzeniem
się wody kondensacyjnej. Tuleje zanurzeniowe należy
zamontować tak, aby czujnik temperatury był ustawiony
poziomo lub pionowo w dół.
Mechanizm liczący należy zamontować oddzielnie od rurki
pomiarowej przepływu, np. na ścianie. Utworzyć pętlę w dół,
aby uniemożliwić dopływ wody kondensacyjnej wzdłuż
podłączonego przewodu do mechanizmu liczącego.
Osłona głowicy nadajnika ultradźwiękowego
Rys. 6: Zalecane położenie montażowe w funkcji licznika chłodu
