Siemens Building Technologies CE2M5324xx 15.05.2015 73
3.2 Mechanizm liczący
Temperatura otoczenia mechanizmu liczącego nie może
przekraczać 55 °C. Unikać bezpośredniego nasłonecznienia.
W przypadku temperatury wody w zakresie od 10 °C do 90 °C
mechanizm liczący można zamontować na elemencie do
pomiaru objętości lub na ścianie.
Ustawianie mechanizmu liczącego
Aby ustawić mechanizm liczący, należy wykonać poniższe
czynności:
Przesunąć obudowę do góry i zdjąć ją.
Obrócić mechanizm liczący, aby było możliwe wygodne
odczytanie wartości na wyświetlaczu.
W tej pozycji wsunąć mechanizm liczący na płytkę
adaptera, aż zostanie zablokowany.
Montaż na ścianie (montaż oddzielny)
W przypadku temperatur wody poniżej 10 °C i powyżej 90 °C
mechanizm liczący należy zamontować na ścianie.

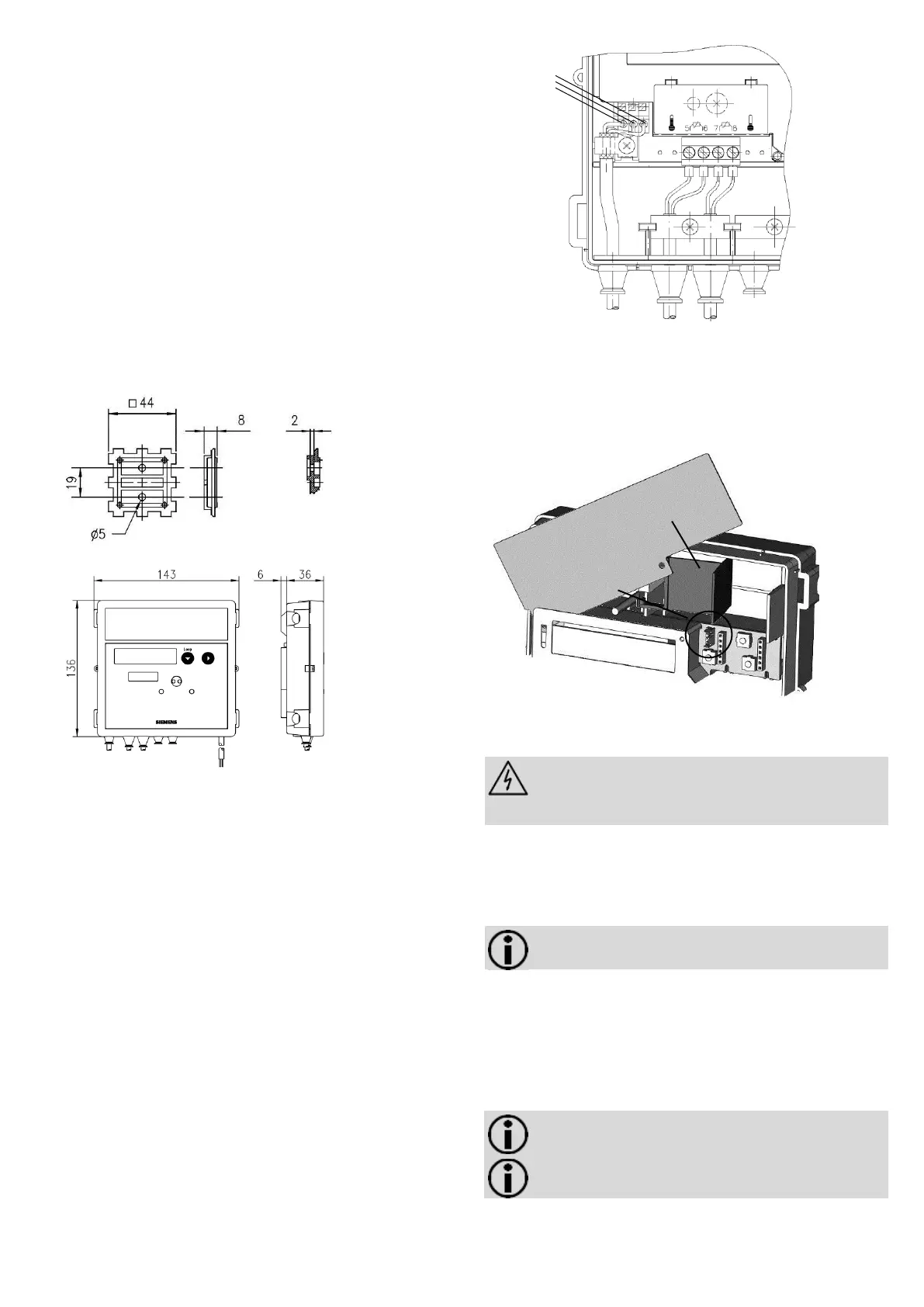

Rys. 7: Widok z góry i przekrój poprzeczny płytki adaptera
Rys. 8: Wymiary mechanizmu liczącego
W celu zamontowania na ścianie wykonać następujące
czynności:
Odłączyć mechanizm liczący od płytki adaptera.
Odkręcić płytkę adaptera z części do pomiaru objętości.
Zamocować płytkę adaptera do ściany.
Ponownie wsunąć na nią mechanizm liczący.
W przypadku wersji z odłączanym przewodem sterującym
można go odłączyć podczas instalacji, a następnie ponownie
podłączyć.
Przy ponownym uruchamianiu, łączyć ze sobą jedynie
sparowane części (objętościomierz, mechanizm liczący).
Zachować odpowiednią kolejność podłączania.
Nie przedłużać przewodu sterującego.
rot / red
blau / blue
weiß / white
Rys. 9
3.3 Napięcie zasilające
Zasilanie licznika może się odbywać za pomocą baterii lub
modułów zasilających. Moduły zasilające 110 V / 230 V są
połączone przez zalewanie i odpowiadają klasie ochronności
II. Moduły można w każdej chwili przezbroić lub zamontować
dodatkowe elementy.
Rys. 10
W standardowej wersji urządzenie nie jest wyposażone w
moduł zasilający.
Uwaga: Nie otwierać baterii. Nie dopuścić do kontaktu
baterii z wodą i temperaturami przekraczającymi 80°C.
Zużyte baterie oddać do utylizacji w przewidzianych do
tego miejscach.
W wersjach 110 V AC i 230 V AC z urządzenia został
wyprowadzony kabel, który należy podłączyć do podanego
źródła zasilania. Wersja 24 V ACDC jest natomiast
wyposażona w zaciski przyłączeniowe zamiast kabla.
Montaż baterii
Wskazówka: Można stosować wyłącznie baterie
zatwierdzone przez producenta.
W celu zamontowania baterii należy wykonać następujące
czynności:
Wcisnąć cztery boczne łączniki pokrywy obudowy do
wewnątrz i zdjąć pokrywę.
Obrócić tarczę zegarową przeciwnie do ruchu wskazówek
zegara aż do wyczuwalnego oporu.
Aby udostępnić pasującą komorę baterii, należy
odpowiednio przełożyć czerwoną klapę odcinającą.
Wskazówka: Lewa komora na 2× baterie AA lub 1×
baterię C, prawa komora na 1× baterię D.
Wskazówka: Baterie rozmiaru AA i C są blokowane
w uchwycie.
czerwony/red
niebieski/blue
biały/white
