 Włożyć baterię zgodnie z oznaczeniami do odpowiedniej
komory, uważając na biegunowość.
 Obrócić tarczę zegarową w kierunku ruchu wskazówek
zegara do pozycji wyjściowej.
Montaż modułu zasilającego
Wskazówka: Wersje zasilane napięciem
110 V / 230 V mogą być podłączane wyłącznie przez
elektryka.
W celu zamontowania modułu zasilającego należy wykonać
następujące czynności:
 Przesunąć czerwoną klapę odcinającą w lewo.
 Wyjąć do góry zewnętrzną tulejkę gumową z prawej strony.
 Wyciągnąć zatyczkę zamykającą.
 Przełożyć przewód przyłączeniowy zasilania modułu przez
tulejkę.
 Podłączyć moduł w prawym górnym rogu mechanizmu
liczącego.
 Włożyć tulejkę z przewodem z powrotem od góry.
 Podłączyć żyły zgodnie z oznaczeniem.
 Podłączyć przewód przyłączeniowy niskiego napięcia do
złącza wtykowego na płytce drukowanej.
Wskazówka: Dla wersji 24 V ACDC stosować
wyłącznie przewody o średnicy 5,0 ... 6,0 mm.
Wskazówka: Zabezpieczyć zasilacze 110 V lub 230 V
w pobliżu licznika bezpiecznikiem 6 A i zabezpieczyć
je przed manipulowaniem.
Moduł zasilający przy wymianie licznika
W celu wymiany licznika po upływie ważności legalizacji
należy wykonać następujące czynności:
 Rozłożyć moduł zasilający z kablem i tulejką.
 Zamontować nowy licznik.
 Włożyć moduł z powrotem.
Wskazówka: Ze względu na klasę ochronności II nie
jest konieczne wyłączanie zasilania.
Interfejsy mechanizmu liczącego
Liczniki są serynie wyposażone w interfejs optyczny zgodny
z normą EN 62056-21:2002. Aby umożliwić odczyt zdalny,
mogą być dodatkowo wyposażone w dwa z poniższych
modułów komunikacyjnych:
 Moduł impulsowy
 Moduł CL
 Moduł M-Bus G2
 Moduł M-Bus G4
 Moduł M-Bus G4 MI z dwoma wejściami impulsowymi
 Moduł analogowy
 Moduł radiowy 434 MHz
 Moduł GSM
 Moduł GPRS
 Moduł radiowy 868 MHz
 Moduł Zigbee
Te moduły nie wpływają na rejestrowanie zużycia. Moduły te
można podłączyć w każdej chwili, bez naruszania plomb
zabezpieczających.
3.4 Moduły komunikacyjne
Wskazówka: Podczas montażu modułów
przestrzegać odpowiednich środków ochrony
elektrostatycznej.
Możliwe jest zamontowanie dwóch modułów komunikacyjnych.
W standardowej wersji urządzenie nie jest wyposażone w
żaden moduł komunikacyjny.

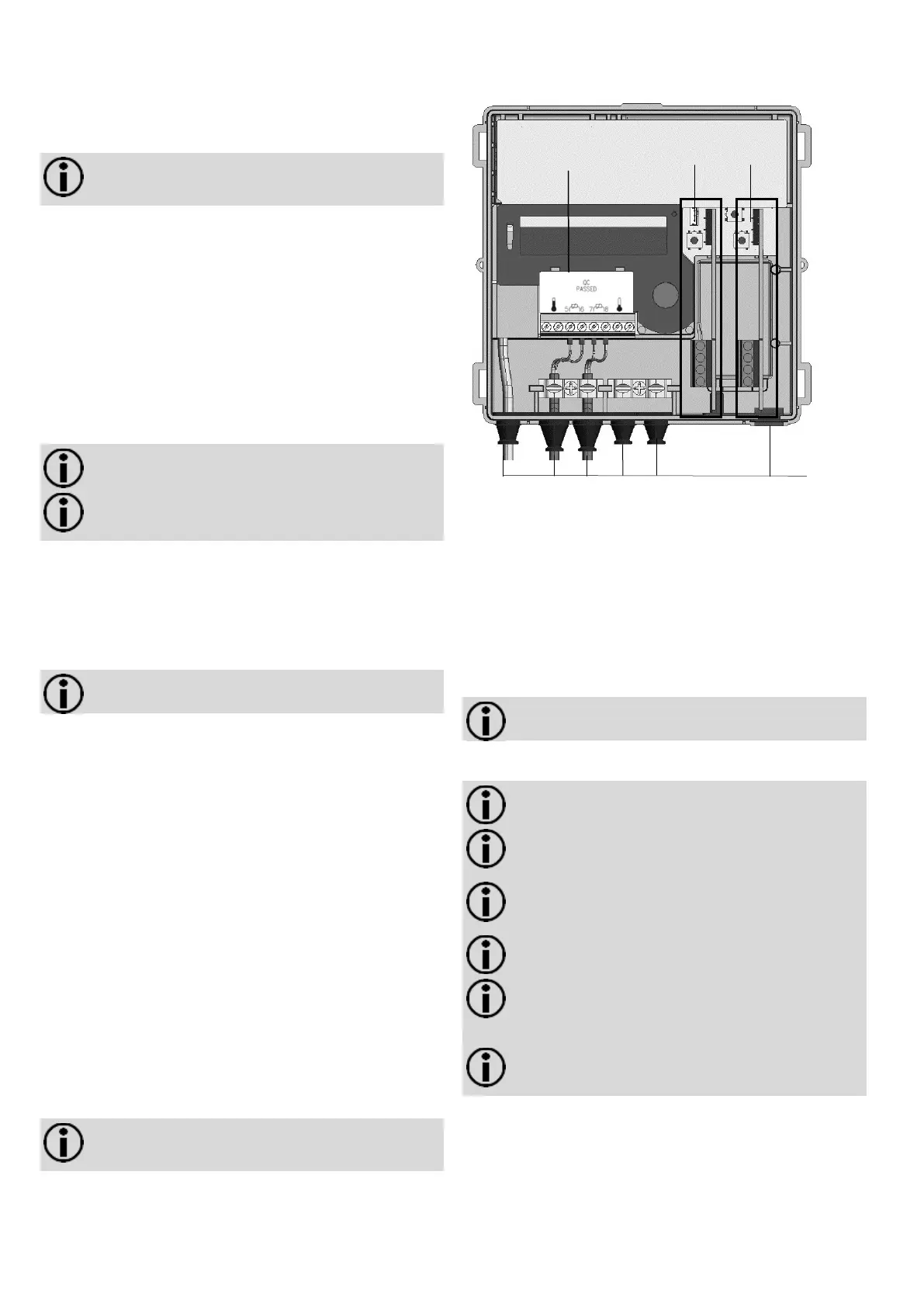

Rys. 11
Montaż modułu komunikacyjnego
Moduły komunikacyjne podłącza się przy użyciu 6-stykowej,
wtyczki bez oddziaływania wstecznego, dzięki czemu montaż
lub przebudowa są możliwe w każdej chwili.
W celu zamontowania modułu komunikacyjnego należy
wykonać następujące czynności:
 Ustawić moduł komunikacyjny we właściwym położeniu.
 Ostrożnie włożyć moduł komunikacyjny w oba rowki
prowadzące i wsunąć go.
 Aby podłączyć kabel zewnętrzny, otworzyć tulejkę zgodnie
z przekrojem przewodu przyłączeniowego.
Wskazówka: Otworzyć tulejki kablowe tak, aby ściśle
przylegały do kabla.
 Poprowadzić kabel od zewnątrz przez tulejkę.
 Zaizolować kabel i podłączyć go.
Wskazówka: Nie podłączać oplotu ekranującego po
stronie licznika.
Wskazówka: Zwrócić uwagę na dopuszczalne
połączenia i prawidłowe miejsce podłączenia modułów
komunikacyjnych.
Wskazówka: Szczegółowe informacje i dane
techniczne modułu komunikacyjne można znaleźć
w jego dokumentacji.
Wskazówka: Dopuszczalne kombinacje podano
w instrukcji projektowania UH50...
Wskazówka: Najpóźniej po upływie 30 sekund od
montażu licznik automatycznie rozpoznaje podłączone
moduły i jest gotowy do komunikacji lub generowania
impulsów.
Wskazówka: W zależności od konfiguracji
parametrów wskazań, typ podłączonych modułów
może być wyświetlony w trakcie trybu serwisowego.
Moduł 1
Moduł 2
Plomba
zabezpieczająca
Tulejki
