Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 79
Poznámka: U merača chladu zodpovedá
miesto montáže pre teplú stranu vratného potrubia
. Miesto montáže pre studenú stranu
zodpovedá prívodnému potrubiu .
 Na základe rozmerov merača skontrolujte, či je k dispozícii
dostatok voľného miesta.
 Pred montážou merača systém dôkladne prepláchnite.
 Merač namontujte zvisle alebo vodorovne medzi dve
uzatváracie armatúry tak, aby šípka vyznačená na telese
prístroja súhlasila so smerom prúdenia. Pozrite si uvedené
príklady montáže.
 Snímače teploty namontujte do rovnakého vykurovacieho
okruhu ako hydraulickú časť.
 Aby sa zabránilo manipulácii, zaistite snímače teploty a
závitové prípojky montážnymi plombami.
 Vyberte z meracej trubice prepravnú gumovú pásku, resp.
prepravnú káblovú pásku. Počas prevádzky by sa riadiaci
kábel nemal priamo dotýkať meracej trubice.
 Ak vykonávate montáž merača pre účely merania chladu,
postupujte podľa príslušných upozornení.
Montážne pokyny
Nie sú potrebné žiadne ukľudňujúce úseky. Ak má byť merač
tepla nainštalovaný v spoločnom vratnom potrubí dvoch
vykurovacích okruhov, musí byť miesto montáže dostatočne
vzdialené aspoň 10  DN od odbočky tvaru T, aby sa rozdielne
teploty mohli dobre premiešať. Snímače teploty je možné
montovať do odbočiek tvaru T, guľových kohútov, návarkov
alebo ponorných puzdier. Konce teplotných snímačov musia
zasahovať do stredu prierezu potrubia.
Poznámka: Pri montáži je nutné zaistiť, aby počas
prevádzky nemohla do počítadla natiecť voda.

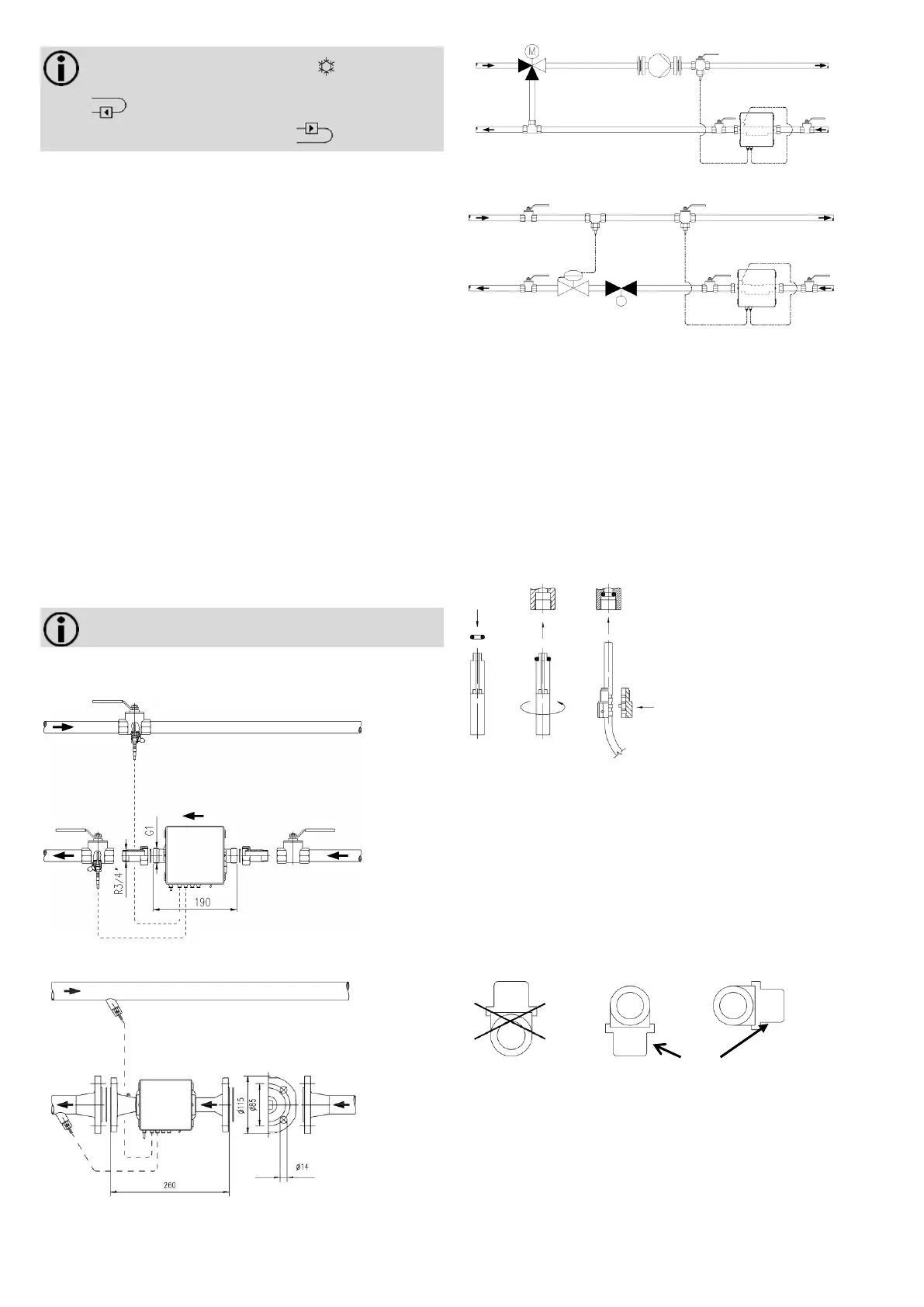

Príklady montáže
Guľový kohút
Obr. 1: Montáž s guľovým kohútom (doporučené do DN25 vrátane)
Varný návarok s ponorným puzdrom
Obr. 2: Montáž s ponorným puzdrom (doporučené pre DN25 a vrátane)
Obr. 3: Montáž pre okruh so zmiešavaním; umiestnenie snímačov teploty
Obr. 4: Montáž pre okruh napríklad so škrtiacim ventilom (snímač prietoku v smere
prúdenia pred regulačným ventilom / diferenčný regulátor tlaku)
Návod na montáž adaptéra (priama montáž)
K meračom s teplotnými snímačmi 5,2x45 mm je priložená
montážna sada - adaptér. Takto môže byť snímač
namontovaný priamo do teplonosného média alebo do
guľového kohúta.
1. Usaďte O-krúžok s pomocou priloženej násadky na
plánované miesto montáže.
2. Priložte obe polovičky plastového šróbenia na 3 drážky na
telo snímača teploty.
3. Pritlačte obe polovičky šróbenia k sebe a zaskrutkujte
rukou až na doraz na montážne miesto (sťahovací moment
5 Nm).
Obr. 5: Sada montážneho adaptéra
3.1 Montáž merača chladu
Pri montáži merača chladu alebo kombinovaného merača
tepla/chladu je nutné, aby čierna krytka na telese prietokomera
smerovala ku strane alebo dole, kvôli problémom s
kondenzáciou vody. Ponorné puzdra je nutné montovať tak,
aby snímač teploty bol vo vodorovnej polohe alebo smeroval
zvisle dole.
Počítadlo nainštalujte tak, aby bolo oddelené od hydraulickej
časti, napr. na stenu. Vytvorte slučku smerom dole tak, aby
skondenzovaná voda nemohla po pripojených kábloch tiecť do
počítadla.
Kryt prietokomera
Obr. 6: Doporučená montážna poloha pre merač chladu
3.2 Počítadlo
Teplota okolia počítadla nesmie prekročiť 55 °C. Je nutné
zabrániť priamemu slnečnému žiareniu. Pri teplotách vody medzi
10 °C a 90 °C môže byť počítadlo namontované priamo na
telese prietokomera alebo na stene.
1.
2.
3.

Siemens UH50 Series Specifications

General

Type	Ultrasonic flowmeter
Accuracy	±1% of reading
Communication	HART
Power Supply	24 V DC
Output	4 to 20 mA
Operating Temperature	-20 to +60 °C (-4 to +140 °F)
Resolution	0.001 m/s
