Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 80
Nastavenie polohy počítadla
Pri nastavovaní polohy počítadla postupujte takto:
 Zatlačte puzdro smerom hore a zložte ho.
 Natočte počítadlo tak, aby bolo možné pohodlne čítať
údaje na displeji.
 Počítadlo v tejto polohe nasuňte na montážnu dosku tak,
aby správne zapadlo.
Montáž na stenu (oddelená montáž)
Pri teplote vody pod 10 °C alebo nad 90 °C namontujte
počítadlo priamo na stenu.

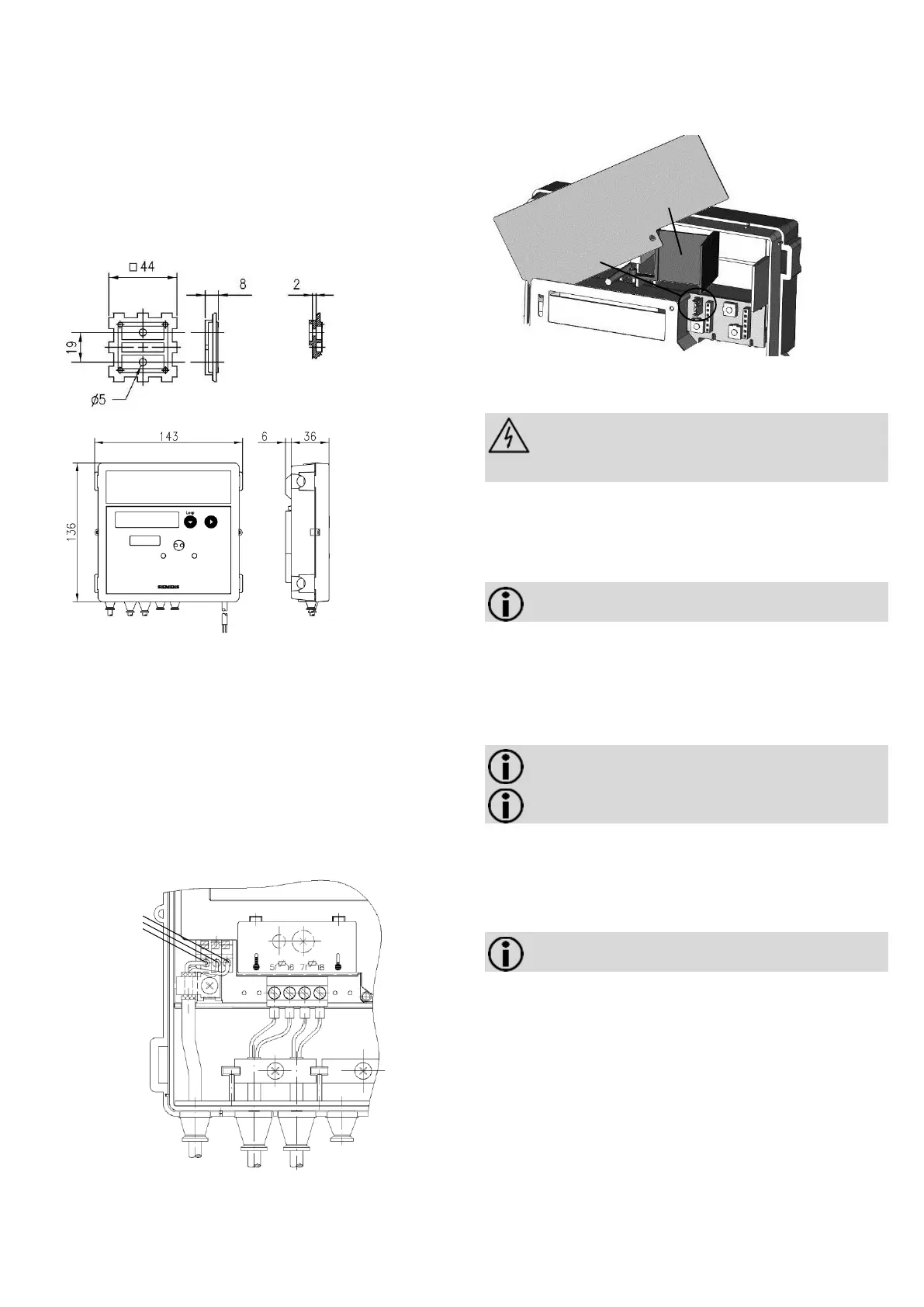

Obr. 7: Montážna doska – pôdorys a rez
Obr. 8: Rozmery počítadla
Pri montáži na stenu postupujte takto:
 Vysuňte počítadlo z hydraulickej časti.
 Odskrutkujte montážnu dosku od hydraulickej časti.
 Pripevnite montážnu dosku na stenu.
 Nasaďte počítadlo na montážnu dosku.
Pri prevedení s odpojiteľným riadiacim káblom môžete tento
kábel v priebehu montáže odpojiť a potom opäť zapojiť.
 Pri opätovnom zapojení dajte pozor, aby boli spárované
časti vzájomne správne prepojené (prietoková časť,
počítadlo).
 Dodržujte správne poradie zapojenia.
 Nepredlžujte riadiaci kábel.
rot / red
blau / blue
weiß / white
Obr. 9
3.3 Napájanie
Merač môže byť voliteľne napájaný z batérie alebo z
napájacieho sieťového modulu. Sieťové napájacie moduly 110
V / 230 V sú zaliate a zodpovedajú triede ochrany II. Tieto
napájacie moduly je možné kedykoľvek vybrať alebo vložiť.
Obr. 10
V štandardnom vyhotovení nie je zabudovaný napäťový
modul.
Výstraha Batérie neotvárajte. Zabráňte styku batérií
s vodou a nevystavujte ich teplotám vyšším než
80 °C. Zaistite likvidáciu použitých batérii vo
vhodných zberných miestach.
Pri prevedeniach 110 V AC a 230 V AC je už od výrobcu
vyvedený z počítadla kábel, ktorý je potrebné pripojiť k
príslušnému sieťovému napätiu. Prevedenie 24 V ACDC je
namiesto kábla vybavené pripojovacími svorkami.
Vloženie batérie
Poznámka: Inštalované môžu byť iba batérie
schválené výrobcom.
Pri inštalácii batérie postupujte takto:
 Štyri postranné západky krytu počítadla zatlačte smerom
dovnútra a dajte dolu kryt.
 Potom otočte štítkom proti smeru hodinových ručičiek až
pokým neucítite doraz.
 Presuňte zodpovedajúcim spôsobom červenú blokovaciu
klapku, aby sa uvoľnilo príslušné miesto pre batériu.
Poznámka: Ľavý priestor pre 2× články AA alebo 1×
článok C, pravý priestor pre 1× článok D.
Poznámka: Batérie AA a C sa zaklopujú do držiaka.
 Batériu vložte náležitým spôsobom s ohľadom na polaritu
do príslušného priestoru počítadla.
 Štítok opäť otočte v smere hodinových ručičiek do
východzej polohy.
Montáž sieťového napájacieho modulu
Poznámka: Prevedenie 110 V / 230 V smie zapojiť
výhradne kvalifikovaná osoba.
Pri inštalácii napájacieho modulu postupujte takto:
 Presuňte červenú blokovaciu klapku doľava.
 Vytiahnite smerom nahor pravú vonkajšiu gumovú
priechodku.
 Prevlečte pripojovací kábel modulu pre sieťové napätie
touto priechodkou.
 Modul vložte do pravého horného rohu počítadla.
 Priechodku s vedením opäť zhora zasuňte na pôvodné
miesto.
 Zapojte vodiče v súlade s vyznačeným popisom.
 Pripojte prepojovací kábel pre nízke napätie do konektora
na doske elektroniky.
Blokovacia klapka
Konektor
červený
modrý
biely
