Siemens UH50 Series Installation Instructions

Siemens Building Technologies CE2M5324xx 15.05.2015 81
Poznámka: Pri prevedení 24 V ACDC používajte iba
káble o priereze 5,0...6,0 mm.
Poznámka: Napájací sieťový modul pre 110 V alebo
230 V zaistite v blízkosti merača poistkou 6 A a
zabezpečte ho ochranou proti manipulácii.
Sieťový napájací modul pri výmene merača
Pri výmene merača po uplynutí platnosti overenia postupujte
takto:
 Vyberte sieťový napájací modul s káblom aj priechodkou.
 Namontujte nový merač.
 Modul opäť vložte.
Poznámka: Vzhľadom na ochrannú triedu II sieťového
modulu nemusí byť pritom vypnutý zdroj napätia.
Rozhranie počítadla
Merače UH50 sú z výroby vybavené optickým rozhraním podľa
EN 62056-21:2002. Okrem toho je možné pre diaľkové
odčítanie použiť naraz v jednom počítadle až dva
z nasledujúcich komunikačných modulov:
 Impulzný modul
 CL modul
 M-Bus modul G2
 M-Bus modul G4
 M-Bus modul G4 MI s 2 impulznými vstupmi
 Analógový modul
 Rádiový modul 434 MHz
 GSM modul
 GPRS modul
 Rádiový modul 868 MHz
 Zigbee modul
Tieto moduly nemajú spätný vplyv na záznam spotreby a preto
môžu byť kedykoľvek dodatočne nainštalované do prístroja
bez poškodenia overovacej značky.
3.4 Komunikačné moduly
Poznámka: Pri inštalácii týchto modulov je potrebné
dbať na zabezpečenie nevyhnutnej ESD ochrany.
Je možné inštalovať až 2 komunikačné moduly.
V štandardnom vyhotovení nie je zabudovaný komunikačný
modul.

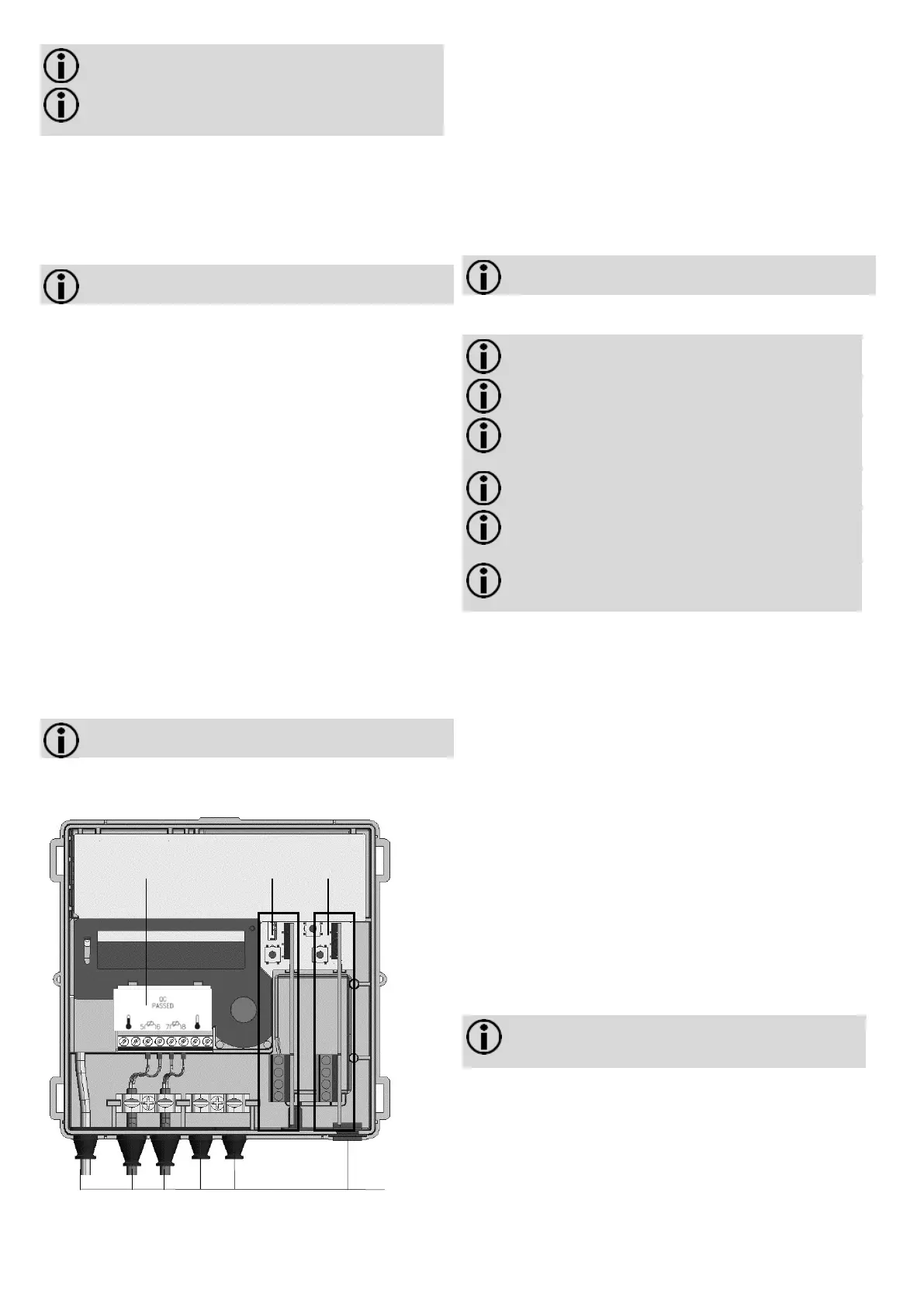

Obr. 11
Inštalácia komunikačného modulu
Komunikačné moduly sa pripájajú pomocou 6-pólového
konektora bez spätného pôsobenia, takže je kedykoľvek
možná ich inštalácia alebo výmena.
Pri inštalácii komunikačného modulu postupujte takto:
 Nastavte komunikačný modul do správnej polohy.
 Nasaďte komunikačný modul opatrne do oboch vodiacich
drážok a zasuňte ho.
 Pre pripojenie komunikácie externým káblom prerežte
priechodku podľa príslušného prierezu prívodného kábla.
Poznámka: Káblové priechodky otvorte tak, aby tesne
obopínal kábel.
 Kábel prevlečte priechodkou z vonkajšej strany.
 Kábel odizolujte a pripojte.
Poznámka: Nie je povolené pripojovať do merača
tepla tienenie kábla.
Poznámka: Pozor na povolené kombinácie a použitie
správneho konektora pre komunikačné moduly.
Poznámka: Technické údaje a informácie o
komunikačných moduloch nájdete v príslušnej
dokumentácii.
Poznámka: Povolené kombinácie nájdete v
dokumentácii Projektovanie pre prístroj UH50...
Poznámka: Merač rozpozná vložené moduly
najneskôr do 30 sekúnd po ich inštalácii a potom je
pripravený na komunikáciu alebo impulzný výstup.
Poznámka: Typ vloženého modulu je zobrazený v
servisnej úrovni, a to v závislosti na parametrizácii
zobrazenia.
Pripojovacie svorky
Pre pripojenie externých vodičov k modulom sa používajú 2-
pólové alebo 4-pólové svorkovnice.
 Dĺžka odizolovania je 5 mm
 Možnosti pripojenia
 pevné alebo pružné, 0,2 - 2,5 mm²
 pružné s dutinkou, 0,25 - 1,5 mm²
 veľkosť vodičov 26 - 14 AWG
 Viacvodičové pripojenie (2 vodiče rovnakého priemeru)
 pevné alebo pružné, 0,2 - 0,75 mm²
 pružné s dutinkou bez plastovej priechodky,
0,25 - 0,34 mm²
 pružné s dutinkou TWIN s plastovou priechodkou,
0,5 - 0,75 mm²
 Doporučený skrutkovač:
 0,6 × 3,5 mm
 Sťahovací moment: 0,4 Nm
3.5 Snímače teploty z výrobného závodu
Poznámka: U snímačov teploty namontovaných vo
výrobnom závode sa káble nesmú oddeľovať,
skracovať ani predlžovať.
 Snímače teploty vložte do príslušných ponorných puzdier,
guľových kohútov alebo T-kusov.
 Aby sa zabránilo manipulácii, zaistite snímače teploty
a závitové prípojky montážnymi plombami.
Modul 1
Modul 2
Úradná značka
Priechodky
