Anschlussschema
Fehlerhafte oder fehlende Terminierung
Eine fehlerhafte oder fehlende Terminierung, bzw. Pegelfestlegung führt zu
Kommunikationsfehlern oder kann die Elektronik des Antriebs zerstören.
` Terminierung korrekt ausführen und prüfen.
Anschlussschema und Pegelfestlegung RS485
Sofern die Terminierung und Pegelfestlegung nicht im Bus-Master erfolgt,
muss diese extern erfolgen.

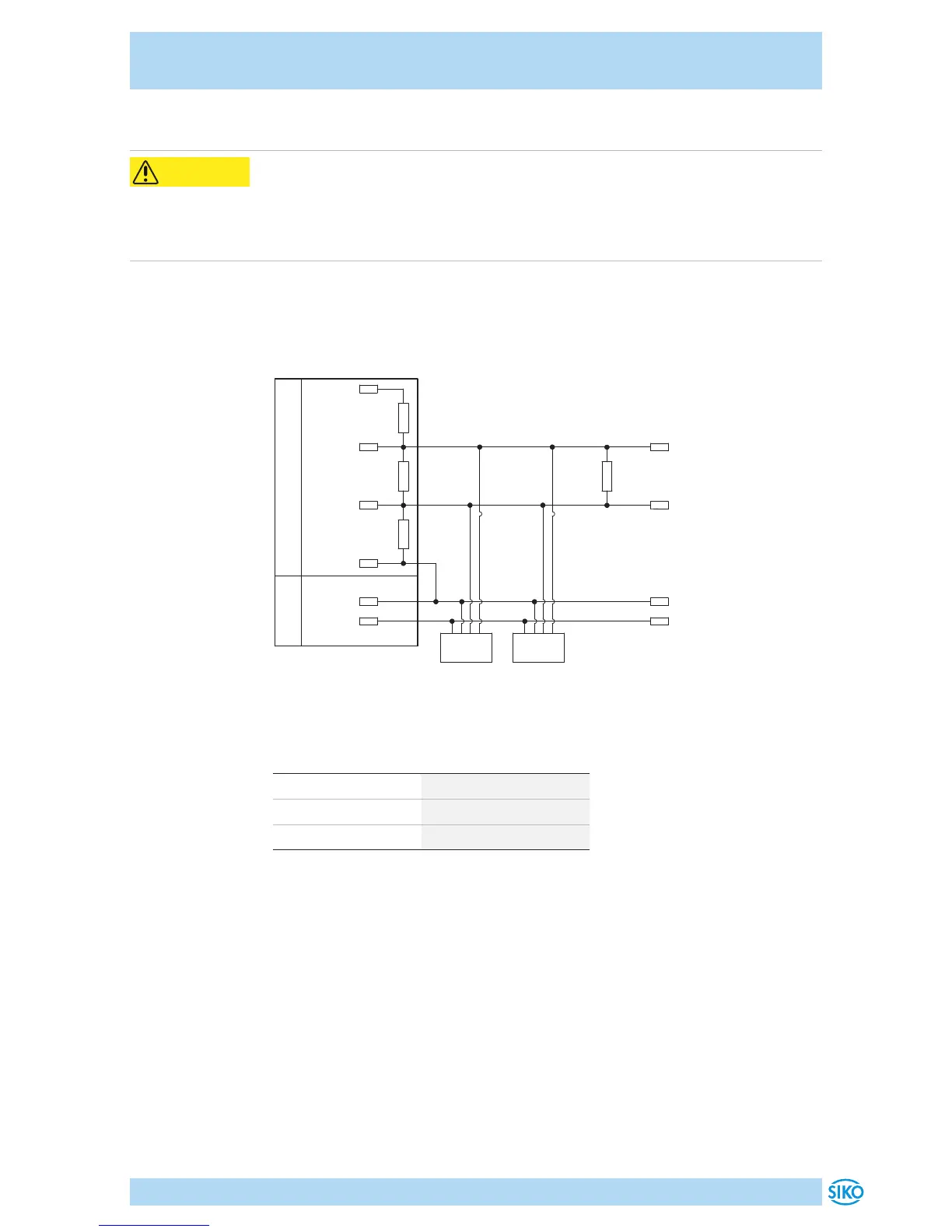

Abb. 4: Anschlussschema und Pegelfestlegung RS485
Node n
SGND
RS485-
RS485+
120 R
DÜA
DÜB
120 R
+5 V
470 R
470 R
0 V
24 V
24 V
0 V
Node 1
Bus-MasterVersorgung
Datenübertragung Schnittstelle RS485
RS485 Baudrate max. Busnetzlänge
115.2kbit/s 200m
57.6kbit/s 400m
19.2kbit/s 1200m
Anschlussschema CAN
Für die Funktion des Feldbusses ist an beiden Busenden je ein Abschluss-
widerstand notwendig (120Ohm). Dieser muss zwischen CANH und CANL
eingesetzt werden.
VORSICHT
