Datenübertragung Schnittstelle CAN
CAN Baudrate max. Busnetzlänge
125kbit/s 320m
250bit/s 160m
500bit/s 80m
1Mbit/s 25m
Anschlussbelegung
•
1
Bus EIN: Stift 4 pol. M8 A-kodiert (siehe Abb. 6).
•
2
Bus AUS: Buchse 4 pol. M8 A-kodiert (siehe Abb. 6).
Zubehör Kabelverlängerungen, Gegenstecker und BUS-Abschlusswider-
stand siehe Kapitel 8.
PIN Belegung
1 DÜB/CANL
2 DÜA/CANH
3 +UB
4 GND
1
Bus EIN
2
Bus AUS
3
Erdungsanschluss
2
31

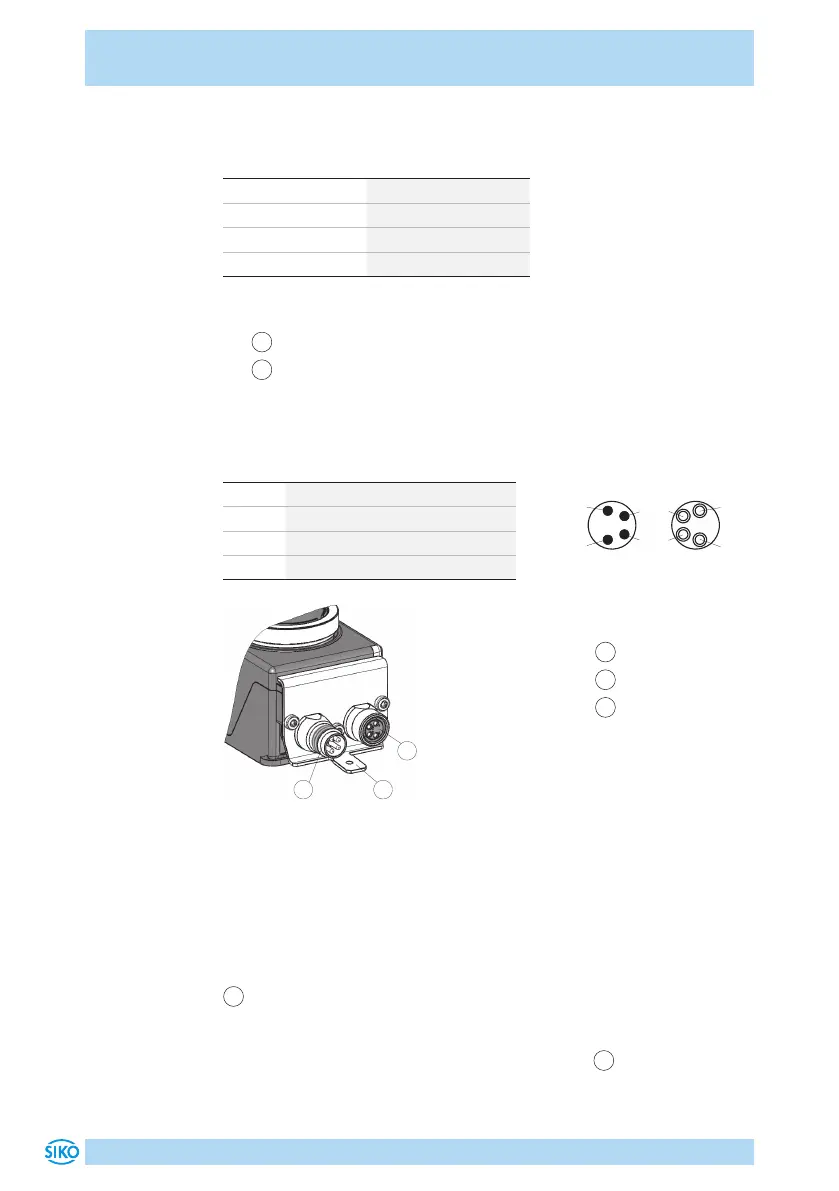

Abb. 6: Anschlussbelegung
Litzenquerschnitt Leitungen 0.14 ... 0.5mm².
Anschluss Erdung
Zum Schutz vor Störungen müssen die Schirme der Signalleitungen und
Netzleitung beidseitig angeschlossen werden. Potentialunterschiede füh-
ren zu unzulässigen Strömen auf dem Schirm. Den Erdungsanschluss
3
zwischen den Anschlusssteckern auf das Schutzleiterpotential legen
(siehe Abb. 6). Verwenden Sie dazu 6.3mm Flachstecker mit kurzer Litze
2.5…4mm² (nicht im Lieferumfang). Bei mehreren Positionsanzeigen
wird empfohlen die Erdung auf eine Erdungsschiene
1
anzuschließen
(siehe Abb. 7).
3
4
1
2
4
3
2
1
Ansichtseite = Steckseite
Bus-Aus
Bus-Ein
