Der Magnetsensor Typ A kann durch Verwen-
dung von 2 Schrauben M3 über die Ø3.5mm
Durchgangslöcher befestigt werden.
Der Magnetsensor Typ B kann durch Verwen-
dung von 2 Schrauben M2.5 über Sacklochge-
winde befestigt werden.
Der Magnetsensor Typ F kann z.B. an einen
Montagewinkel mit entsprechender Befesti-
gungsbohrung durch Anziehen der zwei Muttern
M8x0.5 befestigt werden.
Der Magnetsensor Typ L kann durch Verwen-
dung von 2 Schrauben M3 über die Ø3.1mm
Durchgangslöcher befestigt werden.
• Kabel sind so zu verlegen, dass keine Be-
schädigungsgefahr durch Zug oder andere Ma-
schinenteile besteht. Falls nötig Schleppkette
oder Schutzschlauch verwenden und Zugentla-
stung vorsehen.
• Auf richtige Ausrichtung bezüglich der
Zählrichtung achten (Abb.6).
1
Voraussetzung: Im Programmiermodus muss der Menü-
punkt Zählrichtung (_ZAEHL) mit Zustand "AB" programmiert
sein.
Abb. 6: Definition der Zählrichtung
• Abstandmaße zwischen Sensor und Magnet-
band sowie Winkeltoleranzen beachten, diese
müssen über die gesamte Messstrecke einge-
halten werden ! (siehe Abb.7 und 8)
Abb. 7: Ausrichtung des Sensors Typ F
Der Abstand zwischen Magnetband und Sen-
sor ist der nachfolgenden Tabelle zu entneh-
men.
Klebebandes entfernen.
• Abdeckband aufkleben (an beiden Enden leicht
überlappen lassen).
• Die überlappenden Enden des Abdeckbandes
gegen Ablösen sichern.

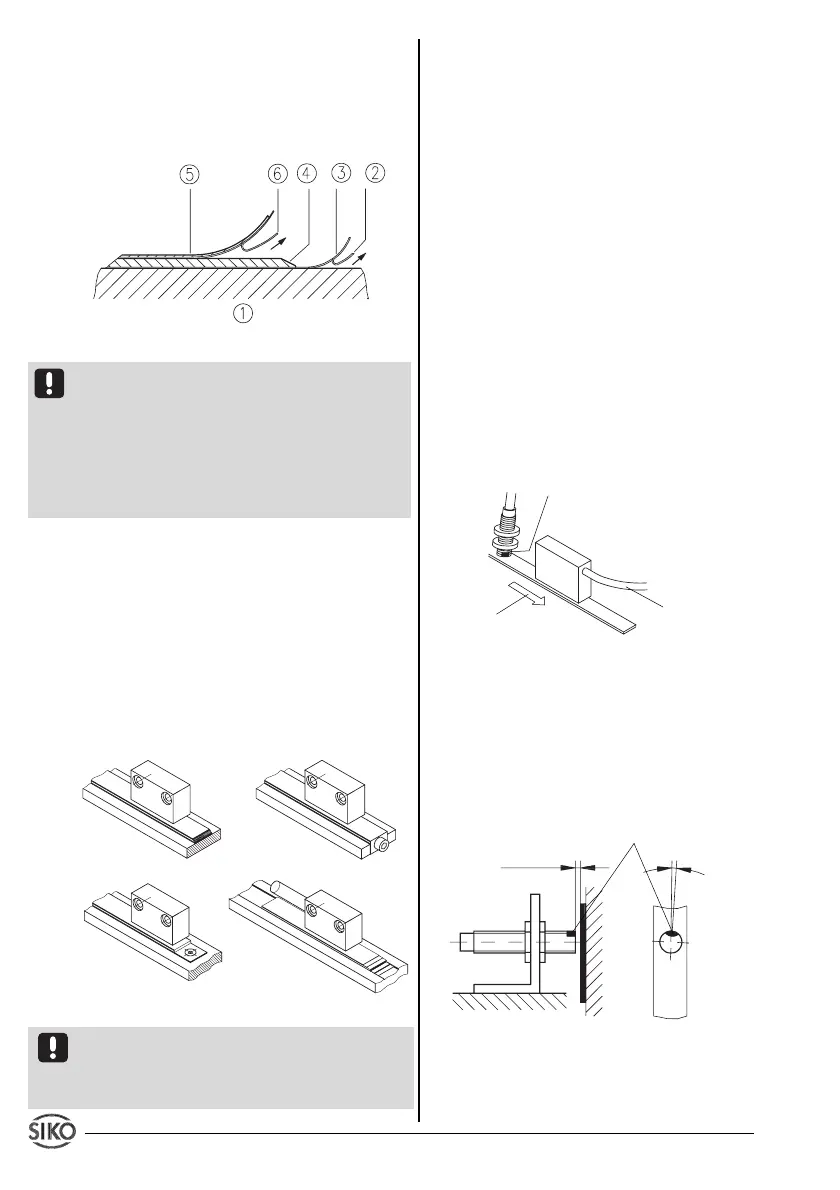

Abb. 1: Montage Magnetband
Achtung: Die Beeinflussung durch magneti-
sche Felder ist zu vermeiden. Insbesondere
dürfen keine Magnetfelder (z.B. Haftmagnete
oder andere Dauermagnete) in direkten Kontakt
mit dem Magnetband geraten. In stromlosem
Zustand werden Bewegungen oder Verstellun-
gen des Magnetsensors von der Folgeelektronik
nicht erkannt und erfaßt.
Montagebeispiele
Die einfache Montageart, durch angeschrägtes
Schutzband (Abb. 2), ist nur in sehr geschützter
Umgebung zu empfehlen. Bei ungeschützer
Umgebung besteht Abschälgefahr. In solchen
Fällen sind Montagearten, wie in Abb. 3 und 4
gezeigt, geeigneter.
Den optimalen Schutz bietet die Montage in
einer Nut (Abb. 5), die so tief sein sollte, dass
das Magnetband vollständig darin eingebettet
werden kann.
Abb. 2 Abb. 3
Abb. 4 Abb. 5
3.2 Montage Magnetsensor
Achtung ! MA503 mit Stecker-Anschluss für die
Sensoren Typ A, B, F oder L zum Betrieb mit dem
Magnetband MB oder MB5. Siehe hierzu die den
Sensoren beiliegende Benutzerinformation.
Verfahrrichtung
Sensor
Zählrichtung
positiv
1
Kabelabgangs-
richtung
rote Markierung
Signal
B vor A
Sensor F
Sensor A,B oder L
0.1 ... 2mm
<3°
rote Markierung
