4 MA503 Datum 08.01.2001 Art.Nr. 79539 Z.Nr. 8664078 Änd.Stand 2/01
Stromversorgung
Die Stromversorgung erfolgt über Batterie. Bei
EG10 extern über Anschlusskabel und beilie-
gendem Batteriehalter, bei TF+TS sind die Bat-
teriehalter im Gehäuse integriert.
U
B
= 3 VDC (Betriebspannung 7 für TF+TS oder EG10)
Belegung Litzenfarbe (nur bei EG10)
+ U
B
rot
GND schwarz

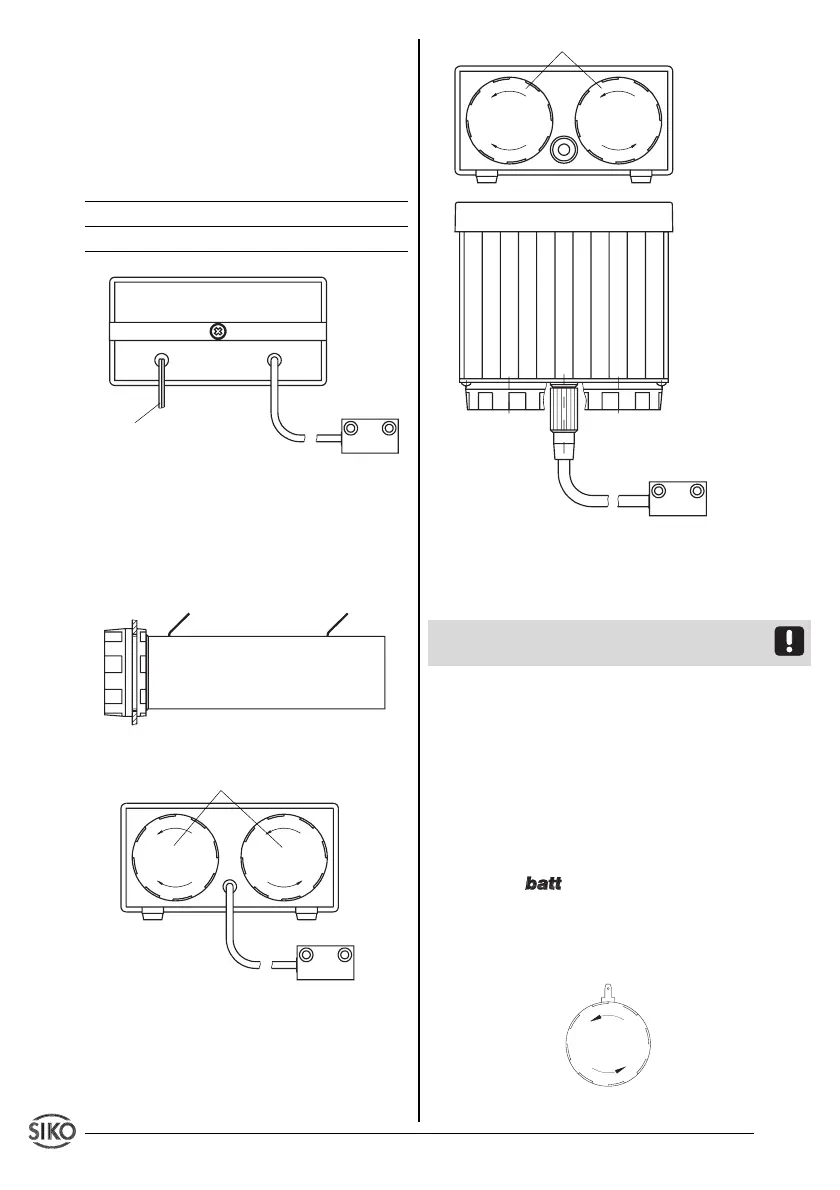

Abb. 12: Einbaugehäuse EG10
Anschluss des Batteriefaches bei EG10
Das entsprechend Kap.3.4 montierte Batterie-
fach ist wie folgt anzuschliessen:
Abb. 13: Anschluss des Batteriefaches
Abb. 14: Tischgehäuse TF
Abb. 15: Tischgehäuse TS
Bei Tischgehäuse TS bilden Anzeige und Sen-
sor eine Einheit und dürfen nicht vertauscht
werden.
Die Geräte Nr. am Tischgehäuse muss mit der
Geräte Nr. am Stecker identisch sein.
Batterietypen
Batterien sind nicht Bestandteil der Lieferung. Fol-
gende Standardtypen können eingesetzt werden:
für Betriebsspannung 7 (3Volt) :
2 x Baby / R14
Batteriewechsel
Erscheint in der Anzeige das blinkende 'Low-
Batt-Symbol' so ist baldmöglichst ein Bat-
teriewechsel vorzunehmen.
Zum Einsetzen bzw. Wechseln der Batterien ist
des Batteriefach durch Drehen der Frontkappe
zu öffnen.
Abb. 16: Batteriewechsel
Anschlusskabel für
Spannungsversorgung
Sensor
Sensor
Batteriehalter
Betriebsspannung 7 (3Volt)
+U
B
GND
Batteriehalter
Sensor
Betriebsspan-
nung 7 (3Volt)
