MA503 Datum 08.01.2001 Art.Nr. 79539 Z.Nr. 8664078 Änd.Stand 2/01 7
Voraussetzung: Im Programmiermodus muss
der Menüpunkt Freigabe Rücksetzfunktion
(_F_AbS) mit Zustand "EIn" programmiert sein
und die Anzeige befindet sich nicht im Program-
miermodus (s. Kap.6 'Beenden des Program-
miermodus').
Kettenmaßfunktion
Einschalten durch gleichzeitiges Betätigen der
beiden Pfeiltasten + .
• Die Anzeige wird auf Null gesetzt.
• In der Anzeige erscheint das blinkende Sym-
bol .
• Ausschalten durch gleichzeitiges Betätigen
der beiden Pfeiltasten + . Das Absolutmaß
wird wieder angezeigt.
• Während des Kettenmaßbetriebs kann die
Anzeige durch Betätigung der -Taste ebenfalls
auf Null gesetzt werden. Das Absolutmaß im
Hintergrund wird dadurch nicht verändert.
Voraussetzung: Im Programmiermodus muss
der Menüpunkt Freigabe Kettenmaßfunktion
(_F_rEL) mit Zustand "EIn" programmiert sein
und die Anzeige befindet sich nicht im Program-
miermodus (s. Kap.6 'Beenden des Program-
miermodus').
Referenzwert bzw. Offsetänderung
Freigabe Referenzwertänderung durch gleich-
zeitiges Betätigen der Tasten + einschal-
ten.
Gleichzeitiges Betätigen von + schaltet die
Freigabe Offsetkorrektur ein.
Die Anzeige zeigt den Referenz- bzw. Offset-
wert. Mit den Pfeiltasten kann der Wert geändert
werden.
Mit Drücken der -Taste wird der Wert übernom-
men und gespeichert.
Die Messanzeige schaltet wieder in den Anzei-
gemode zurück, falls ca. 30 Sekunden keine
Tastatureingabe erfolgt oder nochmals die -
Taste gedrückt wird.
Voraussetzung: Im Programmiermodus muss
der Menüpunkt Freigabe Referenzwertänderung
(_F_rEF) bzw. Freigabe Offsetwertänderung
(_F_oFF) mit Zustand "EIn" programmiert sein
und die Anzeige befindet sich nicht im Program-
miermodus (s. Kap.6 'Beenden des Program-
miermodus').
9. Istwertspeicher
Voraussetzung: '_ISP_' = "EIn"
Bei Abschalten des Gerätes wird der zuletzt
angezeigte Messwert nichtflüchtig gespeichert.
10. Verlängern von Magnetbändern
Manche Anwendungsfälle können die Verlänge-
rung des Magnetbandes erfordern. Mit einfa-
chen Hilfsmitteln besteht die Möglichkeit das
Magnetband zu trennen und wieder zusammen-
zusetzen.
Es ist jedoch selbst bei exakter Vorgehenswei-
se damit zu rechnen, dass die Genauigkeit an
der Trennstelle beeinträchtigt wird (Fehler min.
0,1 ... 0,2 mm).
Hilfsmittel
• Magnetlupe, -folie oder Metallstaub
• Lineal oder geeignetes Werkzeug
• Kompassnadel

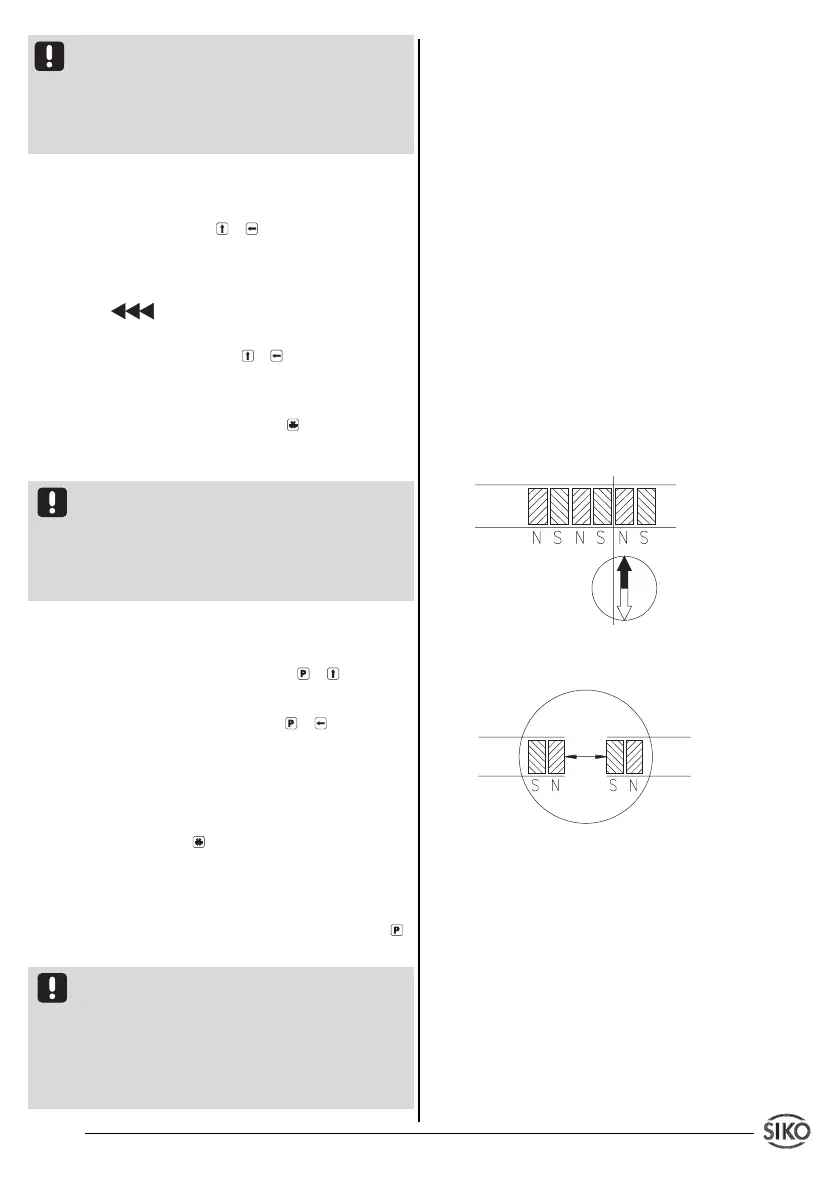

Abb. 18: Ermittlung der Polarität. Trennung des
Magnetbandes.
Abb. 19: Ermittlung der Polarität. Ansetzen des
Magnetbandes
Vorgehensweise
• Falls ein Abdeckband vorhanden ist, muss
dieses zuerst entfernt werden.
• Polteilung durch Bestreuen des Magnetban-
des mit Metallstaub oder mit Hilfe einer Magnet-
lupe oder Magnetfolie ermitteln.
• Wenn erforderlich mit Kompassnadel kontrol-
lieren, wo sich die Pole am Magnetband befin-
den (Abb. 18).
• Lineal anlegen und Magnetband mit scharfem
