10 INSTALALZIONE DEL PRODOTTO
10.1 Schema di installazione e componenti

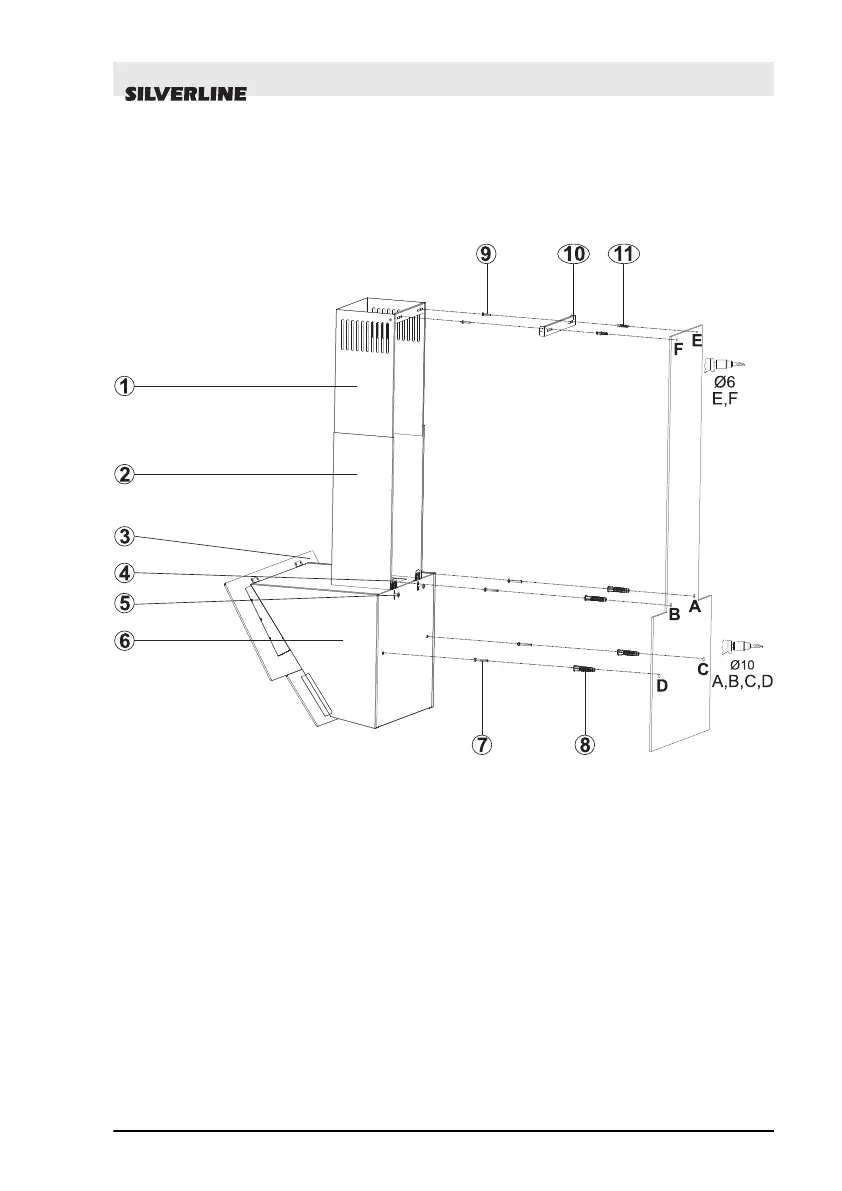

Fig. 11: MONTAGGIO, INSTALLAZIONE E COMPONENTI
1- Canna Fumaria Interna
2- Canna Fumaria Esterna
3- Vetro
4- Piastra di sospensione della cappa
del fornello
5- Vite di fissaggio della piastra di
sospensione della cappa del for-
nello
5- Vite Piatta di Collegamento di
Canna Fumaria 2x 3,9x 22
6- Corpo
7- 4 tasselli in plastica da Ø10 mm
8- 4 viti per montaggio a parete
5,5x60
9- Vite 2x 3,9x22
10- Piatto di Collegamento della
Canna Fumaria
11- Tassello in Plastica 2 x Ø 6 mm
INSTALALZIONE DEL PRODOTTO
Schema di installazione e componenti
