3.1 CONTROLES
PREVIOS A LA PUESTA
EN MARCHA
En el momento de efectuar el primer
encendido de la caldera, es convenien-
te proceder a las siguientes compro-
baciones:
asegurarse que la instalación es
llena de agua y bién purgada;
asegurarse también, que las válvu-
las de compuerta, estén abiertas;
averiguar que los conductos para la
salida de los gases de la combustión
estén libres y sin obstrucciones;
comprobar que la conexión a la red
eléctrica se haya hecho correcta-
mente y que la toma de tierra esté
conectada adecuadamente;
averiguar que no existan líquidos o
materiales inflamables en las inme-
diatas cercanías de la caldera.
3.2 ENCENDIDO Y
FUNCIONAMIENTO
3.2.1 Encedido caldera
Para realizar el encendido actuar de la
siguente manera (fig. 10):
asegurarse que el “Certificado de
conformidad del ensayo” no esté en
la cámara de combustión;
suministrar tensión a la caldera
actuando sobre el interruptor gene-
ral (1), contemporaneamente se
obtendrá también el arranque del
quemador;
colocar el mando del termóstato de
caldera (5) sobre el valor deseado.
Para garantir un óptimo funciona-
miento de la caldera y evitar posi-
bles fenómenos de condensación,
se aconseja de regular la manopla
del termóstato caldera a una tem-
peratura de mínimo 60°C.
El valor de la temperatura estable-
cida se controla sobre el termó-
metro (4).
3.2.2 Termóstato de seguridad
El termóstato de seguridad de rear-
me automático calibrado a 100°C (2
fig. 10) interviene, provocando el
inmediato apagado del quemador, en
el caso que se manifestara acciden-
talmente una sobretemperatura en
la caldera.
Esperar que la temperatura descienda
debajo del valor de calibración del ter-
mostato para restablecer el funciona-
miento.
3.2.3 Rellenado de la instalación
Controlar periódicamente que, con la
instalación fría, el hidrómetro (3 fig.
10) tenga valores de presión com-
prendidos entre 1 - 1,2 bar.
Si la presión es inferior a 1 bar, proce-
der al restablecimiento.
3.2.4 Apagado caldera
Para apagar la caldera quitar la ten-
sión eléctrica actuando sobre el inter-
ruptor general (1 fig. 10).
3.3 LIMPIEZA Y
MANTENIMIENTO
Es aconsejable que cada año, al final
de la temporada de calefacción, se
realice un deshollinado del cuerpo cal-
dera y del conducto de evacuación de
los humos.
Para la limpieza de la caldera es sufi-
ciente retirar la placa porta-quemador
y la puerta de limpieza con los relati-
vos panelos de aislamieno y protec-
ción para acceder a las tres trampillas
frontales y a la cámara de combu-
stión. Antes de proceder a la limpieza
de los modelos “1R4 ÷ 1R6” y “2R6 ÷
2R9” es necesario retirar los turbula-
dores (fig. 11). Una vez efectuado el
deshollinado deben colocarse los tur-
buladores en su posición inicial.
La limpieza de los conductos de
humos se realizará con un escobillón
apropiado (fig. 11).
NOTA: Para la linpieza y el manteni-
miento de la caldera pedir la inter-
vención de un técnico autorizado.
3.4 ADVERTENCIAS
PARA EL USUARIO
En caso de desperfecto y/o mal fun-
cionamiento del aparato, desactivarlo,
absteniéndose de cualquier intento de
reparación o de intervención directa.
Para cualquier intervención, dirigirse
exclusivamente al personal autorizado
de la zona.
18

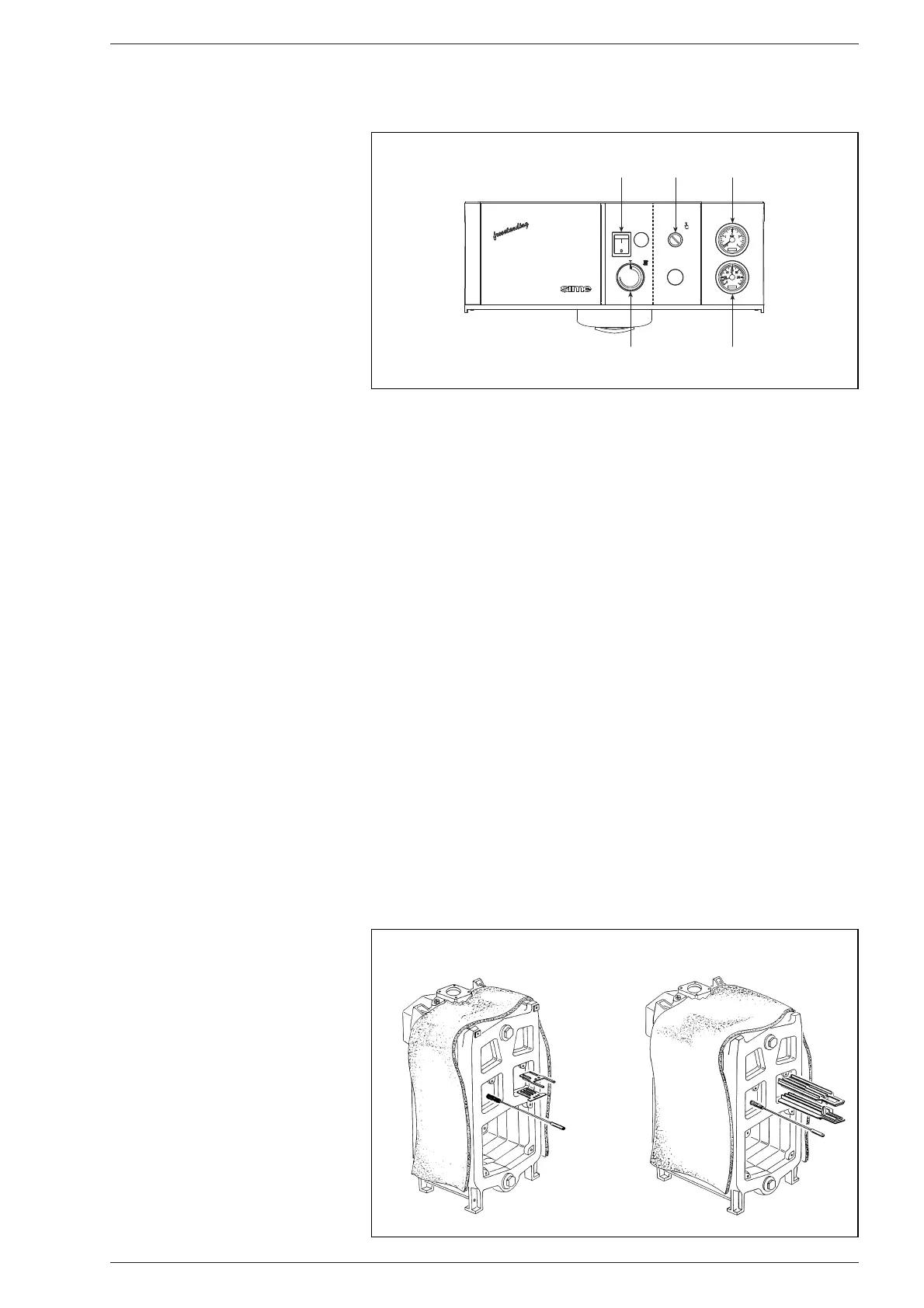

3 USO Y MANTENIMIENTO
Fig. 11
1 2 3
45
Fig. 10
Serie “1R” Serie “2R”
