1R4 1R5 1R6 1R7 1R8 1R9
Potenza termica kW 39,2 52,0 64,8 74,0 84,0 93,3
kcal/h 33.700 44.700 55.700 63.600 72.200 80.200
Portata termica kW 44,7 59,1 73,4 83,1 93,8 103,4
kcal/h 38.400 50.800 63.100 71.500 80.700 88.900
P (profondità) mm 440 520 595 670 750 825
Elementi n° 4 5 6 7 8 9
Pressione max. esercizio bar 4 4 4 4 4 4
Contenuto acqua l 28,5 33,0 37,5 42,0 46,5 51,0
Perdite di carico
Lato fumi mbar 0,10 0,15 0,20 0,16* 0,22* 0,30*
Lato acqua (∆t 10°C) mbar 17,5 25,0 30,0 34,0 40,0 45,5
Pressione cam. comb. mbar –0,02 –0,02 –0,01 0,06 0,08 0,08
Depressione min. camino mbar 0,12 0,17 0,21 0,22 0,30 0,38
Temperatura fumi °C 225 225 225 217 209 201
Portata fumi m
3
n/h 41,4 54,7 68,0 77,7 88,0 97,6
Campo regolazione
Riscaldamento °C 30÷85 30÷85 30÷85 30÷85 30÷85 30÷85
Volume fumi dm
3
33 37 42 46 50 55
Peso kg 201 229 261 293 325 357
1 DESCRIZIONE DELL’APPARECCHIO
1.3 DATI TECNICI
1.3.1 Caldaia “1R”
1.1 INTRODUZIONE
Le caldaie di ghisa “1R - 2R freestan-
ding” sono studiate e progettate in
linea con i dettami della Direttiva rendi-
menti CEE 92/42.
Funzionano a gasolio con una combu-
stione perfettamente equilibrata e gli
elevati rendimenti consentono di rea-
lizzare cospicui risparmi nei costi di
esercizio. In questo opuscolo sono con-
tenute le istruzioni per l’installazione, il
funzionamento e la manutenzione. I
gruppi termici “1R - 2R freestanding”
vengono forniti in tre colli separati:
corpo caldaia, mantello con sacchetto
contenente i documenti e pannello di
comando.

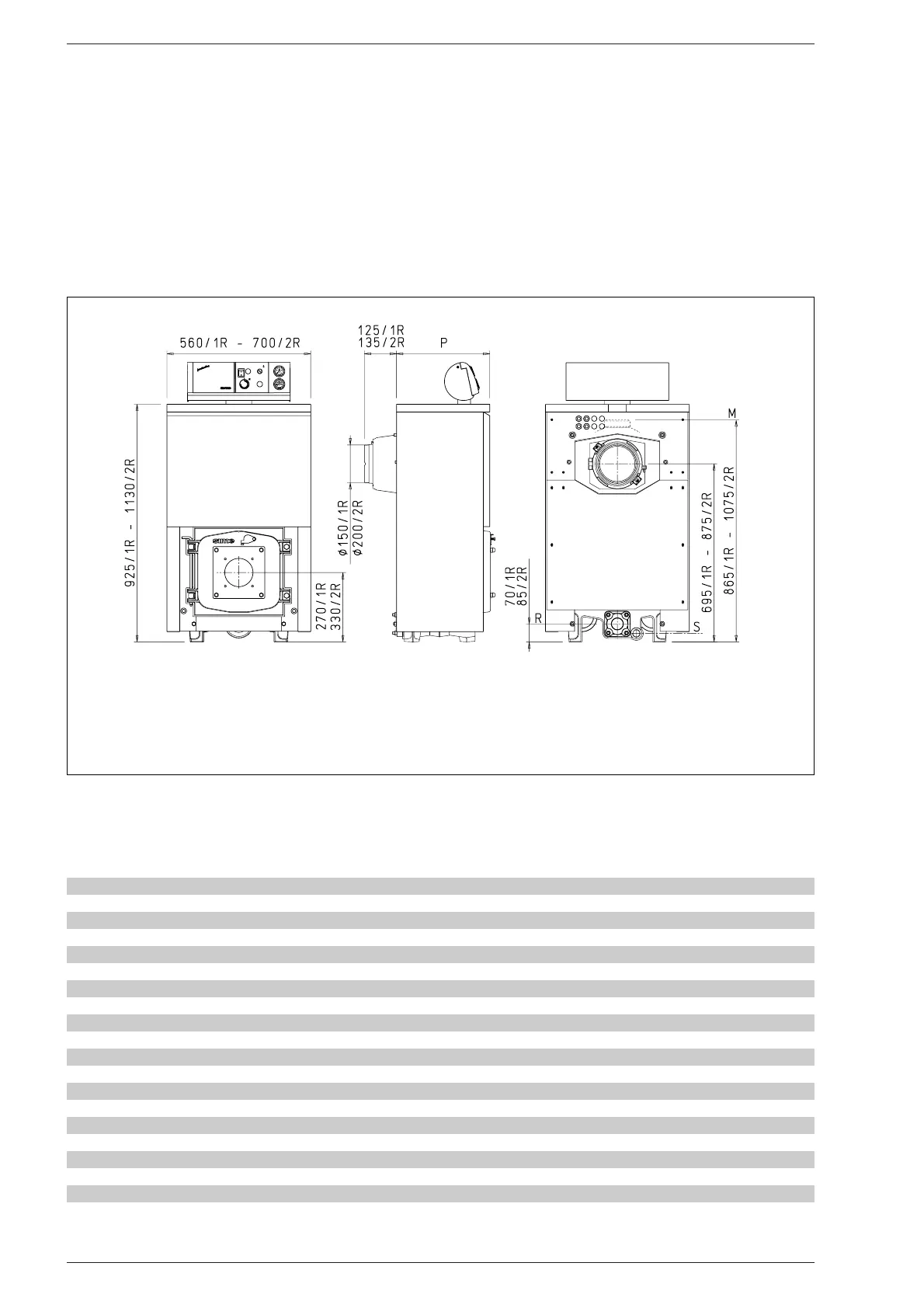

1.2 DIMENSIONI
Fig. 1
1R 2R
M Mandata impianto 1
1
/
2
” 2”
R Ritorno impianto 1
1
/
2
” 2”
S Scarico caldaia 3/4” 3/4”
* Priva di turbolatori
