2

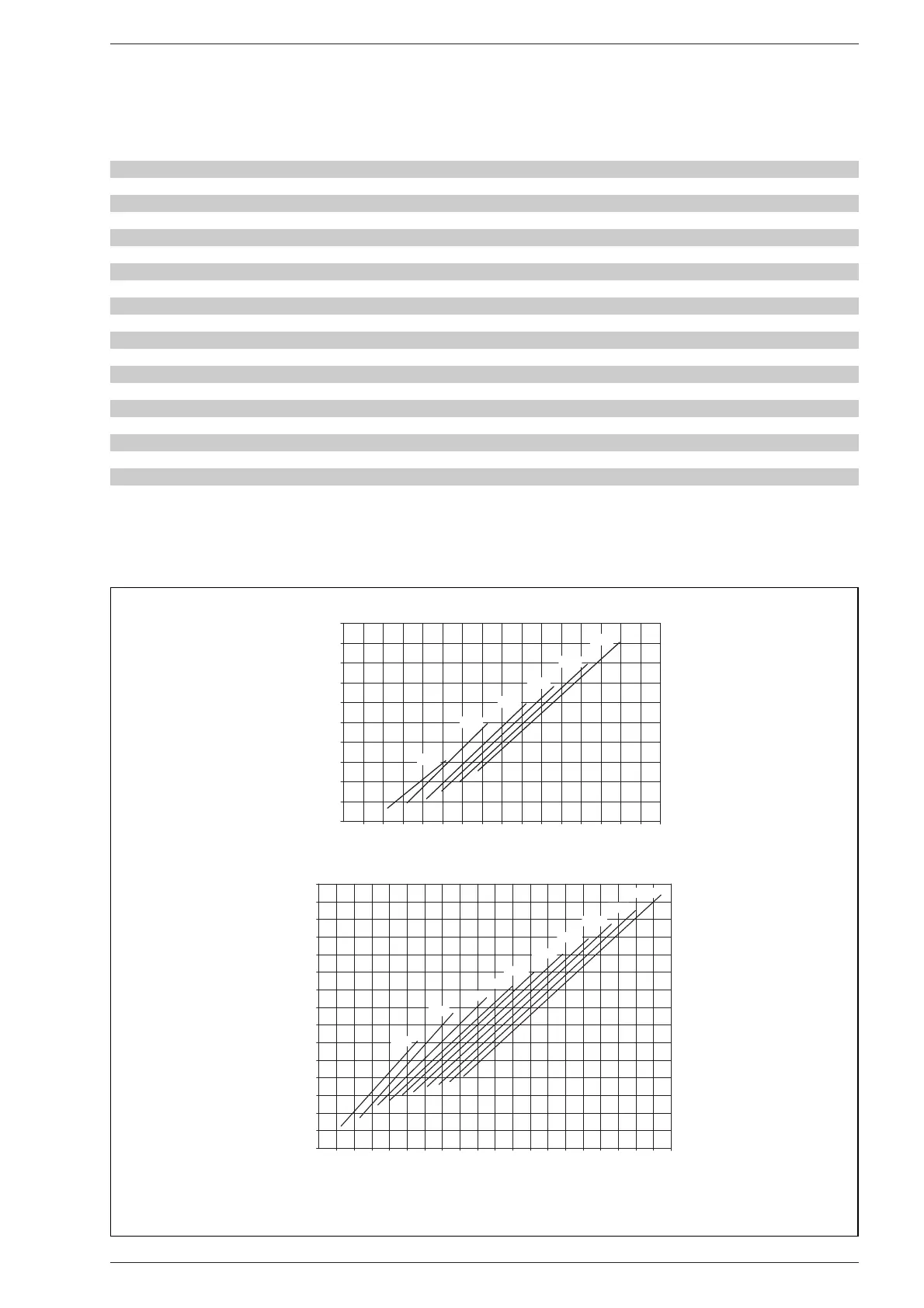

1.4 PERDITE DI CARICO
1.3.2 Caldaia “2R”
Fig. 2
NOTA: Le perdite di carico del diagramma sono state ottenute con ∆t 10°C
Serie “1R”
Serie “2R”
2R6 2R7 2R8 2R9 2R10 2R11 2R12 2R13 2R14 2R15
Potenza termica kW 100,6 123,8 147,1 165,1 179,7 197,7 213,4 230,2 248,8 266,9
kcal/h 86.500 106.500 126.500 142.000 154.500 170.000 183.500 198.000 214.000 229.500
Portata termica kW 113,5 139,1 164,7 184,1 199,7 219,7 237,1 255,8 276,4 296,7
kcal/h 97.600 119.700 141.600 158.300 171.700 188.900 203.900 220.000 237.700 255.200
P (profondità) mm 735 835 935 1.035 1.135 1.235 1.335 1.435 1.535 1.635
Elementi n° 6 7 8 9 10 11 12 13 14 15
Press. max. esercizio bar 5 5 5 5 5 5 5 5 5 5
Contenuto acqua l 92 107 122 136 151 165 180 194 209 223
Perdite di carico
Lato fumi mbar 0,10 0,15 0,22 0,29 0,24* 0,37* 0,39* 0,42* 0,49* 0,50*
Lato acqua (∆t 10°C) mbar 61,0 76,0 85,0 92,0 100,0 112,0 118,0 121,0 125,0 130,0
Press. cam. combust. mbar –0,02 –0,02 –0,01 –0,02 –0,02 –0,01 –0,02 0,31 0,35 0,50
Depress. min. camino mbar 0,12 0,17 0,23 0,31 0,26 0,38 0,41 0,73 0,84 1,00
Temperatura fumi °C 238 236 234 232 229 224 219 215 211 207
Portata fumi m
3
n/h 105,2 129,2 153,3 171,9 186,9 205,4 221,6 238,9 257,9 276,6
Campo regolazione
Riscaldamento °C 30÷85 30÷85 30÷85 30÷85 30÷85 30÷85 30÷85 30÷85 30÷85 30÷85
Volume fumi dm
3
83 92 101 110 119 128 138 147 157 167
Peso kg 462 520 578 636 676 734 792 850 908 966
12345678
0
10
20
30
40
50
Portata m
3
/h
∆p mbar
1R 4
1R 8
1R 7
1R 6
1R 5
1R 9
4 5 6 7 8 9 10 11 12
13
14 15 16 17 18 19
0
20
40
60
80
100
Portata m
3
/h
∆p mbar
2R 6
2R 7
2R 9
2R 8
120
20 21 22 23
140
2R 10
2R 11
2R 12
2R 13
2R 14
2R 15
* Priva di turbolatori
