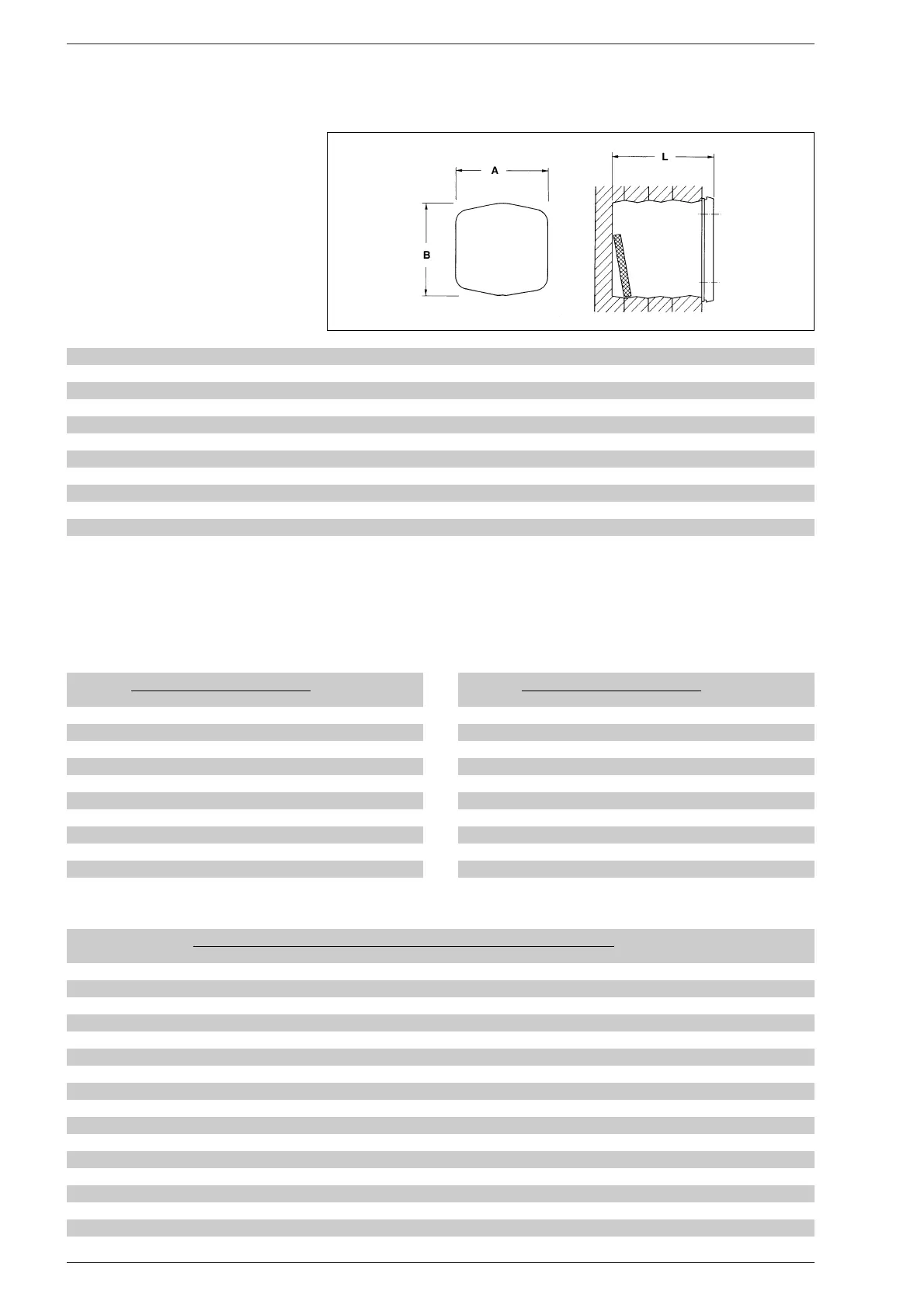

1.5 DIMENSIONI CAMERA
COMBUSTIONE
La camera combustione è del tipo a
passaggio diretto.
Le dimensioni sono riportate in fig. 3.
La tavella refrattaria viene inserita di
serie solo nei modelli “1R4”.
Fig. 3
1R4 1R5 1R6 1R7 1R8 1R9
A mm 310 310 310 310 310 310
B mm 310 310 310 310 310 310
L mm 296 372 448 524 600 676
Volume m
3
0,025271 0,031891 0,038510 0,045129 0,051748 0,058367
2R6 2R7 2R8 2R9 2R10 2R11 2R12 2R13 2R14 2R15
A mm 390 390 390 390 390 390 390 390 390 390
B mm 430 430 430 430 430 430 430 430 430 430
L mm 570 670 770 870 970 1.070 1.170 1.270 1.370 1.470
Volume m
3
0,081690 0,096314 0,110938 0,125562 0,140186 0,154810 0,169434 0,184058 0,198682 0,213306
1.6 MARCHE DI BRUCIATORI ABBINABILI
Si consiglia, in generale, che il bruciatore a gasolio abbinabile alla caldaia utilizzi ugelli aventi spray di tipo pieno.
1.6.1 Bruciatori ECOFLAM
Caldaia Modello Angolo di
1 fiamma 2 fiamme polverizzazione
1R4 MINOR 4 – 60°
1R5 MINOR 8 – 60°
1R6 MINOR 8 – 60°
1R7 MINOR 8 – 60°
1R8 MINOR 12 – 60°
1R9 MINOR 12 – 60°
Caldaia Modello Angolo di
1 fiamma 2 fiamme polverizzazione
2R6 MAIOR P 15 MAIOR P 15 AB 60°
2R7 MAIOR P 15 MAIOR P 15 AB 60°
2R8 MAIOR P 15 MAIOR P 15 AB 60°
2R9 MAIOR P 25 MAIOR P 25 AB 60°
2R10 MAIOR P 25 MAIOR P 25 AB 60°
2R11 MAIOR P 25 MAIOR P 25 AB 60°
2R12 MAIOR P 25 MAIOR P 25 AB 60°
2R13 MAIOR P 35 MAIOR P 35 AB 60°
2R14 MAIOR P 35 MAIOR P 35 AB 60°
2R15 – MAIOR P 45 AB 60°
1.6.2 Bruciatori RIELLO
Caldaia Modello Angolo di
Gulliver R. 40 REG polverizzazione
1R4 RG1R - RG1 - RG1RK G5R - G5 - G5RK REG 5 60°
1R5 RG2 - RG2D R. 40 G10 REG 5 60°
1R6 RG2 - RG2D R. 40 G10 – 60°
1R7 RG2 - RG2D R. 40 G10 – 60°
1R8 RG2 - RG2D R. 40 G10 – 60°
1R9 RG2 - RG2D - RG3 - RG3D R. 40 G10 - R. 40 G20 – 60°
2R6 RG3 - RG3D R. 40 G20 – 60°
2R7 RG3 - RG3D R. 40 G20 – 60°
2R8 RG3 - RG3D R. 40 G20 – 60°
2R9 RG3 - RG3D R. 40 G20 - G20D – 60°
2R10 RG4S - RG4D R. 40 G20 - G20D – 60°
2R11 RG4S - RG4D R. 40 G20 - G20D – 60°
2R12 RG5D - RL28 - RL28/1 – – 60°
2R13 RG5D - RL28 - RL28/2 – – 60°
2R14 RG5D - RL28 - RL28/3 – – 60°
2R15 RL28 - RL28/4 – – 60°
