1.1 INTRODUCTION
Les chaudières en fonte “AR - ARB
freestanding” ont été conçues selon la
Norme Européenne CEE 92/42.
Elles fonctionnent à mazout avec une
combustion parfaitement équilibrée et
avec un très haut rendement qui per-
mettent de réaliser de très impor-
tantes économies de combustible.
Les chaudières “ARB” sont des chau-
dières mixtes pour le chauffage et la
production d'eau chaude; en revanche,
les chaudières “AR” ne servent qu'au
chauffage.
Les groupes thermiques "AR" sont
livrés en trois colis séparés: corps de
la chaudière, jaquette avec pochette
contenant les documents et panneau
d'instruments.
28
1 DESCRIPTION DE LA CHAUDIERE
400
P
105
105
710
630
110
ø140
ø130
925
235
S
R
M
460
35
715
12 5
12 5
680
137 0
ø140
ø130
660
390
230
70
555
107 5
115 5
R
M1
M
S
U
C
E

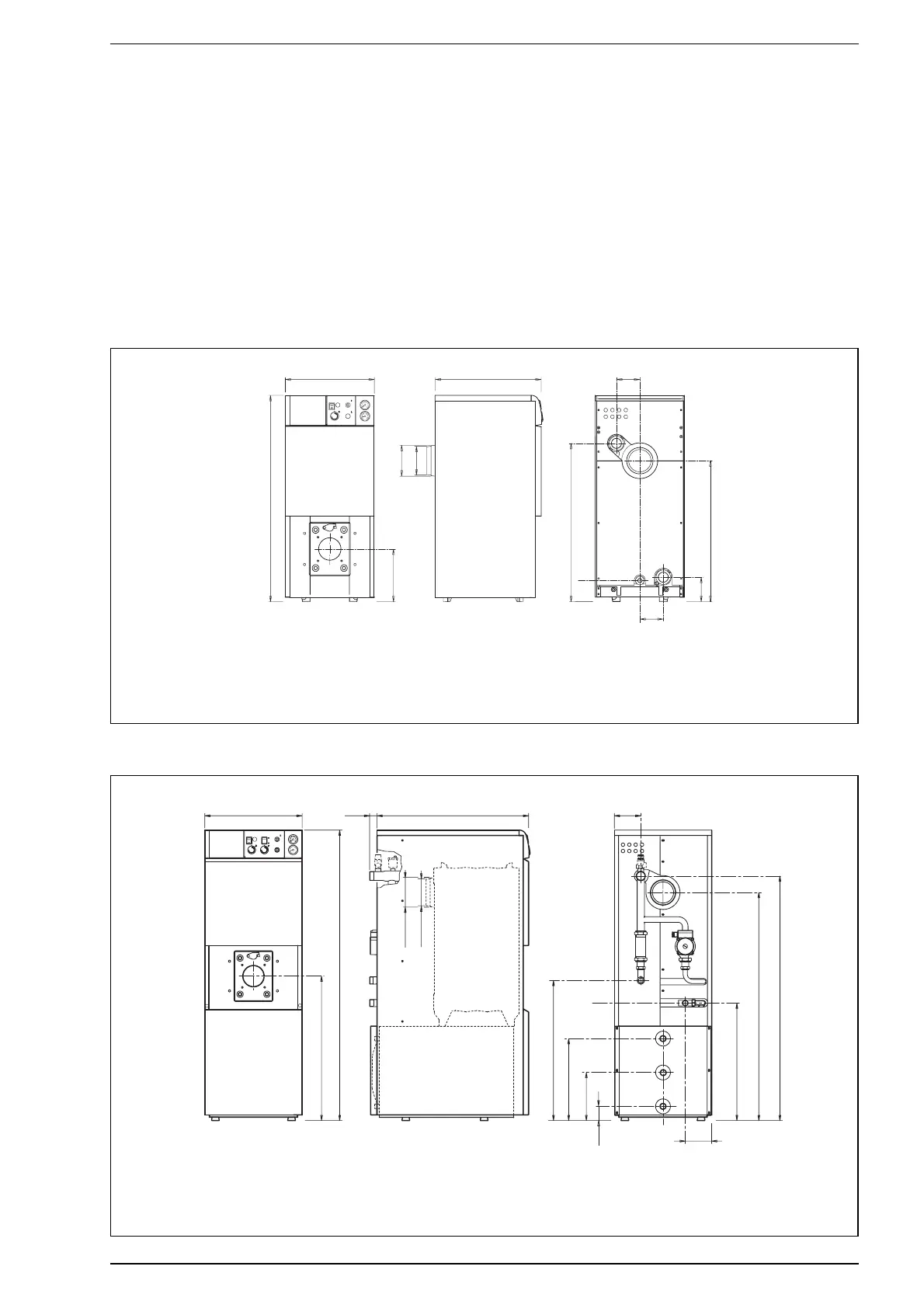

1.2 DIMENSIONS D’ENCOMBREMENT
1.2.1 Modèle “AR”
1.2.2 Modèle “ARB”
Fig. 1
AR3 AR4 AR5
P Profondeur 375 475 575
M Départ chauffage 1
1
/
2
”1
1
/
2
”1
1
/
2
”
R Retour chauffage 1
1
/
2
”1
1
/
2
”1
1
/
2
”
S Vidange chaudière 1/2” 1/2” 1/2”
ARB4 ARB5
M1 Départ chauffage à zones 1
1
/
4
”1
1
/
4
”
M Départ chauffage 1” 1”
R Retour chauffage 1” 1”
S Vidange chaudière 1/2” 1/2”
E Entrée E.F.S. 3/4” 3/4”
C Récirculation E.C.S. 3/4” 3/4”
U Sortie E.C.S. 3/4” 3/4”
Fig. 1/a
