AR3 AR4 AR5 ARB4 ARB5
Puissance utile kW 18,9 29,4 40,0 29,4 40,0
kcal/h 16.300 25.300 34.400 25.300 34.400
Débit calorifique nominal kW 21,5 33,4 45,4 33,4 45,4
kcal/h 18.500 28.700 39.000 28.700 39.000
Eléments n° 34545
Puissance électrique absorbée W –––8080
Pression maxi de service bar 44444
Contenance en eau l1923272731
Pertes de charge
Côté fumées mbar 0,10 0,12 0,16 0,12 0,16
Côté eau (∆t 10°C) mbar 1,80 2,50 3,50 2,50 3,50
Pression chambre combustion mbar – 0,02 – 0,01 – 0,01 – 0,01 – 0,01
Dépression conséillée cheminée mbar 0,12 0,13 0,17 0,13 0,17
Température fumées °C 219 219 219 219 219
Débit fumées m
3
n/h 20,5 31,8 43,2 31,8 43,2
Volume fumées dm
3
7 11151115
CO
2 % 11,1 11,1 10,5 11,1 10,5
Plage de réglage
Chauffage °C 30÷85 30÷85 30÷85 30÷85 30÷85
Sanitaire °C – – – 30÷60 30÷60
Soutirage continu d’eau ∆t 30°C * l/h – – – 870 870
Contenance en eau ballon l –––8080
Pression maxi de service ballon bar –––66
Poids kg 92 122 147 179 203
1.3 DONNES TECHNIQUES
LEGENDE
1 Chaudière en fonte
2 Idromètre
3 Purgeur d’air automatique (non fourni)
4 Soupape de sécurité (non fournie)
5 Clapet de non-retour
6 Pompe de charge ballon
7 Robinet de vidange chaudière (non fourni)
8 Vase d’expansion ballon (non fourni)
9 Soupape de sécurité ballon (non fournie)
10 Robinet de vidange ballon
11 Anode en magnésium
12 Ballon
13 Brûleur (non fourni)
14 Tronc d'enroulement du système

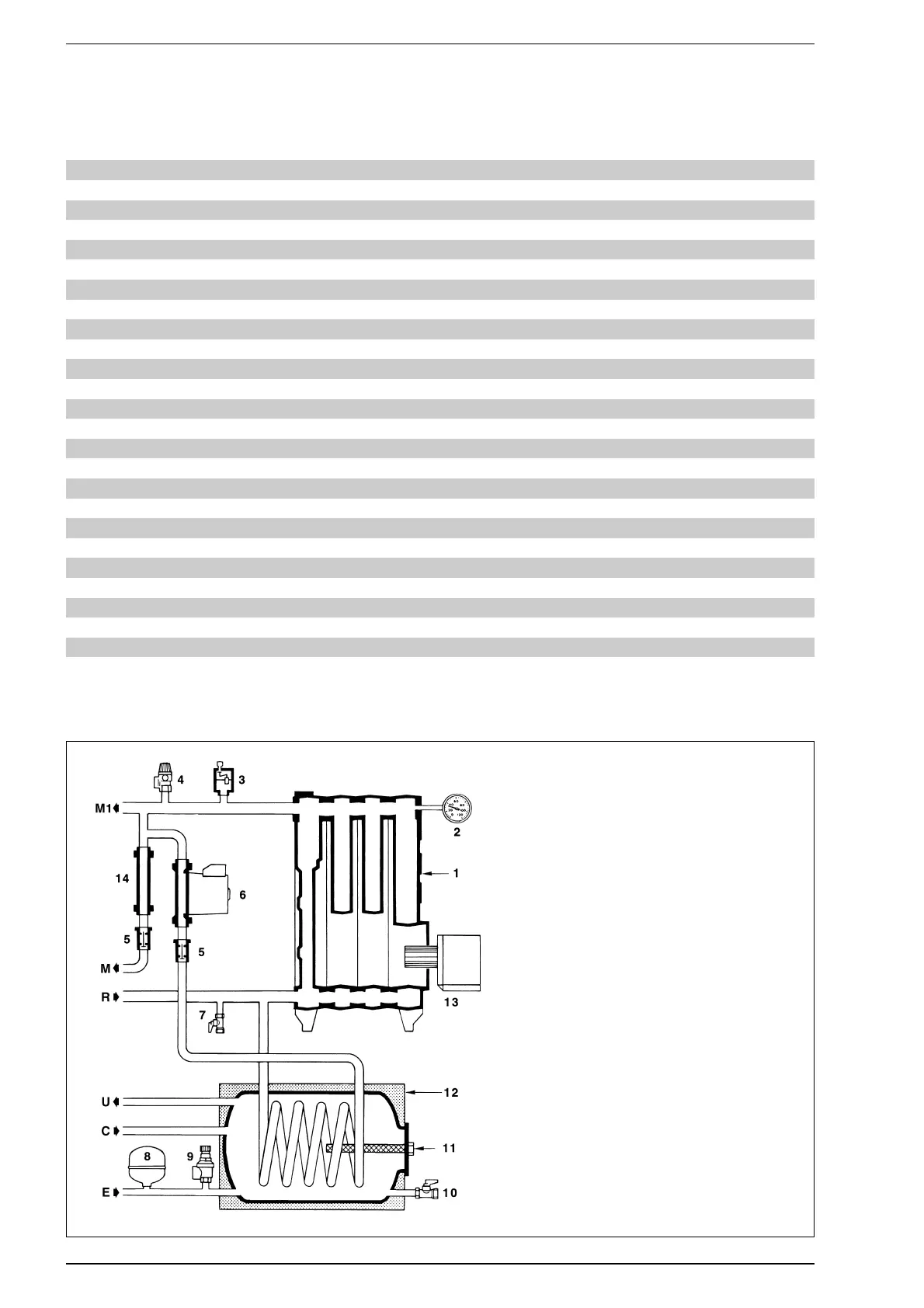

1.4 CIRCUIT HYDRAULIQUE “ARB”
Fig. 2
* Température d’entrée d’eau froide 15°C - Température chaudière 80°C
