1.1 INLEIDING
De gietijzeren ketels “AR - ARB free-
standing” zij in overeenstemming met
de Europese Norm CEE 92/42.
Zij branden op lichte stookolie, beschik-
ken over een volmaakt uitgebalanceer-
de verbranding en hebben een zeer
hoog rendement dat een grote brand-
stofbesparing toestaat.
De ketels uit de serie "ARB" zijn com-
biketels en zorgen dus zowel voor ver-
warming als voor het produceren van
warm water.
De "AR" ketels daarentegen zorgen
alleen voor verwarming.
De “AR” ketels worden in drie afzon-
derlijke verpakkingen afgeleverd: ver-
warmingslichaam, mantel met een
zakje dat de documentatie bevat en ins-
trumentenbord.
36
1 BESCHRIJVING VAN DE KETEL

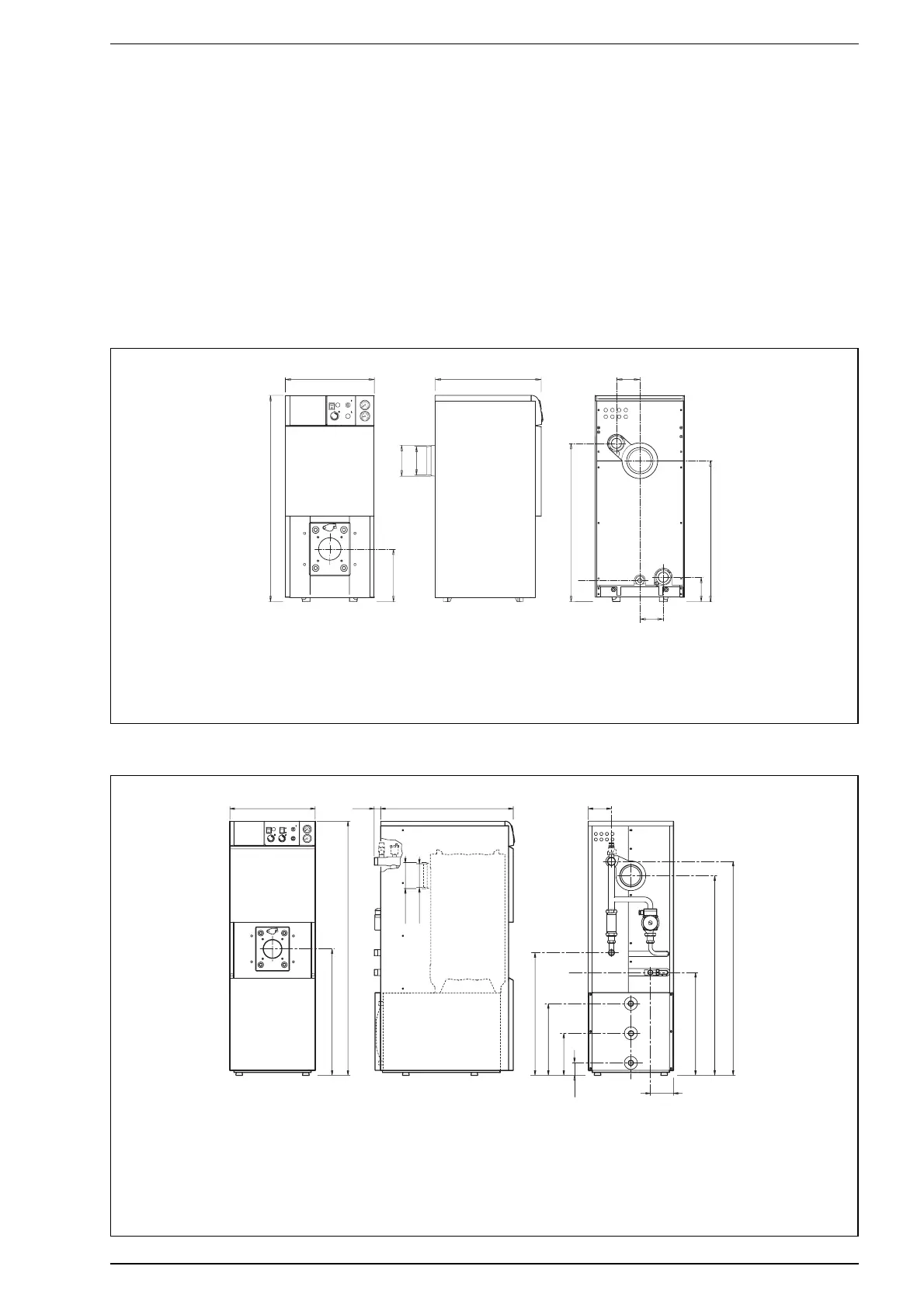

1.2 UITWENDIGE AFMETINGEN
1.2.1 Model “AR”
1.2.2 Model “ARB”
Fig. 1
AR3 AR4 AR5
P Diepte 375 475 575
M Toevoerleiding C.V. 1
1
/
2
”1
1
/
2
”1
1
/
2
”
R Retourleiding C.V. 1
1
/
2
”1
1
/
2
”1
1
/
2
”
S Lediging ketel 1/2” 1/2” 1/2”
ARB4 ARB5
M1 Toevoer zone-installatie 1
1
/
4
”1
1
/
4
”
M Toevoerleiding C.V 1” 1”
R Retourleiding C.V. 1” 1”
S Lediging ketel 1/2” 1/2”
E Aanvoer S.K.W. 3/4” 3/4”
C Terug S.W.W. 3/4” 3/4”
U Aftvoer S.W.W. 3/4” 3/4”
Fig. 1/a
