37
AR3 AR4 AR5 ARB4 ARB5
Nuttig vermogen kW 18,9 29,4 40,0 29,4 40,0
kcal/h 16.300 25.300 34.400 25.300 34.400
Nominaal vermogen kW 21,5 33,4 45,4 33,4 45,4
kcal/h 18.500 28.700 39.000 28.700 39.000
Elementen st. 34545
Opgenomen elektrisch vermogen W – – – 80 80
Maximale bedrijfsdruk bar 44444
Waterinhoud l1923272731
Drukverlies
Rookzijde mbar 0,10 0,12 0,16 0,12 0,16
Waterzijde (∆t 10°C) mbar 1,80 2,50 3,50 2,50 3,50
Druk verbrandingskamer mbar – 0,02 – 0,01 – 0,01 – 0,01 – 0,01
Schoorsteenonderdruk mbar 0,12 0,13 0,17 0,13 0,17
Rookgastemperatuur °C 219 219 219 219 219
Rookgasdebiet m
3
n/h 20,5 31,8 43,2 31,8 43,2
Rookgasvolume dm
3
7 11151115
CO
2 % 11,1 11,1 10,5 11,1 10,5
Regelbereik
Verwarming °C 30÷85 30÷85 30÷85 30÷85 30÷85
Sanitair warm water °C – – – 30÷60 30÷60
Recuperatietijd ∆t 30°C * l/h – – – 870 870
Waterinhoud boiler l – – – 80 80
Maxim. druk sanit. water bar –––66
Gewicht kg 92 122 147 179 203
1.3 TECHNISCHE KENMERKEN
LEGENDE
1 Gietijzeren ketel
2 Hydrometer
3 Automatische ontluchtingsklep (niet geleved)
4 Veiligheidsklep (niet geleved)
5 Terugslagklep
6 Boiler laadpomp
7 Aftapkraan ketel (niet geleved)
8 Expansievat boiler (niet geleved)
9 Veiligheidsklep boiler (niet geleved)
10 Aftapkraan boiler
11 Magnesiumanode
12 Boiler
13 Brander (niet geleved)
14 Drager laadpomp installatie

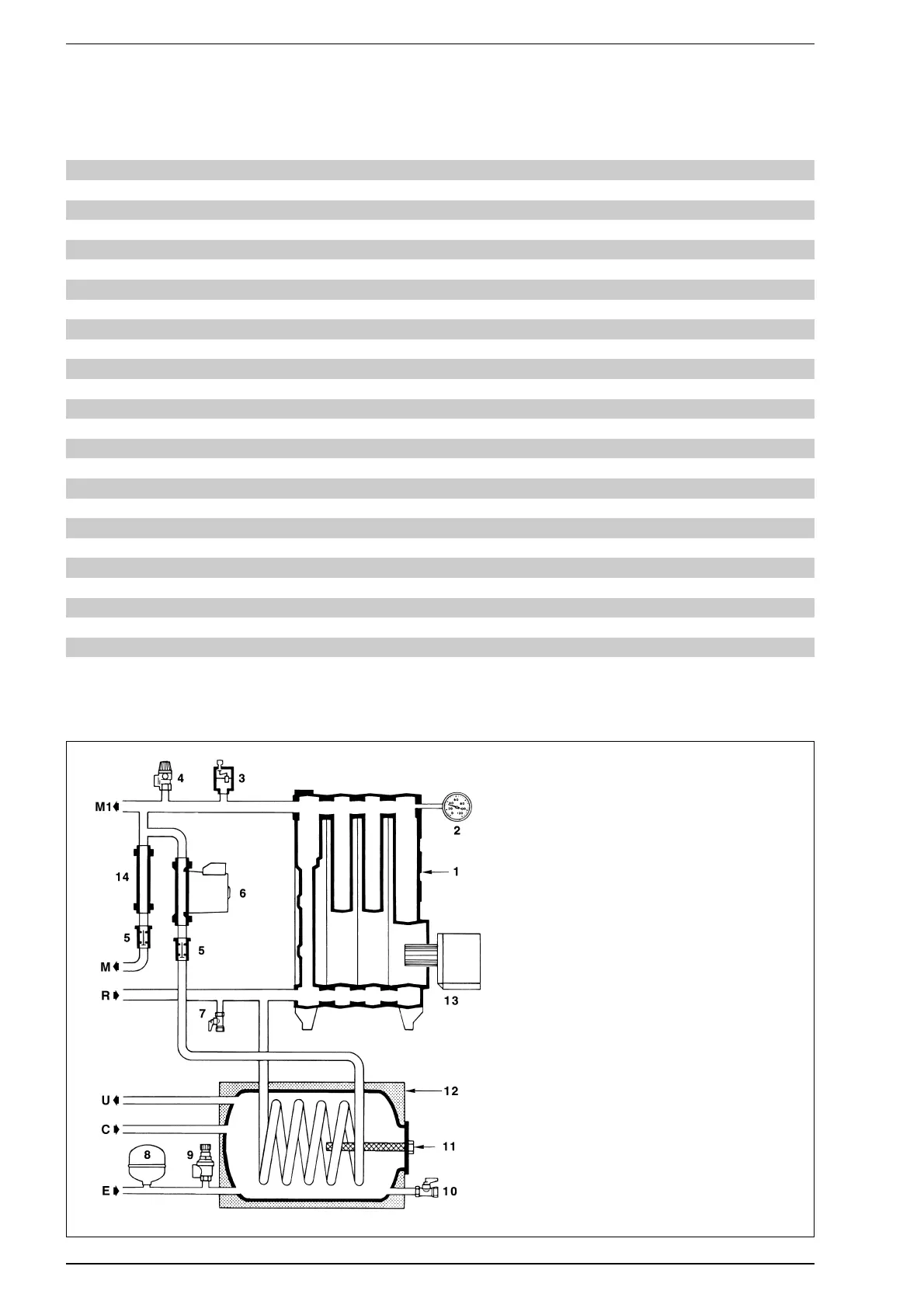

1.4 HYDRAULISCH CIRCUIT “ARB”
Fig. 2
* Aanvoer koud water 15°C - Keteltemperatuur 80°C
