AR3 AR4 AR5 ARB4 ARB5
Putere termica utila kW 18,9 29,4 40,0 29,4 40,0
kcal/h 16.300 25.300 34.400 25.300 34.400
Putere termica la focar kW 21,5 33,4 45,4 33,4 45,4
kcal/h 18.500 28.700 39.000 28.700 39.000
Elementi nr. 34545
Putere electrica absorbita W – – – 80 80
Presiune maxima de functionare bar 44444
Continut de apa l1923272731
Pierdere de sarcina
Pe circuitul de gaze arse mbar 0,10 0,12 0,16 0,12 0,16
Pe circuitul de apa (∆t 10°C) mbar 1,80 2,50 3,50 2,50 3,50
Presiune in camera de combustie mbar – 0,02 – 0,01 – 0,01 – 0,01 – 0,01
Depresiune recomandata la cos mbar 0,12 0,13 0,17 0,13 0,17
Temperatura gaza arse °C 219 219 219 219 219
Debit masic gaze arse m
3
n/h 20,5 31,8 43,2 31,8 43,2
Volum gaze arse dm
3
7 11151115
CO
2 % 11,1 11,1 10,5 11,1 10,5
Domeniu de lucru regim de incalzire °C 30÷85 30÷85 30÷85 30÷85 30÷85
Domeniu de lucru A.C.M. °C – – – 30÷60 30÷60
Debit A.C.M. ∆t 30°C * l/h – – – 870 870
Capacitate boiler l – – – 80 80
Presiune max. de functionare boiler bar –––66
Greutate cazan kg 92 122 147 179 203
1.3 DATE TEHNICE
LEGENDA
1 Corpul cazanului
2 Hidrometru
3 Dezaerator automat (nu este furnizat)
4 Supapa siguranta cazan (nu este furnizata)
5 Supapa de retinere cu arc
6 Pompa de circulatie boiler
7 Robinet de golire cazan (nu este furnizat)
8 Vas de expansiune (nu este furnizat)
9 Supapa de siguranta boiler (nu este furnizata)
10 Robinet de golire boiler
11 Anod de magneziu
12 Boiler
13 Arzator (nu este furnizat)
14 Racord circulatie

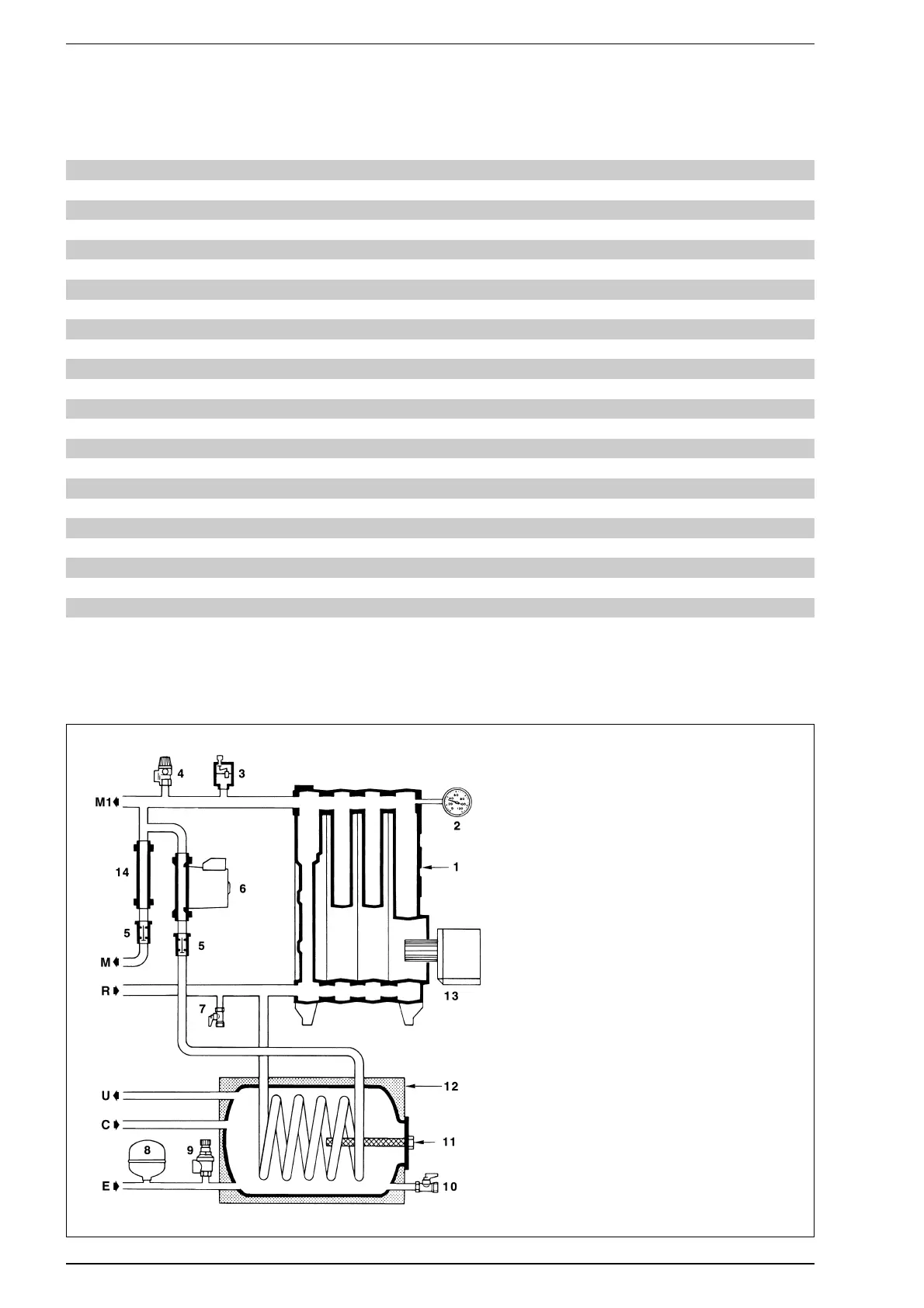

1.4 SCHEMA FUNCTIONALA A CAZANELOR “ARB”
Fig. 2
* Temperatura intrare apa rece 15 °C – Temperatura apa calda 80°C
