62
2.1 INCAPEREA IN CARE
VA FI INSTALAT CAZANUL
Cazanele cu o putere mai mare de 35
kW trebuie sa dispuna de o incaperea
care sa corespunda ca-racteristicilor
si cerintelor normelor in vigoare (pen-
tru instalatii termice ce functioneaza
cu combustibil lichid sau gazos).
2.2 DIMENSIUNILE INCAPERII IN
CARE VA FI INSTALAT CAZANUL
Pozitionati corpul cazanului pe un
postament, construit anterior, care sa
aiba o inaltime de cel putin 10 cm. Cor-
pul cazanului trebuie sa se monteze pe
o suprafata metalica glisabila. Even-
tual, folositi cadre de susti-nere din
metal. Trebuie pastrata o distanta de
cel putin 0,60 metri, intre cazan si
peretii incaperii in care va fi montat,
iar distanta dintre partea superioara a
mantalei cazanului si tavan, trebuie, sa
fie de cel putin 1 m. Aceasta distanta
poate fi redusa la 0,50 m in cazul
cazanelor cu boiler cu acumulare
incorporat (totusi, inaltimea mini-ma a
incaperii in care va fi montat cazanul,
nu trebuie sa fie mai mica de 2,5 m).
2.3 RACORDUL LA INSTALATIE
La efectuarea racordurilor hidraulice,
asigurati-va, ca sunt respectate indica-
tiile din figura 1. Este bine, ca racorda-
rea hidraulica sa fie realizata, prin
intermediul unor racorduri flexibile,
usor demontabile. Instalatia trebuie sa
fie de tipul cu vas de expansiune inchis.
2.3.1 Accesorii pentru instalarea
cazanalui “ARB”
Pentru a garanta buna functionare a
cazanului este necesar, sa montati pe
racordul tur de 3/8”, un dezaerator
automat (pozitia 3/figura 2), iar pe
racordul retur de 1/2”, o supapa de
siguranta reglata la 3 bar (pozitia
4/figura 2).
Pentru a evita spargerea conductei de
alimentare cu apa rece a circuitului
A.C.M. (datorita unei supra-presiuni)
se va monta pe aceasta o supapa de
siguranta reglata la 6 bar (pozitia
9/figura 2). In cazul in care supapa de
siguranta a boilerului declanseaza in
mod repetat, montati pe circuitul sani-
ar, un vas de expansiune de 5 litri care
sa aiba o presiune de functionare de 8
bar (pozitia 8/figura 2). Vasul trebuie
1.5 DIMENSIUNI
CAMERA DE
COMBUSTIE
Camera de combustie este de tipul cu
trecere directa si corespunde normei
“pr EN 303-3”. Dimensiunile camerei
de combustie sunt descrise in figura 3.
1.5.1 Montarea
arzatorului
Cazanul este prevazut cu flansa pen-
tru montarea arzatorului.
Dimensiunile flansei de fixare sunt
descrise in figura 4.
Arzatorul trebuie reglat astfel incat
valoarea CO
2
sa se incadreze in limite-
le indicate la paragraful 1.3 cu o marja
de toleranta ± 5%.
2 INSTALAREA

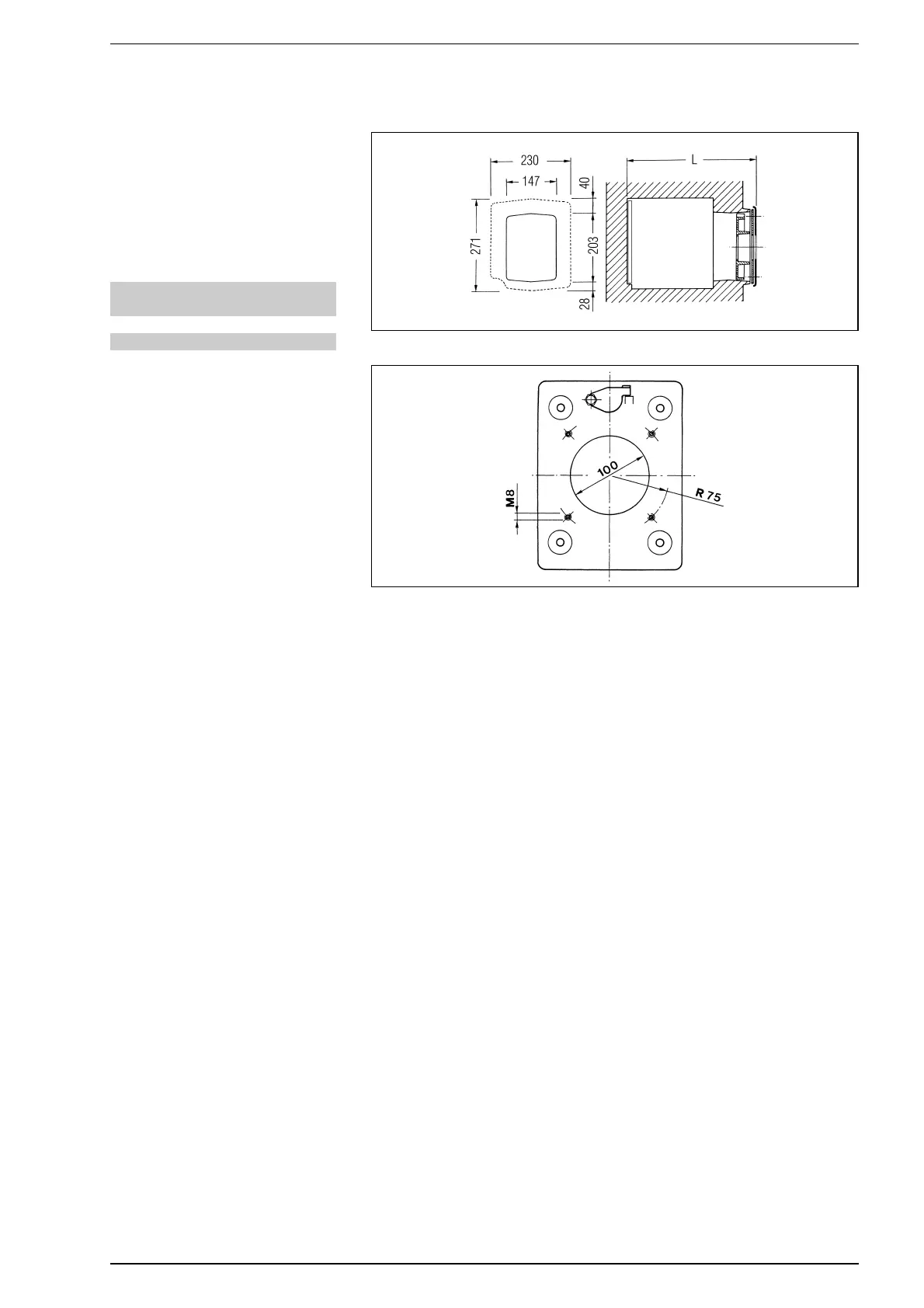

Fig. 3
L Volum focar
mm m
3
AR3 277 0,013109
AR4 - ARB4 377 0,019028
AR5 - ARB5 477 0,024947
Fig. 4
