buri de fixare;
– pozitionati vata minerala (2), fixati
panoul frontal (3) prin intermediul
suruburilor din dotare si montati la
loc placa de sustinere arzatorului.
– fixati brida de prindere superioara
(4) si cea inferioara (5) in partea
frontala a grupului de elementi, folo-
sind piulitele care se gasesc pe
tiranti;
– montati panoul lateral-stanga (6) si
cel lateral-dreapta (7), fixand partea
frontala a panourilor laterale la
panoul frontal (3), prin intermediul
clipsurilor autoblocante din dotare;
– blocati panourile laterale in bridele
de prindere, superioara si inferioa-
ra, prin intermediul celor 8 suru-buri
autofiletante din dotare;
– fixati cele doua panouri posterioare
(8) si (9) la panourile laterale, folo-
sind cele 10 suruburi autofiletante
din dotare;
– montati panoul frontal (10) si fixati-l
la panourile laterale prin intermediul
clipsurilor autoblocante;
– montati panoul de comanda (11),
introducand cele doua cleme infe-
rioare ale acestuia in orificiile preva-
zute pe panourile laterale si fixati-l
prin intermediul celor doua suruburi
autofiletante din dotare. Inainte de a
efectua aceasta operatie, fixati capi-
larele celor doua termostate si pe
cel al termometrului, introducand
respectivele sonde in teaca (13); blo-
cati-le prin intermediul presetupelor;
–
indepartati dopul (14) si introduceti
sonda termometrului, iar cu garnitura
presetupei etansati prin strangere;
– completati asamblarea mantalei,
fixand capacul acesteia (12) de par-
tile ei laterale.
NOTA: Pastrati cu grija documentatia
cazanului, si “Certificatul de Proba”
care este depozitat pe timpul tran-
sportului in camera de combustie.
2.6 CONEXIUNI ELECTRICE
Cazanul este echipat cu cablu electric
de alimentare. Acesta trebuie alimen-
tat cu tensiune monofaza-ta 230V-
50Hz, prin intermediul unui intrerupa-
tor general protejat cu o siguranta
fuzibila. Legaturile electrice ale termo-
statului de ambianta a carui montare
este obligatorie, pentru a permite o
mai buna reglare a temperaturii
ambiente, se vor realiza conform
descrierii din figura 6. Cuplati cablul de
alimentare al arzatorului si al pompei,
furnizate din dotare.
NOTA: Impamantarea, cazanului tre-
buie sa fie efectuata in mod corect.
Societatea SIME isi de-clina orice
responsabilitate, in cazul unor daune
sau vatamari corporale, datorate nee-
fectuarii impamantarii cazanului sau
efectuarii sale necorespunzatoare.
Inainte de efec-tuarea oricarei operatii
la tabloul electric, decuplati, alimenta-
rea electrica a cazanului.
64
LEGENDA
TS Termostat de siguranta
TA Regulator climatic
TC Termostat cazan
IG Intrerupator general
PI Pompa instalatie
B Arzator
SB Lampa semnalizare
“Avarie arzator”

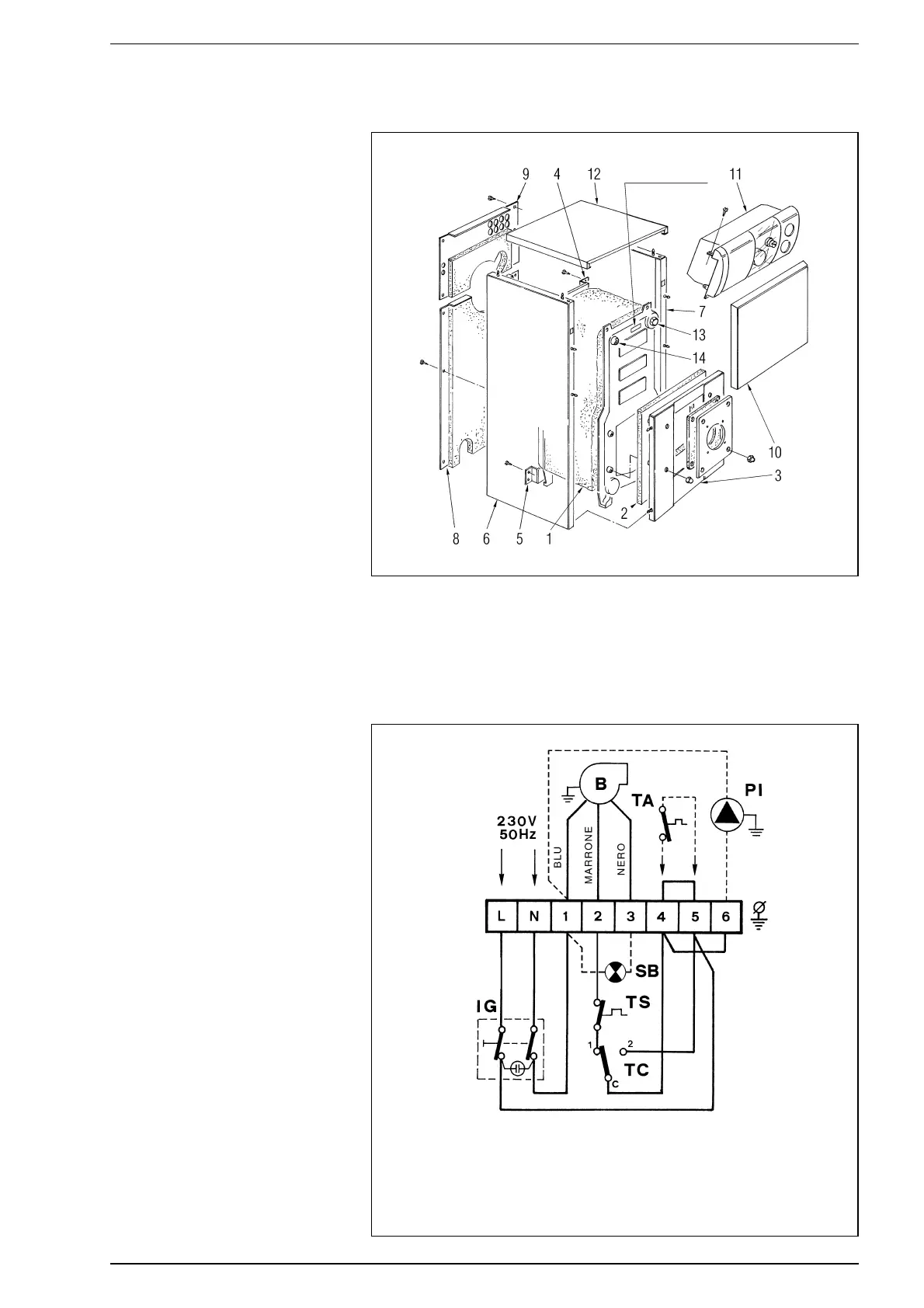

Fig. 6
Seria “AR”
Fig. 5
NUMAR MATRICOL
