65
3.1 CONTROALE PRELIMINARE
INAINTE DE PUNEREA
IN FUNCTIUNE
Inainte de punerea in functiune, efectua-
ti urmatoarele controale preliminare:
– asigurati-va ca s-a efectuat umple-
rea cu apa si aerisirea instalatiei;
– asigurati-va ca robinetele de tur si
retur sa fie deschise;
– verificati conducta de gaze arse -
sa nu fie obturata;
– asigurati-va ca legaturile electrice,
inclusiv impamantarea, au fost
efectuate corect,;
– verificati daca exista lichide sau
materiale inflamabile, in apropie-
rea cazanului;
– verificati ca pompa de circulatie
sa nu fie blocata.
3.2 PORNIREA SI
FUNCTIONAREA CAZANULUI
3.2.1 Pornirea cazanului
Pentru pornirea cazanului “AR” actio-
nati dupa cum urmeaza (figura 7):
– asigurati-va ca “Certificatul de
Proba” nu se afla in camera de
ardere;
–
alimentati cu tensiune cazanul, actio-
nand intrerupatorul general (1),
simultan se va aprinde si arza-torul;
– pozitionati rozeta termostatului de
reglaj, al cazanului (8) la o tempera-
tura minima de 60°C. Valoarea tem-
peraturii reglate se va controla cu
ajutorul termometrului (5).
Pentru punerea in functiune a cazanu-
lui model “ARB” procedati dupa cum
urmeaza (figura 7):
–
alimentati cu tensiune cazanul, actio-
nand intrerupatorul general (1).
Simultan se va aprinde arzatorul;
– selectati temperatura de functionare
a boilerului actionand rozeta termo-
statului de reglaj a boilerului (7).
Pompa de circulatie care deserveste
boilerul, va continua sa functioneze
pana in momentul obti-nerii tempera-
turii dorite. In regim A.C.M. arzatorul
va functiona automat pana cand tem-
peratura agen-tului termic va atinge
valoarea de 80°C, valoare controlata
de termostatul de limita (6). Tempera-
tura A.C.M. este controlatade termo-
statul boilerului (7) si poate fi vizualiza-
ta pe termometrul (5).
– dupa atingerea temperaturii de regim
A.C.M., cu selectorul (2) in pozitia
“Vara” se obtine atat oprirea arzato-
rului cat si a pompei de circulatie; cu
selectorul de regim (2) in pozitia
“Iarna”, se obtine punerea in functiune
a pompei instalatiei, comandata de
regulatorul climatic. In acest caz,
arzatorul va fi actio-nat de termosta-
tul de cazan (8) in baza temperaturii
reglate de beneficiar;
– pentru a garanta un randament op-
tim al cazanului, evitand posibila forma-
3 OPERATIUNI DE EXPLOATARE SI INTRETINERE

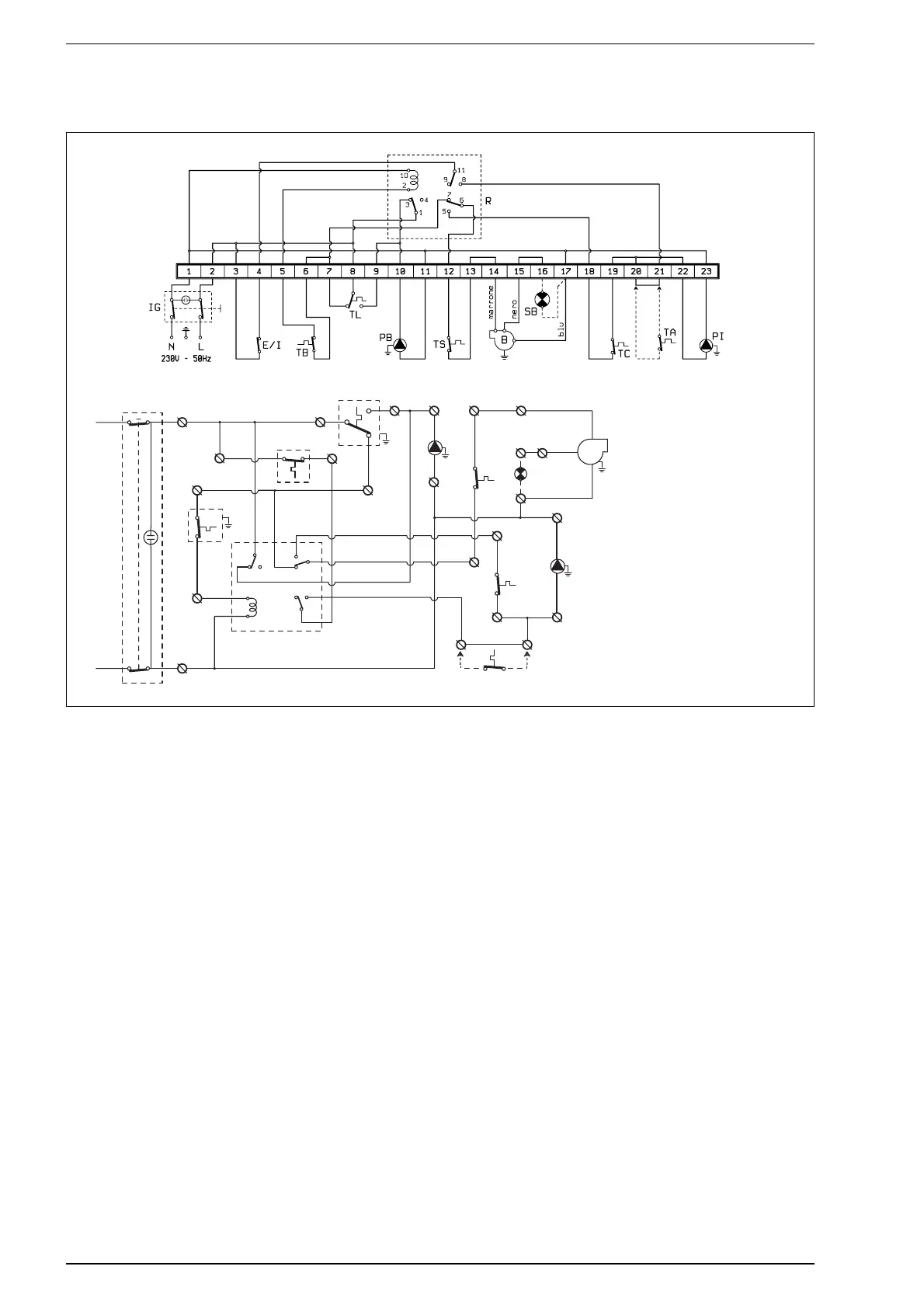

LEGENDA
TS Termostat de siguranta
SB Lampa semnalizare
“Avarie arzator”
EI Alegere regim functionare
“Vara/Iarna
TA Regulator climatic
TB Termostat boiler
TC Termostato cazan
TL Termostat de limita
IG Intrerupator general
PB Pompa boiler
PI Pompa instalatie
B Arzator
R Releu
Fig. 6/a
1
IG
TS
10
2
3
1
4
11
9
8
7
6
5
R
5
6
8
TL
9
PB
11
4
E/I
7
mar
r
one
13
14
12
19
22
TC
18
23
17
SB
16
15
230 V - 50 Hz
N
L
3
10
B
blu
ner
o
2
20
21
TA
TB
PI
Seria “ARB”
