essere eseguita da personale autorizzato
e con componenti originali Sime, pena la
decadenza della garanzia.
Per passare da gas metano a GPL e vice-
versa, eseguire le seguenti operazioni (fig.
32):
– Chiudere il rubinetto gas
– Smontare il collettore bruciatori (1).
– Sostituire gli ugelli principali (5) e la ron-
della in rame (4) con quelli forniti nel kit;
per eseguire questa operazione usare
una chiave fissa da 7.
– Inserire il ponte del connettore “META-
NO/GPL” della scheda elettronica sulla
posizione corrispondente al gas utilizzato
(4 fig. 22).
– Per la taratura dei valori di pressione gas
massima e minima vedere il punto 4.4.1.
– Ad operazioni ultimate applicare l’etichet-
ta indicante la predisposizione gas forni-
ta nel kit.
NOTA:
Nel montare i componenti tolti sostituire
le guarnizioni gas e, dopo il montaggio,
collaudare a tenuta tutte le connessioni
gas usando acqua saponata o appositi
prodotti, evitando l’uso di fiamme libere.

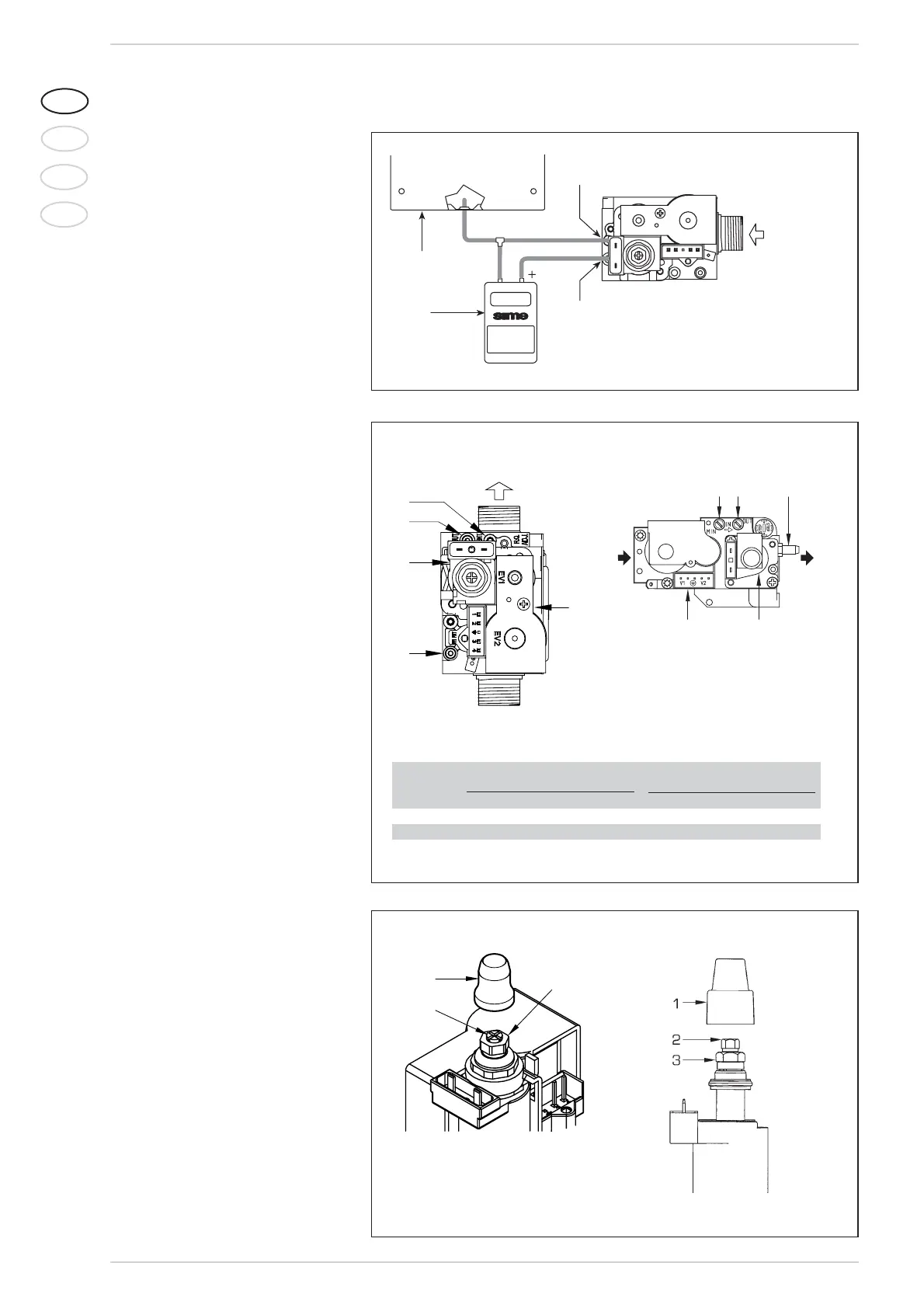

4.4.1 Regolazioni pressioni valvola
Per effettuare la taratura delle pressioni
massima e minima sulle valvole SIT 845
SIGMA o HONEYWELL VK 4105M procede-
re nel seguente modo (fig. 29):
– Collegare la colonnina o un manometro
alla presa a valle della valvola gas.
Nelle versioni “BF” scollegare il tubetto
della presa VENT della valvola (5 fig. 28).
– Togliere il cappuccio (1) del modulatore.
– Porre la manopola del potenziometro
sanitario al massimo.
– Accendere la caldaia agendo sul commu-
tatore a quattro vie ed aprire totalmente
un rubinetto acqua calda sanitaria.
– Ricordare che per le regolazioni le rota-
zioni in senso orario aumentano la pres-
sione quelle in senso antiorario la dimi-
nuiscono.
– Regolare la pressione massima agendo
dul dado (3) con una chiave fissa (da 10
per 845 SIGMA, da 9 per VK4105) ricer-
cando il valore della pressione massima
indicato in Tabella 4.
– Solo dopo aver effettuato la regolazione
della pressione massima, regolare la
minima.
– Disinserire l’alimentazione del modulato-
re, mantenere il rubinetto acqua sanita-
ria aperto.
– Tenere bloccato il dado (3) girare la vite
(2), per 845 SIGMA, o il dado (2), con
chiave fissa da 7 per VK4105, per ricer-
care il valore della pressione minima indi-
cata in Tabella 4.
– Spegnere e riaccendere più volte la cal-
daia, mantenendo sempre aperto il rubi-
netto acqua calda sanitaria e verificare
che le pressioni massima e minima corri-
spondano ai valori stabiliti; se necessario
18
IT
ES
PT
GB
1
2
3
4
Fig. 27
LEGENDA
1 Presa pressione a valle
2 Presa VENT
3 Camera stagna
4 Manometro differenziale
3
4
2
1
5
6
1
2
4
3
5
SIT 845 SIGMA HONEYWELL VK 4105M
LEGENDA
1 Modulatore
2 Bobine EV1-EV2
3 Presa pressione a monte
4 Presa pressione a valle
5 Presa VENT
3
2
1
Fig. 29
LEGENDA
1 Cappuccio in plastica
2 Regolazione pressione minima
3 Regolazione pressione massima
SIT 845 SIGMA HONEYWELL VK 4105M
TABELLA 4
Pressione max. Corrente Pressione min. Corrente
Tipo di gas bruc. mbar modulatore bruc. mbar modulatore
25/60 OF 25/60 BF 30/60 BF mA 25/60 OF 25/60 BF 30/60 BF mA
Metano (G20) 9,7 11,0 11,3 130 1,8 2,0 2,2 0
Butano (G30) 27,5 28,2 28,0 165 5,0 4,9 5,5 0
Propano (G31) 35,5 36,2 36,0 165 5,0 4,9 5,5 0
Fig. 28
