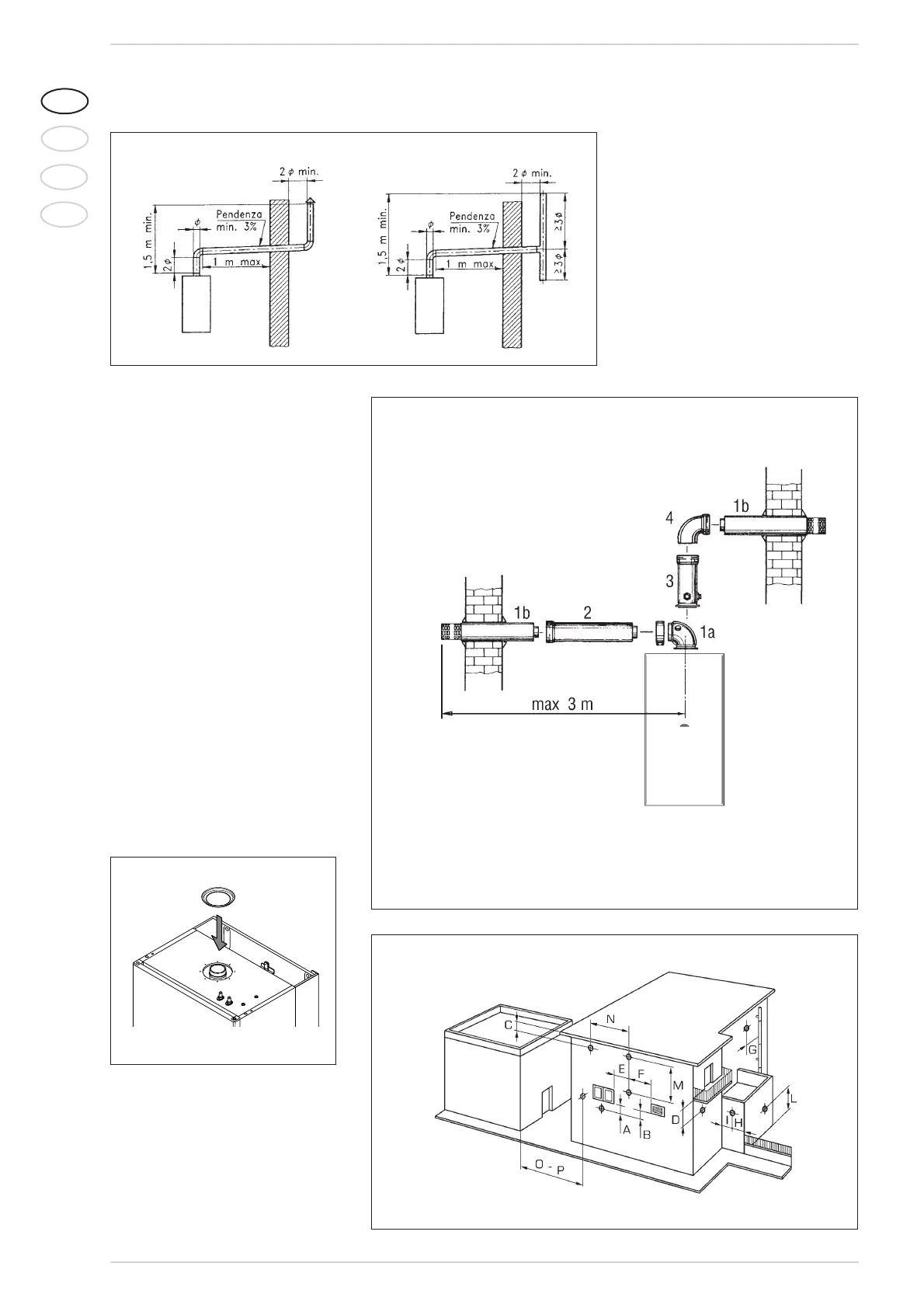

La figura 8/a evidenzia alcune applicazioni
di terminali di tiraggio, che assicurano la
corretta evacuazione dei prodotti della
combustione in caso di scarico a parete.
Nel realizzare gli scarichi a parete, oltre al
rispetto delle quote riportate, si consiglia di
seguire le indicazioni previste nell’art. 5 del
DPR 412/93.
2.9 CONDOTTO COASSIALE
“25/60 BF - 30/60 BF”
Il condotto di aspirazione e scarico coassia-
le ø 60/100 viene fornito in un kit cod.
8084813 corredato di foglio istruzioni per
il montaggio.
2.9.1 Installazione diaframma
Il diaframma viene fornito di serie unita-
mente alla caldaia vers. “30/60 BF”.
Per il posizionamento vedere fig. 9.
ATTENZIONE: Installare il diaframma solo
quando la lunghezza del condtto coassiale
ø 60/100 è inferiore a 1 m.
2.9.2 Accessori condotto coassiale
Gli accessori necessari alla realizzazione di
questa tipologia di scarico e alcuni tra i
sistemi di collegamento che è possibile pra-
ticare sono riportati in fig. 10.
Con la curva fornita nel kit la lunghezza
massima del condotto non dovrà supera-
re i 3 metri.
2.9.3 Posizionamento
terminali di scarico
I terminali di scarico per apparecchi a tirag-
gio forzato possono essere situati sulle
pareti perimetrali esterne dell'edificio.
A titolo indicativo e non vincolante, riportia-
mo nella Tabella 1 le distanze minime da
rispettare facendo riferimento alla tipologia
di un edificio indicato in fig. 11.
Per il posizionamento dei terminali di sca-
rico attenersi alle norme UNI 7129/92,
al DPR n. 412 del 26/08/93, alle norme
dei Vigili del Fuoco, alle disposizioni ema-
nate da Comuni, Regioni e ULSS.
8
IT
ES
PT
GB
Fig. 8/a
LEGENDA
1a-b Kit condotto coassiale L. 810 cod. 8084813
2a Prolunga L. 1000 cod. 8096100
2b Prolunga L. 500 cod. 8096101
3 Prolunga verticale L. 200
con prese prelievo cod. 8086908
4 Curva supplementare a 90° cod. 8095800
Fig. 11
Fig. 10
Fig. 9
ATTENZIONE:
L’inserimento di ogni curva supplementare a 90° riduce il tratto disponibile di 0,90 metri.
L’inserimento di ogni curva supplementare a 45° riduce il tratto disponibile di 0,45 metri.
