3.5 Válvula de seguridad
Es obligatoria la instalación de la válvula
de seguridad, que se suministra con el
aparato. El rango de presión de la vál-
vula de seguridad debe ser de 0,75Mpa
(7,5Bar). A la hora de hacer la instala-
ción, debe colocar un tubo de desagüe
en el orificio de la válvula, para en caso
de que haya exceso de presión pueda go-
tear, y así desalojar la presión del inte-
rior del depósito. Asegúrese de que las
tuberías no están obstruidas para evitar
la sobrepresión
– instale la válvula de seguridad en la
toma del agua fría, marcada con un
aro de color azul, en la zona inferior
del termo.
– la válvula debe accionarse periódica-
mente para evitar acumulación de cal
y que pueda quedar bloqueada.
– el drenaje del termo se realiza accio-
nando la palanca de la válvula de se-
guridad.
POSICION
TRABAJO
POSICION
VACIADO
Fig. 5

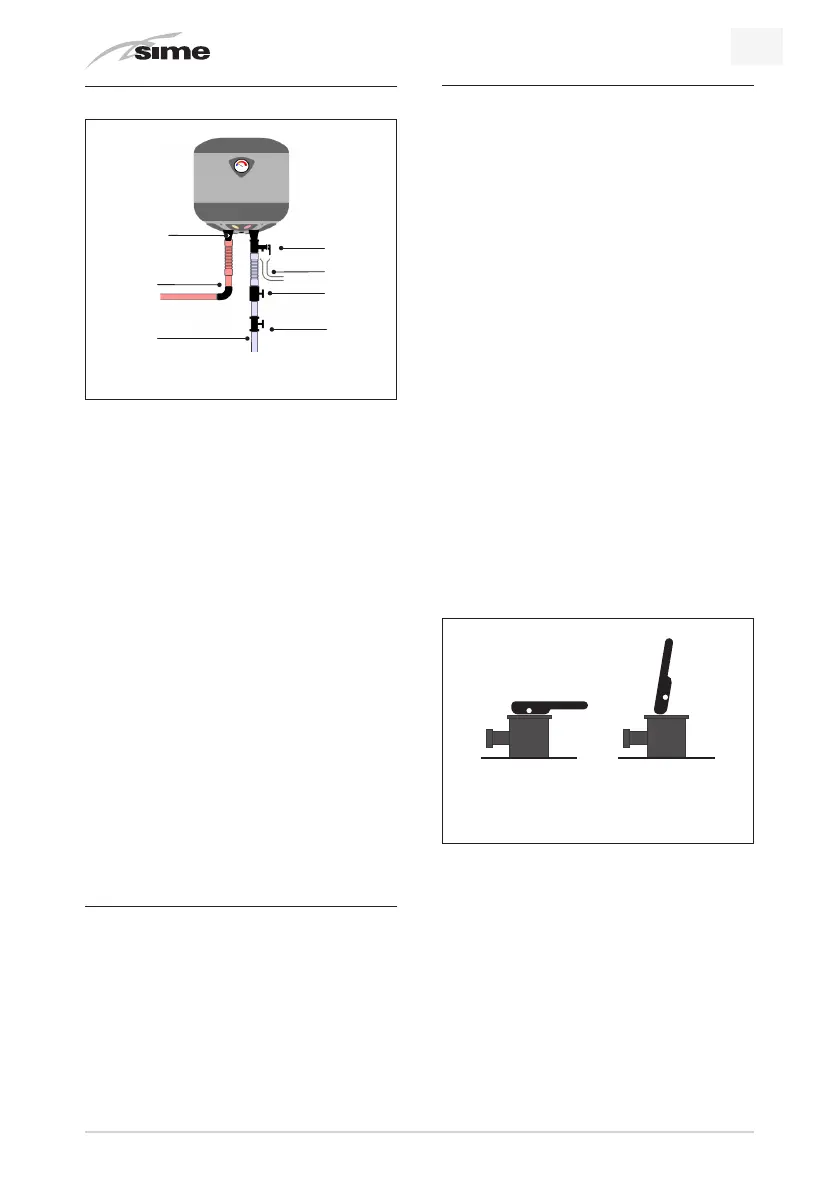

3.3 Conexión hidraulica
2
1
5
6
4
3
7
Fig. 4
1 manguitos electrolíticos
2 salida agua caliente (2)
3 entrada de agua fría general (3)
4 reductor de presión si la presión
de la red es superior a 5 bar (4)
5 llave de paso (5)
6 evacuación hacia el alcantarillado (6)
7 válvula de seguridad que hay que
maniobrar manipular dos veces por
mes (7) (Ver fig.5)
La entrada y salida del agua están mar-
cadas: la entrada es de agua fría (color
azul) y la salida es de agua caliente (co-
lor rojo).
Es recomendable hacer la instalación
cerca de una toma de agua caliente para
evitar pérdidas
de calor por la excesiva longitud de las
tuberías y cerca de tuberías de desagüe,
para facilitar las operaciones de vaciado
del tanque.
3.4 Suministrados de serie
con el Termo eléctrico
Es obligatoria la colocación de las cone-
xiones antielectrolisis, para que la ga-
rantía sea efectiva. Sin ellos la vida útil
del tanque queda reducida y el aparato
queda fuera de garantía, por ser consi-
derado mala instalación.
