– el agua goteará por la tubería de des-
agüe de la válvula de seguridad, por lo
que debe dejarse abierta a la atmos-
fera o debe ser instalada con una in-
clinación contínua evitando dobleces y
libre de un ambiente helado.
– conecte el latiguillo a la válvula de se-
guridad. asegúrese de que la presión
del agua suministrada no excede de
los 3bar. si fuera superior a esta pre-
sión, hay riesgo de que válvula fugue
agua cuando el termo trabaje, por
lo que será necesaria la instalación
de una válvula reductora de presión.
(fig.5)
– conecte el otro latiguillo al tubo de
salida del agua caliente, marcado con
anillo rojo.
3.6 Llenado del termo
a
ATENCIÓN
No enchufe el termo a la red
eléctrica antes de que esté
completamente lleno, esto da-
ñaría la resistencia eléctrica.
– abra la llave de paso, para facilitar la
entrada de agua al termo.
– abra un grifo de agua caliente (baño,
fregadero, etc) para permitir que salga
el aire de dentro del termo y de la ins-
talación. el termo estará lleno cuando
por el grifo de agua caliente que haya
abierto, deje de salir aire y salga agua.
– compruebe que no existen fugas de
agua por ninguna de las conexiones
de la instalación.
m
ADVERTENCIA
La conexión eléctrica solo debe
realizarse después de estas
operaciones.
m
ADVERTENCIA
En presencia de agua con valor
de dureza > 20º TH (donde 1ºTH
= grado francés = 10 mg CaCo3 /
l) se debe instalar un descalcifi-
cador de agua para reducir las
incrustaciones dentro el termo
y preservar la eficiencia del ele-
mento calefactor eléctrico y la
unidad de seguridad del agua.
3.7 Conexión eléctrica
Asegúrese de que el voltaje de la red co-
rresponde con el indicado en el aparato y
que la instalación soporta la potencia de
la resistencia que monta el termo eléc-
trico.
Debe usarse un interruptor bipolar con-
forme a los estándares EN (contacto
abiertos al menos 3mm y preferible-
mente con fusibles) para desconectar el
aparato de la red eléctrica. La conexión
debe hacerse quitando la tapa de protec-
ción eléctrica e insertando los cables de
color marrón y azul en los terminales del
termostato L (L1 y L2).
El termo debe conectarse también con el
cable amarillo/verde a la toma de tierra,
tal y como se muestra en el siguiente
diagrama del circuito eléctrico. (Fig. 7)
D
2
1
A
B
E

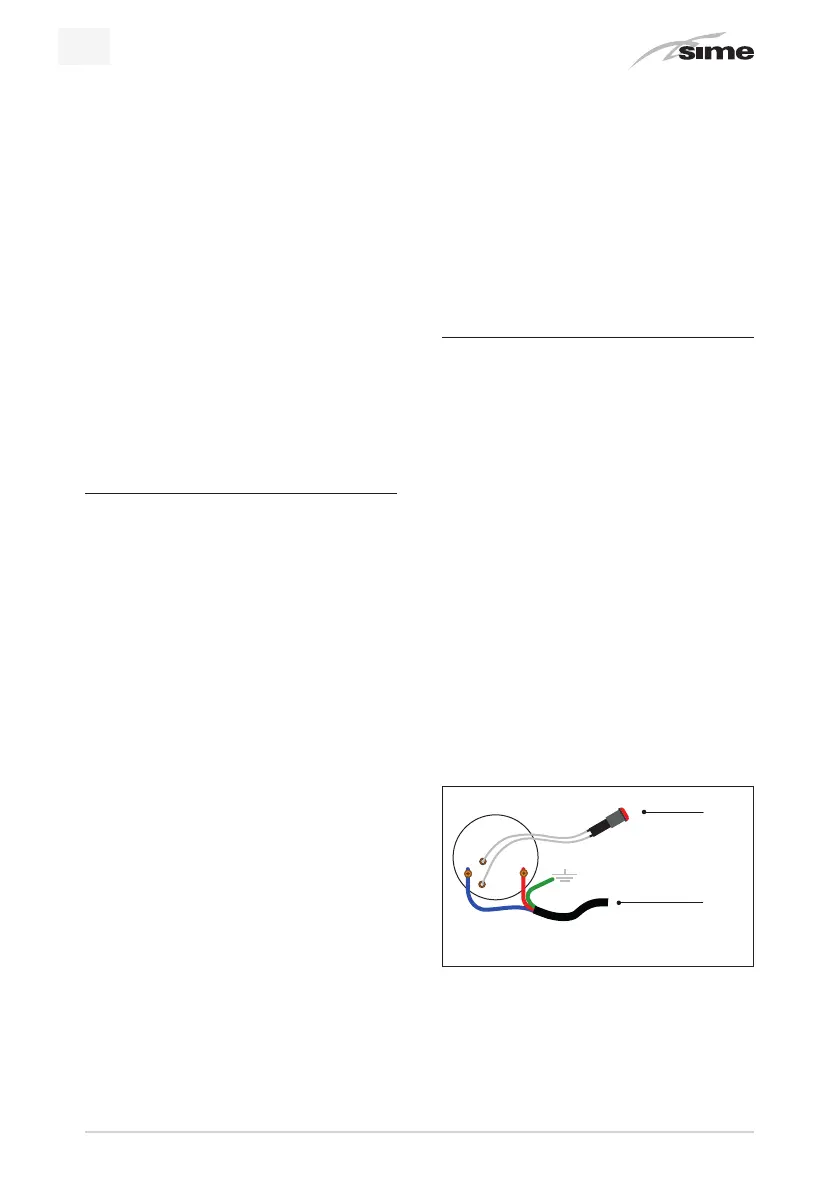

Fig. 6
–
(C)
Lampara
–
(D)
Cable alimentacion eléctrica
