33
indica en la fig. 7. Para utilizar la toma de
aire predispuesta es necesario ejecutar las
siguientes operaciones (fig. 7):
– Quite el fondo de la toma de aire cortán-
dolo con un utensilio (a);
– Vuelque la toma de aire (b), y reemplace
la junta (5) con aquella suministrada en
el kit cód. 8089904;
– Introduzca el diafragma de aspiración
suministrado en el kit de accesorios cód.
8089904 hasta llevarlo a tope.
Proteja la aspiración con el accesorio opcio-
nal c
ó
d. 8089501. El montaje del accesorio
se realiza obteniendo un tronquito de L= 50
mm de cualquier alargador ø 80, que debe
introducirse sobre la toma de aire sobre la
cual luego debe introducirse el accesorio
que deberá bloquearse al tronquito con los
respectivos tornillos (fig. 7/a). El kit de acce-
sorios c
ó
d. 8089904 está suministrado
con el diafragma aspiración que tiene que
ser empleado, en función de la pérdida de
carga máxima permitida, como se indica en
fig. 7/b. La pérdida de carga máxima per-
mitida no tendrá que resultar superior a
7,6 mm H2O en la versión “25 BF TS” - 9
mm H2O en la versión “30 BF TS”.
Dado que la longitud máxima del conducto
está determinada sumando las pérdidas de
carga de los accesorios individuales introdu-
cidos, para el cálculo, refiérase a la Tabla 1.
2.7.2 Conducto coaxial
El conducto de aspiración y evacuación coa-
xial ø 60/100 se suministra en un kit cód.
8084811, junto a la hoja de instrucciones
pata su montaje. Con la curva proporcio-
nada en el kit, la longitud máxima del tubo
no deberá superar los 3,5 m en la versión
“25 BF TS” - 3 metros en la versión “30
BF TS”. Con el uso de la alargadera verti-
cal cód. 8086908 la parte terminal del
conducto deberá tener siempre una salida
horizontal.
Para el enlace a la caldera y a las
distintas tipologías de modalidad de descar-
ga, véase la fig.
8.
Instalación diafragma
De serie la caldera esta suministrada con el
diafragma ø 86 (vers. “25 BF TS”) y ø 87,5
(vers. “30 BF TS”). En las tipologías de eva-
cuación C12-C42 instale el difragma sólo
cuando la longitud del conducto coaxial es
inferior a 1 metro. En las tipologías de des-
carga C32 pida a parte el diafragma, sumi-
nistrado como opcional, de utilizar en base
a las indicaciones de la fig. 8.
2.7.3 Conductos separadas ø 80
Durante la instalatión habrá que respetar
las disposiciones requeridas por las Nor-
mas y unos consejos prácticos:
–
Con aspiración directa del exterior, cuando
el conducto es más largo de 1 m, acon-

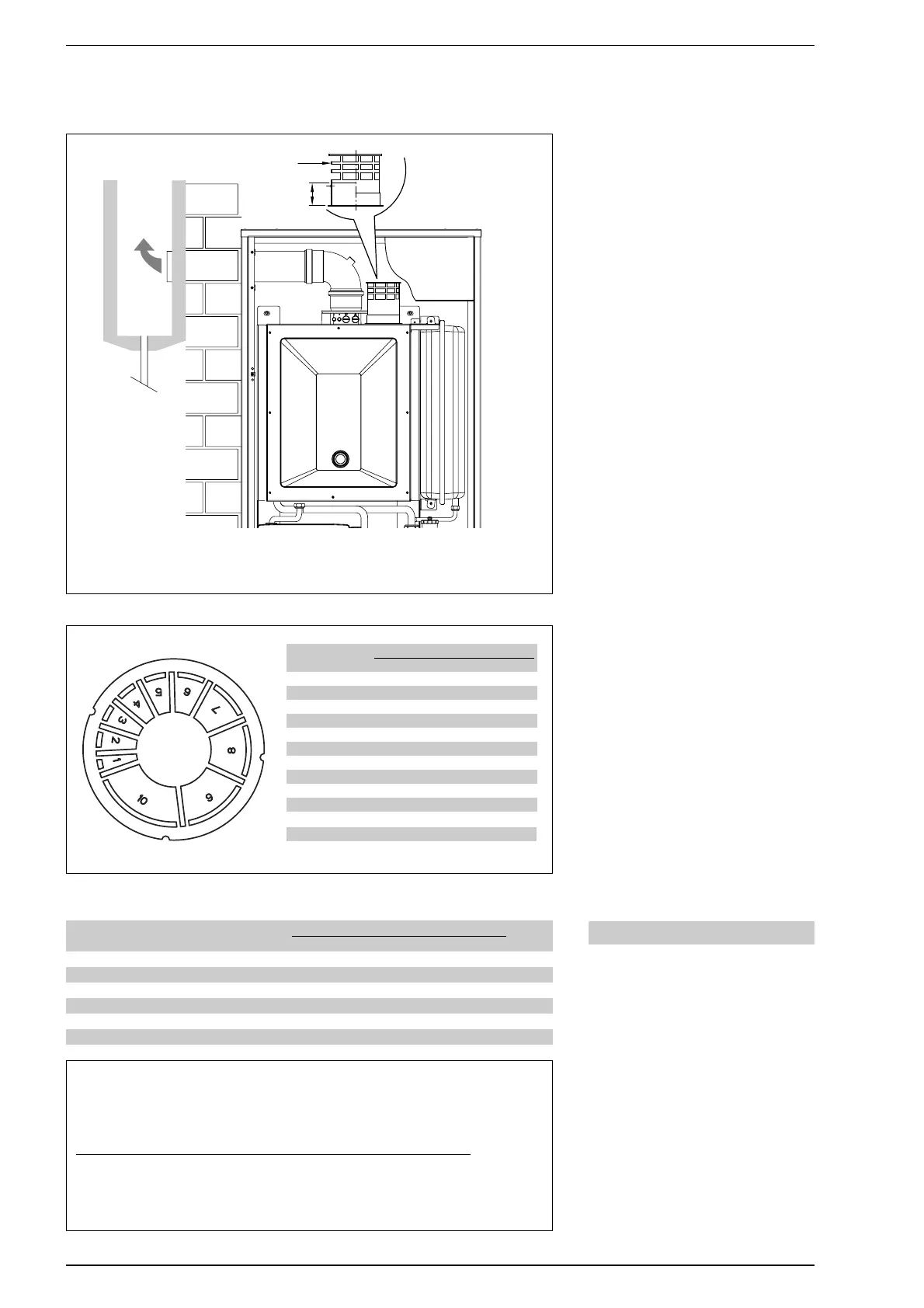

Fig. 7/b
cod. 8089501
Fig. 7/a
TABLA 1
Accesorios ø 80 Pérdida de carga (mm H
2O)
25 BF TS 30 BF TS
Curva de 90° MF 0,40 0,45
Curva de 45° MF 0,30 0,35
Alargadera L. 1000 (horizontal) 0,30 0,35
Alargadera L. 1000 (vertical) 0,20 0,25
Terminal salida al techo L. 1390 0,50 0,55
Tee descarga condensación 1,00 1,05
Ejemplo de cálculo de instalación consentida en la vers. “25 BF TS” en cuanto la suma de las
pérdidas de carga de cada uno de los accesorios introducidos es inferior a los 7,6 mm H
2O:
10 metros tubo horizontal ø 80 x 0,30 3,00 mm H2O
n° 3 curvas 90° ø 80 x 0,40 1,20 mm H
2O
Pérdida de carga total 4,20 mm H2O
Con esta pérdida de carga total se debe quitar del diafragma aspiración los sectores del n°
1 al n° 5.
ATENCION: El conducto de evacuaci
ó
n de los humos puede ser instalado
con una salida posterior, lateral derecha, lateral izquierda y anterior.
Descarga
condensación
N° sectores Pérdida de carga total mm H2O
a quitar 25 BF TS 30 BF TS
ninguno 0 ÷ 0,8 -
n° 1 0,8 ÷ 1,6 -
n° 1 y 2 1,6 ÷ 2,4 0 ÷ 1,0
de n° 1 hasta 3 2,4 ÷ 3,1 1,0 ÷ 2,0
de n° 1 hasta 4 3,1 ÷ 3,8 2,0 ÷ 3,0
de n° 1 hasta 5 3,8 ÷ 4,5 3,0 ÷ 4,0
de n° 1 hasta 6 4,5 ÷ 5,2 4,0 ÷ 4,8
de n° 1 hasta 7 5,2 ÷ 5,8 4,8 ÷ 5,6
de n° 1 hasta 8 5,8 ÷ 6,4 5,6 ÷ 6,4
de n° 1 hasta 9 6,4 ÷ 7,0 6,4 ÷ 7,2
de n° 1 hasta 10 - 7,2 ÷ 8,0
sin diafragma 7,0 ÷ 7,6 8,0 ÷ 9,0
