34
sejamos el aislamiento para evitar, en los
periodos particularmente fríos, la forma-
ción de rocío en el exterior de la tubería.
– Con un conducto de evacuación coloca-
do en el exterior del edificio, o en ambien-
tes fríos, es necesario proceder al aisla-
miento para evitar falsos encendidos del
quemador. En estos casos, es necesario
preveer un sistema de recogida del con-
densado en la tubería.
– En caso que se deba atravesar paredes
inflamables aísle el tramo que atraviesa
el conducto de evacuación humos con un
aislamiento en lana de vidrio espesor 30
mm, densidad 50 kg/m
3
.
La longitud máxima total obtenida suman-
do las longitudes de las tuberías de aspira-
ción y de evacuación se determina por las
pérdidas de carga de cada uno de los acce-
sorios introducidos y no deberá resultar
superior a los 7,6 mm H2O en el modelo
“25 BF TS” - 9 mm H2O en el modelo “30
BF TS”. Para las pérdidas de carga de los
accesorios hacer referencia a la Tabla 2.
Para realizar esta tipología de evacuación se
suministra un kit conductos separados c ó d.
8089904. Para el montaje de los compo-
nentes del kit véase las instrucciones indica-
das en el punto 2.7.1. Para el enlace a la cal-
max 3,5 m vers.
"25"
max 3 m vers.
"30 - 35"

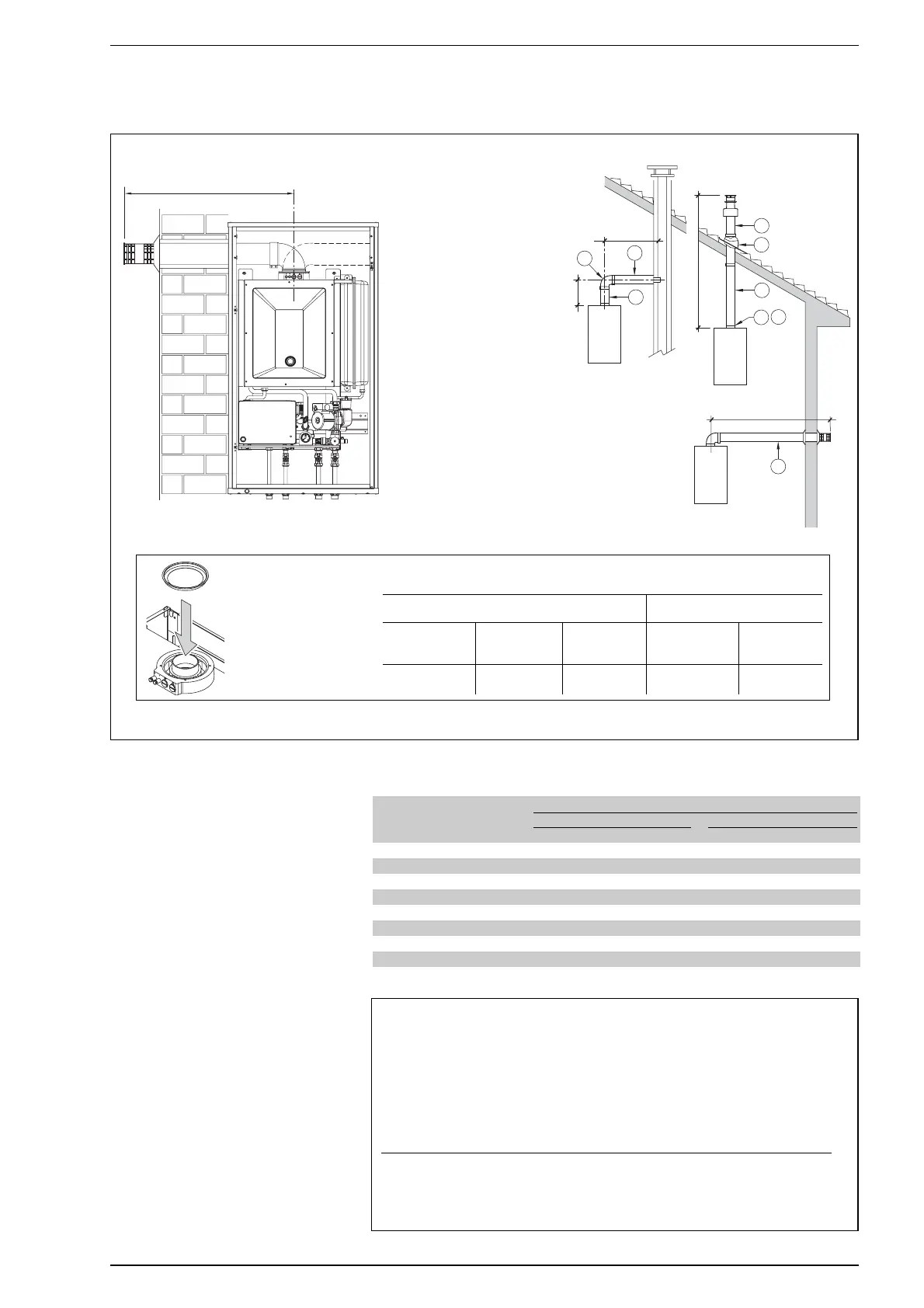

Fig. 8
C12
C32
C42
3
1
2
7
6
4
3
2
min 1,3 m - max 5 m
8
x
y
x + y = max 3,5 m "25"
x + y = max 3,0 m "30-35"
max 3,5 m "25"
max 3,0 m "30-35"
LEYENDA
1 Kit conducto coaxial
cód. 8084811
2 a Alargadera L. 1000 cód. 8096103
2 b Alargadera L. 500 cód. 8096102
3 Alargadera vertical
L. 200 cód. 8086908
4 Curva suplementaria
de 90° cód. 8095801
6 Teja con articulación
cód. 8091300
7 Terminal salida techo
L. 1284 cód. 8091200
8 Descarga condensación
vertical L. 200
cód. 8092803
En las tipologías de eva-
cuación C12-C42 i nsta-
le el diafragma ø 86 y ø
87,5 sólo cuando la lon-
gitud del conducto
coaxial es inferior a 1
metro.
TIPOLOGIA DE EVACUACION COAXIAL
ATENCIÓN:
– La instalación de cada curva suplementaria de
90° reduce el tramo disponible de 0,90 metros.
– La instalación de cada curva suplementaria de
45° reduce el tramo disponible de 0,45 metros.
– La introducción del recuperador de condensación
(8) está aconsejada para tramos verticales supe-
riores a 2,5 metros, limitando la longitud máxima
a 4 metros.
En la tipología de evacuación C32 utilice, en función de la longitud del conducto y sin
curvas añadidas, los siguientes diafragmas:
Instalaciones con la alargadera I
nstalaciones con el recuperador
vertical L. 200 cód. 8086908 de condensación cód. 8092803
Diafragma Diafragma Sin Diafragma Ninguno
ø 86 ø 87,5 diafragma ø 87,5 diafragma
(cód. 6028623) (cód. 6028624) (cód. 6028624)
L mín = 1,3 m L mín = 2,5 m L mín = 4 m L m á x = 2,5 m L mín = 2,5 m
L m á x = 2,5 m L m á x = 4 m L m á x = 5 m L m á x = 4 m
TABLA 2
Accesorios ø 80 Pérdida de carga (mm H
2
O)
25 BF TS 30 BF TS
Aspirac. Evacuac. Salida a techo Aspirac. Evacuac. Salida a techo
Curva de 90° MF 0,30 0,40 – 0,30 0,45 –
Curva de 45° MF 0,20 0,30 – 0,20 0,35 –
Alargadera L.1000 (horizontal) 0,20 0,30 – 0,20 0,35 –
Alargadera L.1000 (vertical) 0,30 0,20 – 0,30 0,25 –
Terminal de evacuación – 0,30 – – 0,35 –
Terminal de aspiración 0,10 – – 0,10 – –
Colector 0,20 – – 0,30 – –
Terminal salida a techo L.1390 – – 0,50 – – 0,55
Tee descarga condensación – 1,00 – – 1,05 –
Ejemplo de cálculo de instalación consentida en la vers. “25 BF TS” en cuanto la suma de las pérdi-
das de carga de cada uno de los accesorios introducidos es inferior a los 7,6 mm H
2O:
A spiración Evacuación
8 metros tubo horizontal ø 80 x 0,20 1,60 –
8
metros tubo horizontal ø 80 x 0,30 – 2,40
n° 2 curvas 90° ø 80 x 0,30 0,60 –
n° 2 curvas 90° ø 80 x 0,40 – 0,80
n° 1 terminal ø 80 0,10 0,30
P érdida de carga total 2,30 + 3,50 = 5,8 mm H2O
Con esta pérdida de carga total se debe quitar del diafragma aspiración los secto-
res del 1 al n° 7.
