dera y a las distintas tipologías de modalidad
de evacua
ción
, véase la fig. 8/a.
2.8 CONEXION ELECTRICA
Para la alimentación eléctrica, que deberá
ser efectuada con tensión monofásica
230V-50Hz, utilizar el cable tripular sumi-
nistrado con la caldera que será conectado
a un interruptor general protegido por fusi-
bles con distancia entre los contactos de 3
mm. En caso de sustitución, dicho cable
deberá ser suministrado por SIME.
NOTA: El equipo debe ser conectado a una
instalación de puesta a tierra eficaz. SIME
declina toda responsabilidad por daños a
personas o cosas causados de la no ins-
talación de la toma de tierra de la caldera.

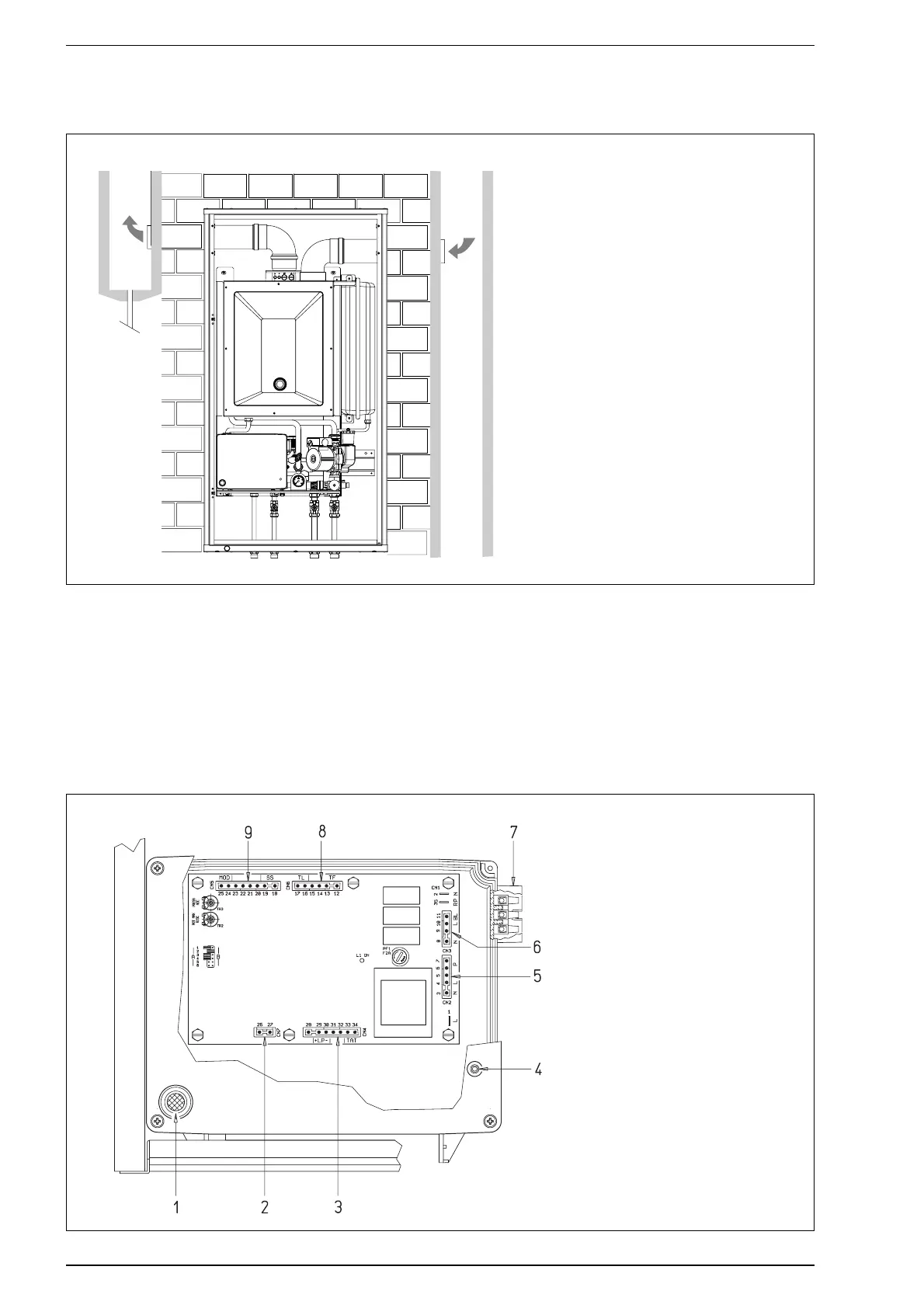

2.8.1 Cuadro eléctrico (fig. 9)
Para acceder al tablero eléctrico desconec-
te la alimentación eléctrica y destornillar los
tornillos que fijan la tapa a la caja que encie-
rra las conexiones.
El tablero puede ser inclinado hacia abajo
quitando los dos tornillos que lo bloquean al
bastidor.
35
LEYENDA
1 Pulsador desbloqueo
caja de control de llama
2 Conector cableado CN7
3 Conector cableado CN4
4 Indicador de falta agua
5 Conector cableado CN2
6 Conector cableado CN3
7 Conexión mando remoto
8 Conector cableado CN6
9 Conector cableado CN5
Fig. 9
TIPOLOGÍA DE EVACUACION
CONDUCTOS SEPARADOS
C12 Evacuación y aspiración de pared sometidos
a las mismas condiciones de viento. Si es
con conductos separadas, los terminales
tienen que ser inscritos en un cuadrado de
50 cm de lado.
C32 Evacuación y aspiración de techo sometidos
a las mismas condiciones de viento, pero
sólo con terminal de techo concéntrico
C42 Evacuación y aspiración en chimeneas comu-
nes separadas, pero sometidas a las
mismas condiciones de viento.
C52 Evacuación y aspiración de pared o de techo
separadas y, de todos modos, en zonas con
presión distinta, pero no sobre paredes
opuestas
C82 Evacuación en chimenea individual o común y
aspiración de pared.
Fig. 8/a
Descarga
de agua de
condensación
