40
– Abrir totalmente un grifo de agua calien-
te sanitaria.
– Recuerde que para las regulaciones las
rotaciones en sentido horario aumentan
la presión, aquellas en sentido antihora-
rio la disminuyen.
– Regular la presión máxima accionando
sobre la tuerca (3) con una llave fija de
10 buscando el valor de la presión máxi-
ma indicada en la Tabla 4.
– Sólo luego de haber efectuado la regula-
ción de la presión máxima, regular la
mínima.
– Desconectar la alimentación del modula-
dor, mantener el grifo de agua sanitaria
abierto.
– Tener bloqueada la tecla (3) girar el tor-
nillo (2) para buscar el valor de la pre-
sión mínima indicada en la Tabla 4.
– Apagar y encender nuevamente varias
veces la caldera, manteniendo siempre
abierto el grifo del agua caliente sanita-
ria y verificando que las presiones máxi-
mas y mínimas correspondan a los valo-
res establecidos; si es necesario corre-
gir las regulaciones.
– Efectuadas las regulaciones asegúrese
que esté conectada la alimentación al
modulador.
– Conectar nuevamente el tubo en la toma
VENT de la válvula.
– Desconectar el manómetro teniendo cui-
dado de enroscar el tornillo de cierre de
la toma de presión.
– Colocar nuevamente la capucha de plá-
stico (1) sobre el modulador y sellar todo
eventualmente con gota de color.
4.4 LIMPIEZA Y MANTENIMIENTO
Al final de la temporada de calefacción, es
obligatorio llevar a cabo la limpieza y un con-
trol de la caldera, actuando de la manera
siguiente:
– Quitar la corriente a la caldera y cerrar el
grifo de la alimentación gas.
– Desmontar el grupo quemadores-colec-
tor gas. Limpiar el interior de los quema-
dores con un chorro de aire para dejar
salir el polvo que se haya acumulado.
– Limpiar el intercambiador de calor qui-
tando el polvo y eventuales residuos de la

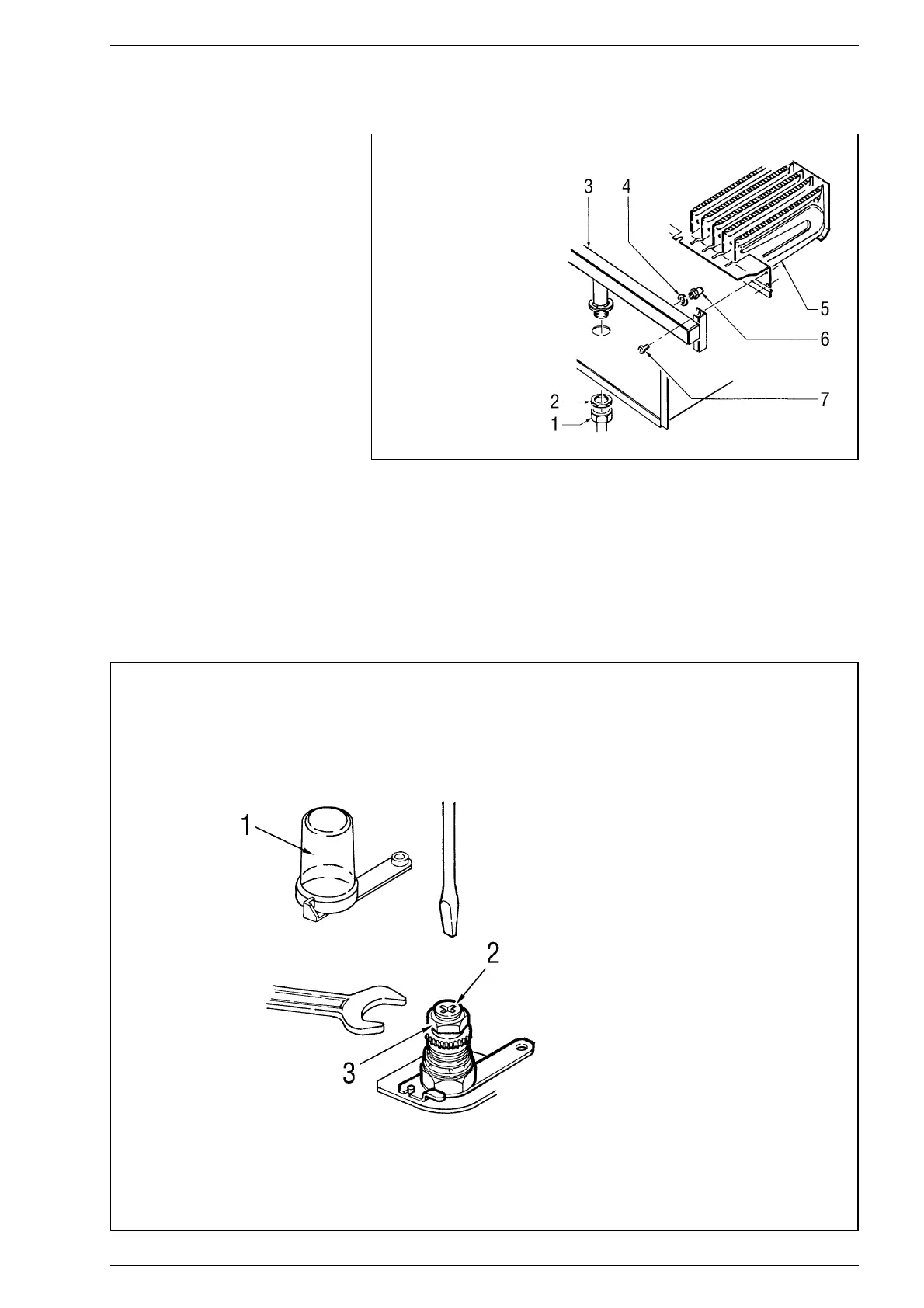

LEYENDA
1 Tuerca 1/2”
2 Contratuerca 1/2”
3 Colector quemadores
4 Arandela ø 6,1
5 Quemadores
6 Inyector
7 Tornillo
ATENCIÓN: Para garantizar
el cierre hermético, durante
la sustitución de los inyecto-
res, utilice siempre la aran-
dela (4) suministrada en el
kit, también en los grupos
de quemadores en los cua-
les no está prevista.
Fig. 17
LEYENDA
1 Capucha
2 Tuerca regulac. presión mínima
3 Tornillo regulac. presión máxima
Fig. 18
