combustión. Jamás se deberán utilizar
productos químicos o cepillos de acero
tanto para la limpieza del intercambiador
de calor como para el quemador.
– Asegurarse que la parte superior de los
quemadores con agujeros, no tenga
incrustaciones.
– Volver a montar las partes de la caldera
respetando la sucesión de las fases.
– Controlar el funcionamiento del la caja de
control de llama y del quemador principal.
–
Después del montaje hay que ensayar la
estanqueidad de todas las conexiones
de gas, utilizando agua y jabón o produc-
tos apropiados, evitando el uso de lla-
mas libres.
El mantenimiento preventivo y el control
del funcionamiento de los aparatos y de
los sistemas de seguridad deberán ser lle-
vados a cabo por técnicos autorizados.
4.4.1
Limpieza del filtro
circuito
de calefacci
ó
n
(fig. 19)
Para la limpieza del filtro cierre los grifos de
interceptación ida/retorno de la instala-
ción, quite tensión al cuadro de mandos,
desmonte la envolvente y vacíe la caldera
desde la descarga respectiva (8 fig. 6)
hasta que el hidrómetro no marque “cero”.
Coloque debajo del filtro un recipiente de
recolección, destornille el tapón y proceda
con la limpieza eliminando las impurezas e
incrustaciones de residuos calcáreos.
Antes de montar nuevamente el tapón con
el filtro controle el o-ring de retención.
4.5 ANOMALIAS DE
FUNCIONAMIENTO
El quemador principal no se pone en mar-
cha ni en funcionamiento sanitario ni en
calefacción.
–
En el visualizador del mando remoto apare-
ce el mensaje “ALL 02”: controlar y even-
tualmente sustituir el presóstato agua (PA).
– En el visualizador del mando remoto apa-
rece el mensaje “ALL 04” o “ALL 05”: una
de las dos sondas está interrumpida, es
necesario sustituirla.
– El ventilador (V) funciona pero a un núme-
ro de vueltas reducido, no activando el
presóstato humos (PF); es necesario por
lo tanto proveer a su sustitución.
– Controlar que haya tensión a la válvula
gas.
– Si, pese a las verificaciones arriba lista-
das, el quemador principal no se pone en
marcha, sustituir la ficha electrónica.
La caldera se enciende, pero transcurri-
dos 10 segundos se bloquea.
– Controlar que en la conexión eléctrica
estén respetadas las posiciones de fase
y neutro.
– El electrodo de encendido/relevación
está defectuoso; es necesario sustituirlo.
– El presóstato humos no conmuta.
Verificar que el señal a las tomas de con-
trol sea superior a la calibración del pre-
sóstato. Sustituya el presóstato.
– La caja de control de llama es defectuo-
sa; es necesario sustituirla.
El agua sanitaria llega muy caliente, pero
con bajo caudal.
– Controlar que el filtro ubicado en entrada
de la válvula presostática esté limpio.
– La presión del agua en la red es insufi-
ciente, instalar un elevador de presión.
–
Obturación del filtro de agua primario
debido a impurezas (fig. 19): realice la
limpieza.
Los grifos del agua no dan ni agua calien-
te ni agua fría.
– Intercambiador o tubo de salida agua
sanitaria obstruido por depósito calcáre-
os, provea a quitar las incrustaciones.
La caldera presenta rumores o sonidos en
el intercambiador.
– Controlar que el circulador (P) no esté
bloqueado, eventualmente proveer al
desbloqueo.
– Quitar las impurezas y sedimentos acu-
mulados en el impulsor del circulador.
– Sustituir el circulador.
– Controlar que la potencia de la caldera
sea la adecuada a las reales necesidades
de la instalación de calefacción.
La válvula de seguridad de la caldera inter-
viene frecuentemente.
– Controlar que el grifo de carga esté
cerrado. Sustituirlo en el caso no cierre
perfectamente.
– Controlar que la presión de carga en frío
de la instalación no sea demasiado eleva-
da, atenerse a los valores aconsejados.
– Controlar que la válvula de seguridad no
esté fuera de calibración, eventualmente
sustituirla.
– Verificar que el vaso tenga capacidad
suficiente para el contenido de agua de la
instalación.
– Controlar la presión de pre-inflado del
vaso de expansión.
– Sustituir el vaso de expansión.
El quemador principal quema mal: llamas
demasiado altas, llamas amarillas.
– Controlar que la presión del gas en el
quemador sea regular.
–
Controlar que los quemadores estén
limpios.
La caldera funciona pero no aumenta la
temperatura.
– Controlar que el consumo del gas no sea
inferior al previsto.
– Controlar que la caldera esté limpia.
– Controlar que la caldera sea proporcio-
nada a la instalación.
El ventilador funciona, pero no se pone en
marcha el quemador.
–
Controlar y eventualmente quitar las
impurezas o condensaciones de los tubos
de conexión del presóstato humos (PF).
– Controlar que haya tensión a la válvula
gas.
– Sustituir el presóstato humos (PF).
El ventilador no se pone en marcha.
– Controlar si los terminales del motor del
activador hay tensión.
– El motor tiene el enrollamiento eléctrico
quemado, es necesario sustituirlo.
La válvula de gas está siempre a llama
mínima.
– El modulador (M) tiene el enrollamiento
interrumpido, es necesario sustituirlo.
– La ficha no envía corriente (mA) al modu-
lador (M), es necesario sustituirla.
La caldera se bloquea cada tanto.
– Controlar que el conector de la caja de
control de llama esté bien fijado a la vál-
vula de gas.

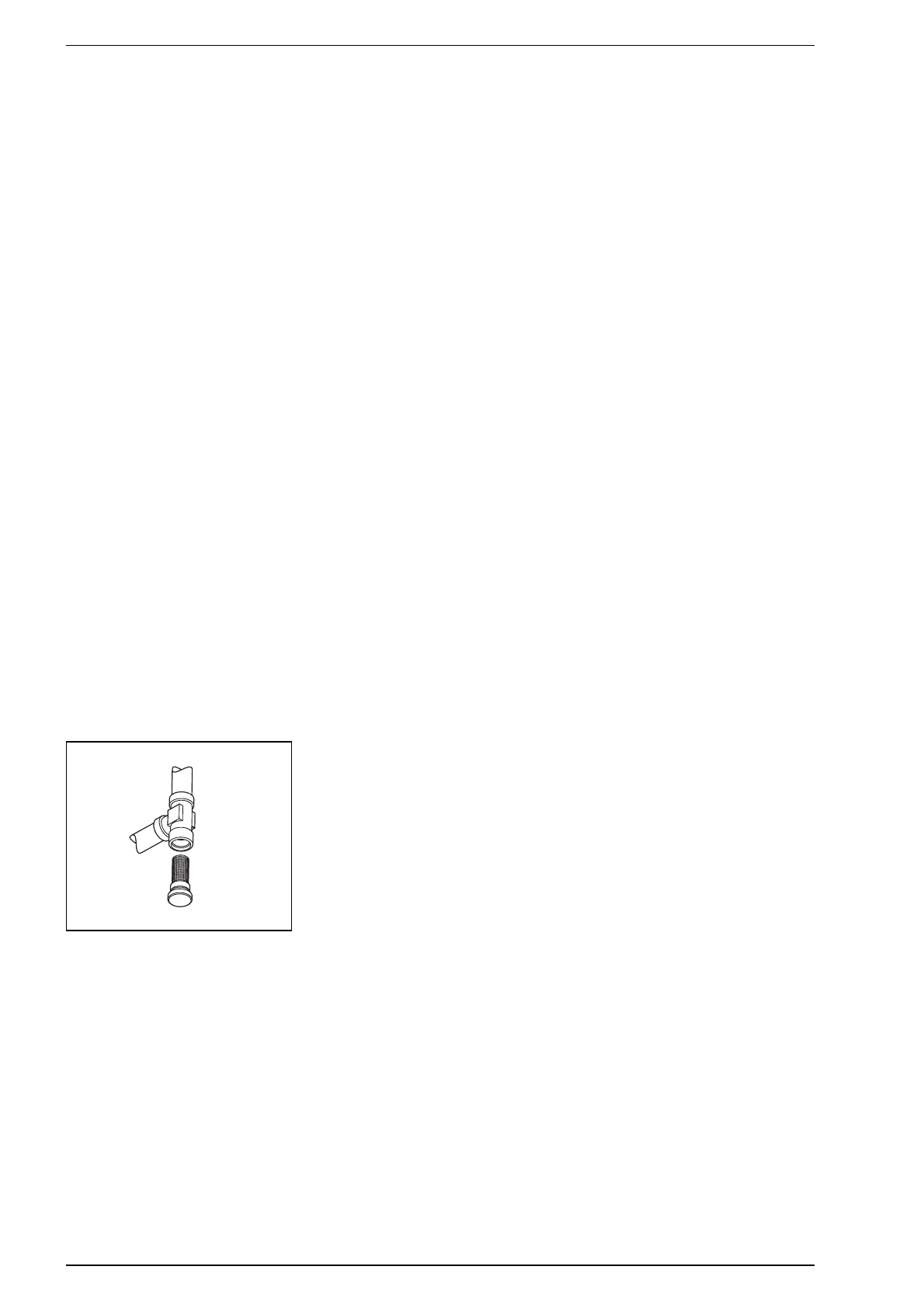

Fig. 19
