3.1 CONTROLLI PRELIMINARI
ALL'ACCENSIONE
Al momento di effettuare la prima accen-
sione della caldaia è buona norma procede-
re ai seguenti controlli:
– assicurarsi che l'impianto sia stato cari-
cato d'acqua e risulti ben sfiatato;
– accertarsi che le eventuali saracinesche
siano aperte;
– verificare che il condotto di evacuazione
dei prodotti della combustione sia libero;
– accertarsi che il collegamento elettrico
sia stato effettuato in modo corretto e
che il filo di terra sia collegato;
– controllare che non vi siano liquidi o ma-
teriali infiammabili nelle immediate vici-
nanze della caldaia;
– verificare che il circolatore non risulti
bloccato.
3.2 ACCENSIONE E
FUNZIONAMENTO
3.2.1 Accensione caldaia (fig. 7)
Per effettuare l'accensione procedere nel
seguente modo:
– assicurarsi che il “Certificato di Collaudo”
non si trovi nella camera di combustione;
– fornire tensione alla caldaia premendo
l’interruttore principale (1), l’accensione
del led verde (3) consente di verificare
presenza di tensione all’apparecchio. In
contemporanea si avrà anche la parten-
za del bruciatore;
RONDÒ - ESTELLE
Fig. 7
LEGENDA
1 Interruttore principale
2 Termostato sicurezza
3 Led verde presenza tensione
4 Termometro caldaia
5 Termostato caldaia
6 Termostato bollitore
7 Termometro bollitore
8 Guaina doppia sonde capillari
termostato/termometro bollitore
9 Relé
10 Morsettiera
Bollitore BA100 - 150 - 200
3 USO E MANUTENZIONE

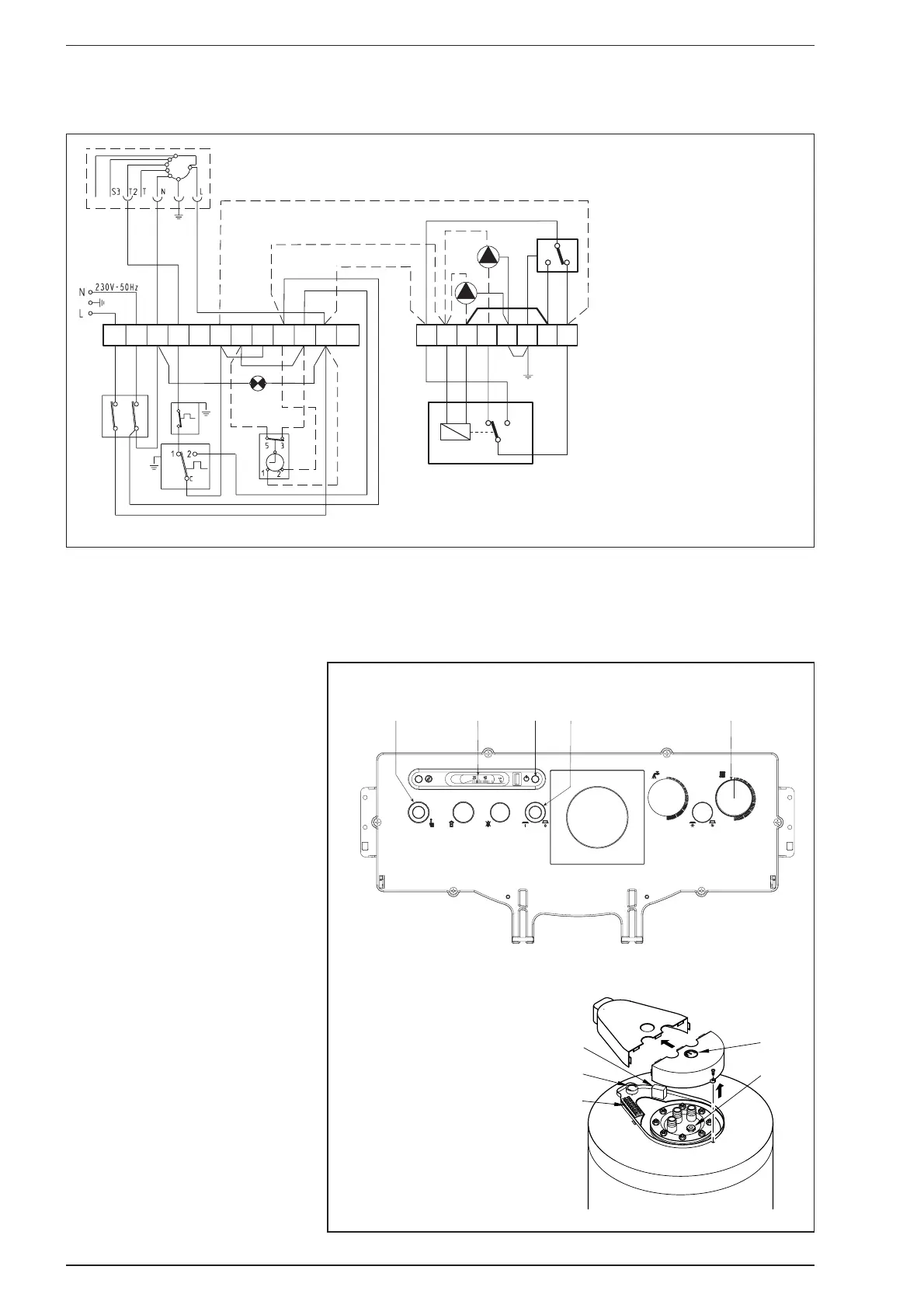

LEGENDA
L Linea
N Neutro
IG Interruttore principale
TS Termostato sicurezza
TC Termostato caldaia
SA Led verde presenza tensione
P Pompa impianto
B1 Bruciatore alimentazione
permanente (non di fornitura)
OP Orologio programmatore (optional)
PB Pompa bollitore
TB Termostato bollitore
R Relè
NOTE:
Collegare il termostato ambiente ai
morsetti 1-5 della morsettiera bollitore
dopo aver tolto il ponte.
Togliere i ponti 4-5 e 8-9 della morset-
tiera caldaia.
Collegando l’orologio programmatore
(OP) togliere il ponte tra i morsetti 5-8.
