Sime RONDO Series User Manual

89
gen Sensoren in die Sondenhülse (10)
einführen; machen Sie danach alles mit
der Federklammer der Kapillaren fest;
– montieren Sie die vordere Platte (8) und
befestigen Sie sie mit den Steckstiften
an den Seitenplatten;
– schließen Sie die Montage ab, indem
Sie den Deckel (12) mit den Steckstif-
ten an den Seitenplatten befestigen.
HINWEIS: Das “Testzertifikat”, das sich in
der Verbrennungskammer befindet, muss
bei der Dokumentation des Heizkessels auf-
bewahrt werden.
2.6 ELEKTROANSCHLUSS
Der Kessel ist mit einem Stromkabel aus-
gestattet und muss mithilfe eines durch
Sicherungen geschützten Hauptschalters
mit einer einphasigen Spannung von 230 V
- 50 Hz gespeist werden.
Der Raumthermostat (nicht im Lieferum-
fang enthalten), der zum Erreichen einer
besseren Temperaturregelung erforderlich
ist, muss so angeschlossen werden, wie
das auf den Schaltplänen (Abb. 6) darge-
stellt ist und nachdem die ursprüngliche
Brücke entfernt wurde. Schließen Sie
danach das mitgelieferte Versorgungskabel
des Brenners und der Umwälzpumpe der
Anlage an.
HINWEIS: Der Hersteller weist jegliche
Verantwortung für Unfälle zurück, die auf
einen nicht geerdeten Kessel zurückzu-
führen sind.
2.6.1 Elektrischer Anschluss
an die Boilereinheit BA
Der elektrische Anschluss des Kessels an
die Boilereinheit wird folgendermaßen
bewerkstelligt:
– entfernen Sie den Deckel vom Kessel-
mantel und den Schutz an der Rückseite
der Bedienungstafel, um die Klemmenlei-
ste des Kessels zu erreichen;
– entfernen Sie den Deckel des Boilers, um
die Klemmenleiste des Boilers zu errei-
chen (Abb. 7);
– schließen Sie die Kabel so an, wie es im
Schaltplan dargestellt ist (Abb. 6/a).

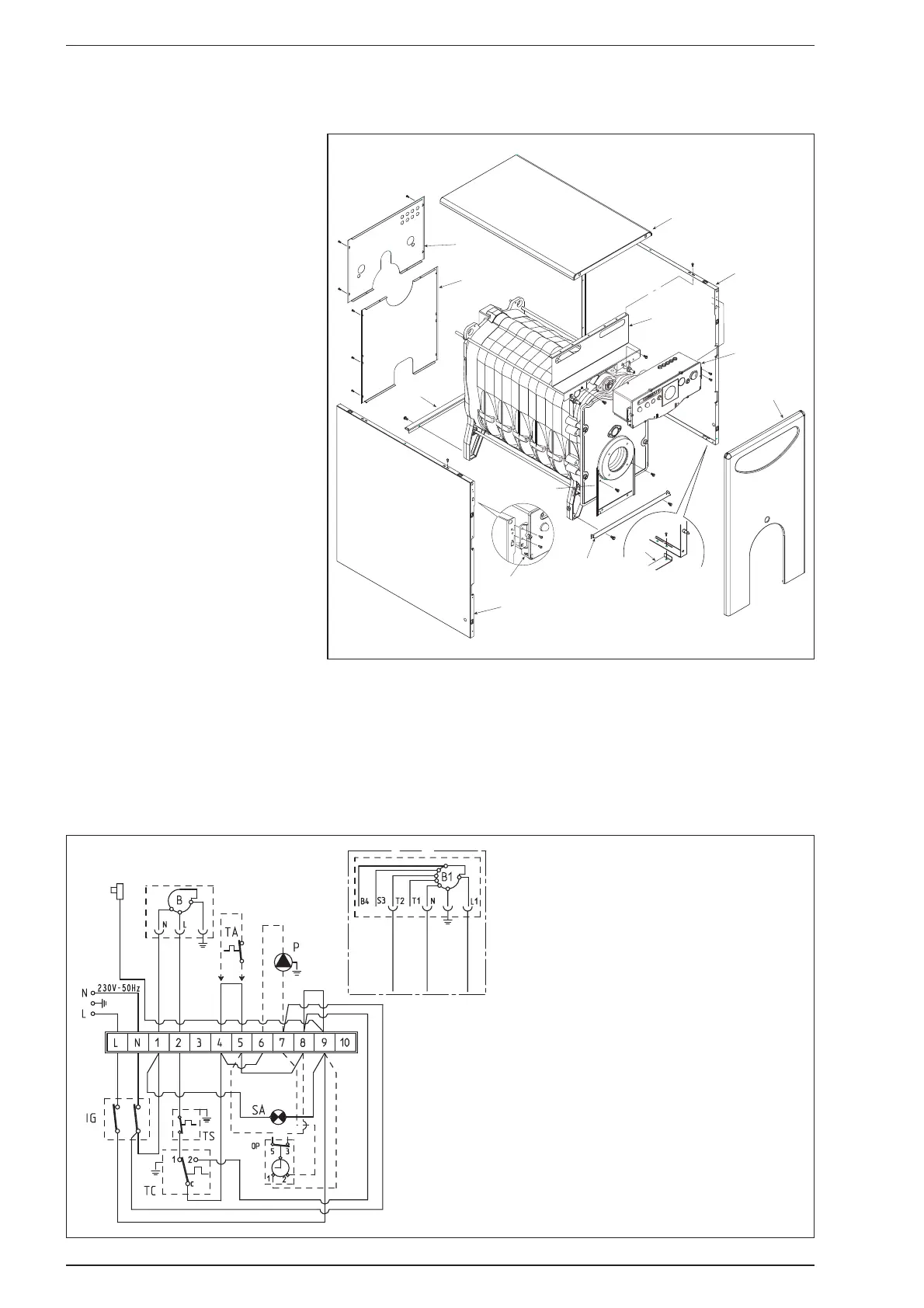

12
6
7
2
5
4
9
8
11
1
3
9
1
Abb. 5
GRIGIO-GREY
GRIGIO-GREY
BLU-BLUE
BLU-BLUE
MARRONE-BROWN
MARRONE-BROWN
LEGENDE
L Leitung
N Neutral
IG Hauptschalter
TS Sicherheitsaquastat
TC Kesselaquastat
SA Grüne Led Spannungsmessung
P Installationspumpe
B Brenner mit Direktspeisung (nicht im Lieferumfang)
B1 Brenner mit Dauerspeisung (nicht im Lieferumfang)
TA Raumthermostat
OP Zeituhr (Option)
HINWEIS: Wenn Sie einen Raumthermostat montieren,
müssen Sie die Überbrückung von Klemme 4 - 5 entfernen.
Beim Anschluss der Zeituhr (OP) die Überbrückung zwi-
schen den Klemmen 5-8 entfernen.
Abb. 6
ACHTUNG: Das braune Kabel (isoliert) wird
ausschließlich zum Anschluss von Brennern
mit Dauerspeisung (Typ B1) verwendet.
