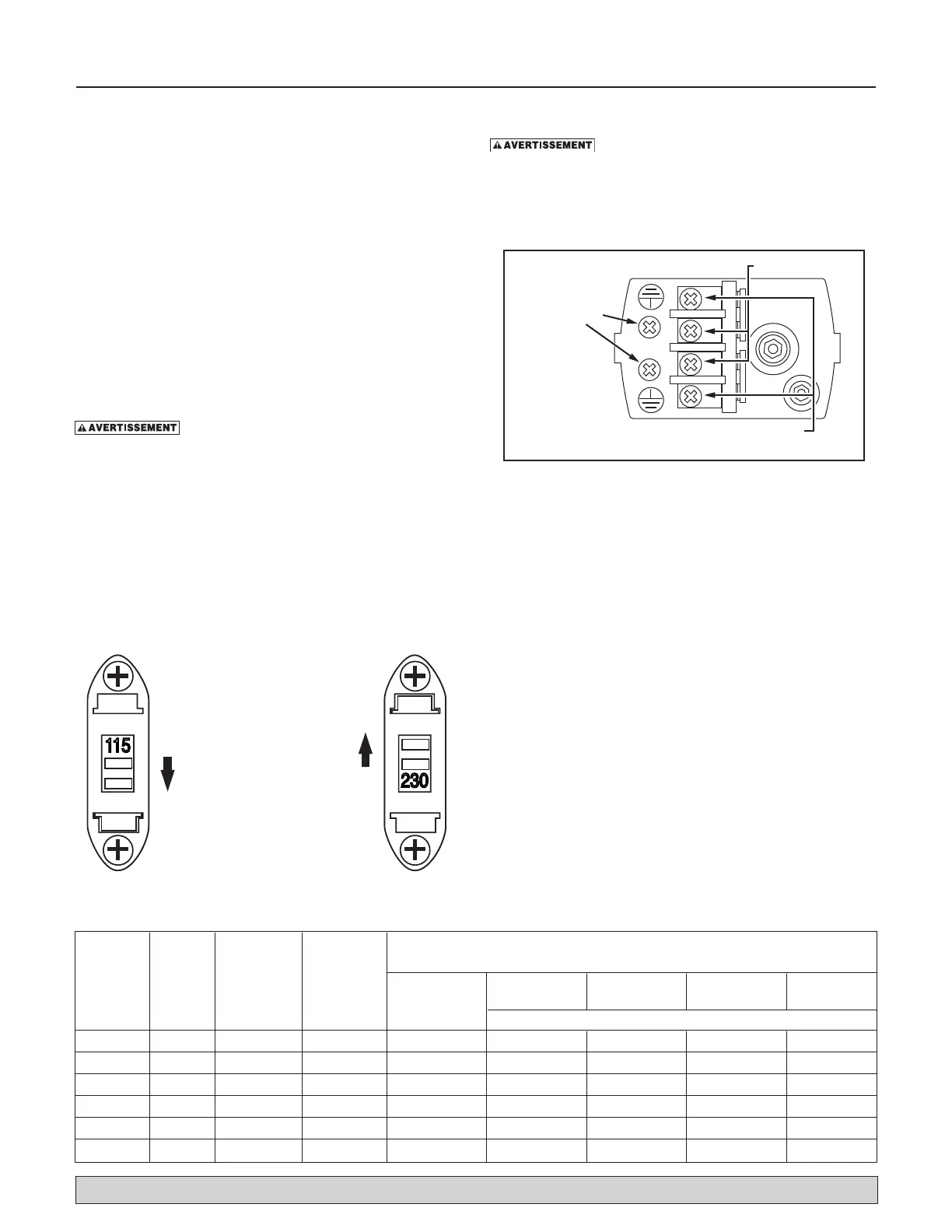

Simer 3205C - Page 15

Installation 15
Procédure A. Déterminer la profondeur de
votre puits
Un puits peu profonds est un puits dont la profondeur maximale jusqu’à
l’eau est de 7,60 mètres; Un puits profonds est un puits dont la profondeur
maximale jusqu’à l’eau est de 21,33 mètres. Attachez un petit poids
relativement lourd à l’extrémité d’une corde (assurez-vous d’avoir une corde
assez longue car; certains puits sont très profonds). Descendez le poids dans
le puits jusqu’à ce qu’il atteigne le fond. Assurez-vous que la corde est tendue
et faites une marque sur la corde au niveau du sol. Sortez le poids du puits,
puis mesurez la distance entre le bas du poids et la marque de niveau du
sol. Cette valeur correspond à la profondeur de votre puits. Soustrayez cinq
pieds (1,52 m) de la profondeur du puits. Cette valeur ne doit pas excéder
la profondeur de pompage maximale de votre pompe. Si le puits est plus
profond, la pompe ne fonctionnera pas bien.
Procédure B. Sélectionner la bonne
tension de la pompe
Tension dangereuse. Couper l’arrivée de courant
à la pompe avant d’intervenir sur la pompe ou sur le moteur. Avant de
modifier le réglage de tension, la pompe doit être débranchée de son
alimentation électrique.
Pour modifier la tension, le commutateur de
tension est situé sous le couvercle d’accès en plastique sur le dessus
du moteur.
Pour accéder au commutateur, enlevez les huit vis retenant
le couvercle en plastique. Pour modifier le réglage du commutateur
de tension, faites-le glisser (comme dans l’illustration) jusqu’à ce que
le commutateur indique la tension appropriée. La valeur de tension
indiquée correspond au réglage de tension de la pompe. Assurez-vous
que le commutateur est bien enclenché.
Reposez le couvercle et fixez-
le à l’aide des huit vis.
Câblage de la pompe
Tension dangereuse. Couper l’arrivée de courant
à la pompe avant d’intervenir sur la pompe ou sur le moteur. Avant de
réparer ou manipuler la pompe, vous devez la débrancher. Enlevez
le couvercle sur le pressostat. Connectez le fil de terre nu en cuivre à
la vis de terre du pressostat. Connectez l’alimentation électrique aux
bornes marquées « Ligne » sur le schéma ci-dessous.
DIRECTIVES DE CHOIX DE TENSION
Avertissement!
Avant de réparer ou manipuler
la pompe, vous devez la débrancher.
Assurez-vous que l'alimentation
électrique disponible est conforme
au réglage du commutateur de tension.
Pour modifier le réglage du
commutateur de tension, faites-le
glisser (comme dans l'illustra ion)
jusqu'à ce que le commutateur
indique la tension appropriée.
Assurez-vous que le commutateur
est bien enclenché.
Replacez le couvercle du boîtier du
condensateur et fixez-le avec les vis
prévues à cet effet.
Faites attention de ne pas trop serrer
les vis.
Tuyauterie
Les illustrations présentent de la tuyauterie en plastique PVC mais il est
également possible d’utiliser des tuyaux en acier galvanisé. Afin d’éviter
les engorgements, toute la tuyauterie doit être propre et exempte de
corps étrangers. TOUS LES JOINTS ET TOUTES LES CONNEXIONS
DANS LE PUITS DOIVENT ÊTRE HERMÉTIQUES. Même une petite
fuite grosse comme une tête d’épingle peut empêcher la pompe de
fonctionner (problème le plus fréquent avec ce type de pompe). À
moins d’indications contraires, appliquez de l’enduit d’étanchéité sur
tous les joints filetés.
Tableau de câblage – calibres des fils et des fusibles recommandés
Distance en pieds (mètres) entre le moteur
Puissance Ampérage
et le courant d’alimentation
du indiqué Intensité
0 - 100 101 - 200 201 - 300 301 - 400
moteur sur la plaque des fusibles
(0 - 30) (31 - 61) (62 - 91) (92 - 122)
Modèle en ch Volts signalétique en ampères calibre AWG des fils (mm
2
)
2205C 1/2 115/230 8,5/4,2 15/15 14/14(2/2) 12/14(3/2) 10/14(5.5/2) 8/14(8.4/2)
2207C 3/4 115/230 11,0/5,5 20/15 12/14(3/2) 10/14(5.5/2) 8/14(8.4/2) 6/14(14/2)
2210C 1 115/230 12,0/6,0 20/15 12/14(3/2) 10/14(5.5/2) 8/14(8.4/2) 6/14(14/2)
3205C 1/2 115/230 7,0/3,5 15/15 14/14(2/2) 12/14(3/2) 10/14(5.5/2) 10/14(5.5/2)
3207C 3/4 115/230 11.0/5.5 20/15 12/14(3/2) 10/14(5.5/2) 8/14(8.4/2) 6/14(14/2)
3210C 1 115/230 11,0/5,5 20/15 12/14(3/2) 10/14(5.5/2) 8/14(8.4/2) 6/14(14/2)
5907 1108
Vers le moteur
Du fil
Connexions à
la terre
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Simer en composant le 1 (800) 468-7867.
