Simer 3205C - Pièces de Rechange

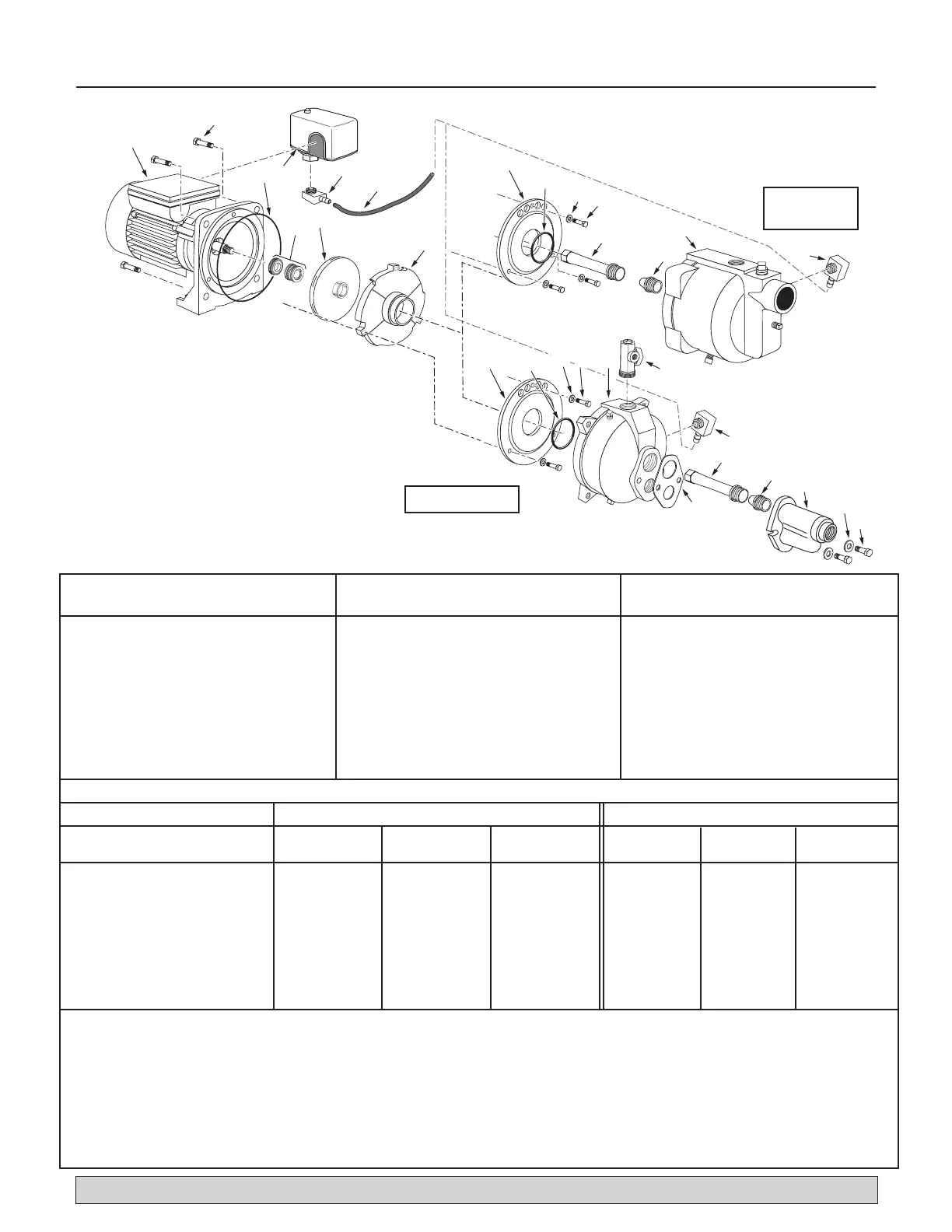

Pièces de rechange 23
1
2
3
1A
5
4
6
7
8
5912 1108
9
6
16
13
14
17
18
19
15
15A
11
10
12
6
13
14
15
11
10
12
9
Modèle et puissance en ch de la pompe
Pompes (pour puits profonds) convertibles Pompes pour puits peu profonds
Désignation 3205C 3207C 3210C 2205C 2207C 2210C
des pièces 1/2 ch 3/4 ch 1 ch 1/2 ch 3/4 ch 1 ch
Trousse de joints d’étanchéité RPK-35 RPK-35 RPK-35 RPK-35 RPK-35 RPK-35
et de joints toriques
Trousse de réparation RPK-205DW RPK-207DW RPK-210DW RPK-205SW RPK-207SW RPK-100A
Trousse d’éjecteurs FP520-100 FP520-100 FP520-100 – – –
Corps de la pompe R176-72 R176-72 R176-72 R176-73 R176-73 R176-73
Pressostat (30-50) TC2151 TC2151 TC2151 TC2151 TC2151 TC2151
Tuyau du pressostat FPASFK FPASFK FPASFK FPASFK FPASFK FPASFK
Régulateur de pression FPAPR FPAPR FPAPR – – –
Les trousses comprennent :
Trousse de joints d’étanchéité et de joints toriques : Réf. 2, 4, 10, 16
Trousse de réparation (puits peu profond) Réf. 1A, 2, 4, 5, 8, 9, 10, 11(3), 12(3), 13, 14
Trousse de réparation (puits profond) Réf. 1A, 2, 4, 5, 8, 9, 10, 11, 12
Trousse d’éjecteurs Réf. 6(2), 7, 13(5), 14(2), 16, 17, 18(2), 19(2)
Corps de la pompe (313) Réf. 2, 6, 10, 15, 16, bouchon de 1/4 po NPT(2), bouchon de 1/2 po NPT
Corps de la pompe (312) Réf. 2, 6, 13, 14, 15, bouchon de 1/4 po NPT(2), bouchon de 1/2 po NPT
Pressostat Réf. 3
Trousse de tuyau du pressostat Réf. 6(3), 7
Désignation
Réf. des pièces Qté.
1 Moteur/Plaque d’étanchéité 1
1A Vis de la bride du moteur 4
2 Joint torique de la plaque 1
d’étanchéité
3 Pressostat 1
4 Joint d’arbre 1
5 Impulseur 1
6 Coude cannelé de 1/4 po 2
NPT x 1/4 po
7 Tuyau souple 1
Désignation
Réf. des pièces Qté.
8 Diffuseur 1
9 Plaque du diffuseur 1
10 Joint torique de la plaque 1
du diffuseur
11 Rondelle de la plaque 3
du diffuseur
12 Vis de la plaque du 3
diffuseur
13 Venturi 1
14 Buse 1
Désignation
Réf. des pièces Qté.
15 Corps de la pompe 1
15A Régulateur de pression 1
16 Joint d’étanchéité de 1
l’éjecteur
17 Corps de l’éjecteur 1
18 Rondelle 2
19 Vis à tête hexagonale de 2
l’éjecteur
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Simer en composant le 1 (800) 468-7867.
Puits peu
profonds
Puits profonds
