Proceso C, continuación.
17. Pegue todos los tramos de tubo y adaptadores de cloruro de
polivinilo rígidos de 1" que necesite para conectar el adaptador
macho de cloruro de polivinilo de 1" ubicado en la conexión
de descarga en T al adaptador macho de 1" en la entrada
de la T doble del tanque. Configure la presión en el tanque
de presión precargado a 2 libras menos que la presión de
activación de la bomba. La presión de marcha de estas bombas
viene graduada de fábrica a 30 PSI. Si esta graduación de
marcha no ha sido cambiada, entonces, el tanque de presión
a diafragma se deberá graduar a 28 PSI. Si no se ha cambiado
esta graduación de activación, entonces la presión del tanque
de presión precargado se deberá configurar a 28 PSI (libras por
pulgada cuadrada).
CONVERTIBLES
3205C, 3207C, 3210C
2205C,
2207C,
2210C
Caja de fusibles o
disyuntor de circuito
Conexión de
descarga en T
T del
tanque
Adaptador
Válvula de retención
Lanza
extractora
Válvula
de pie
Sello para
el pozo
Tanque de
presión
Manómetro

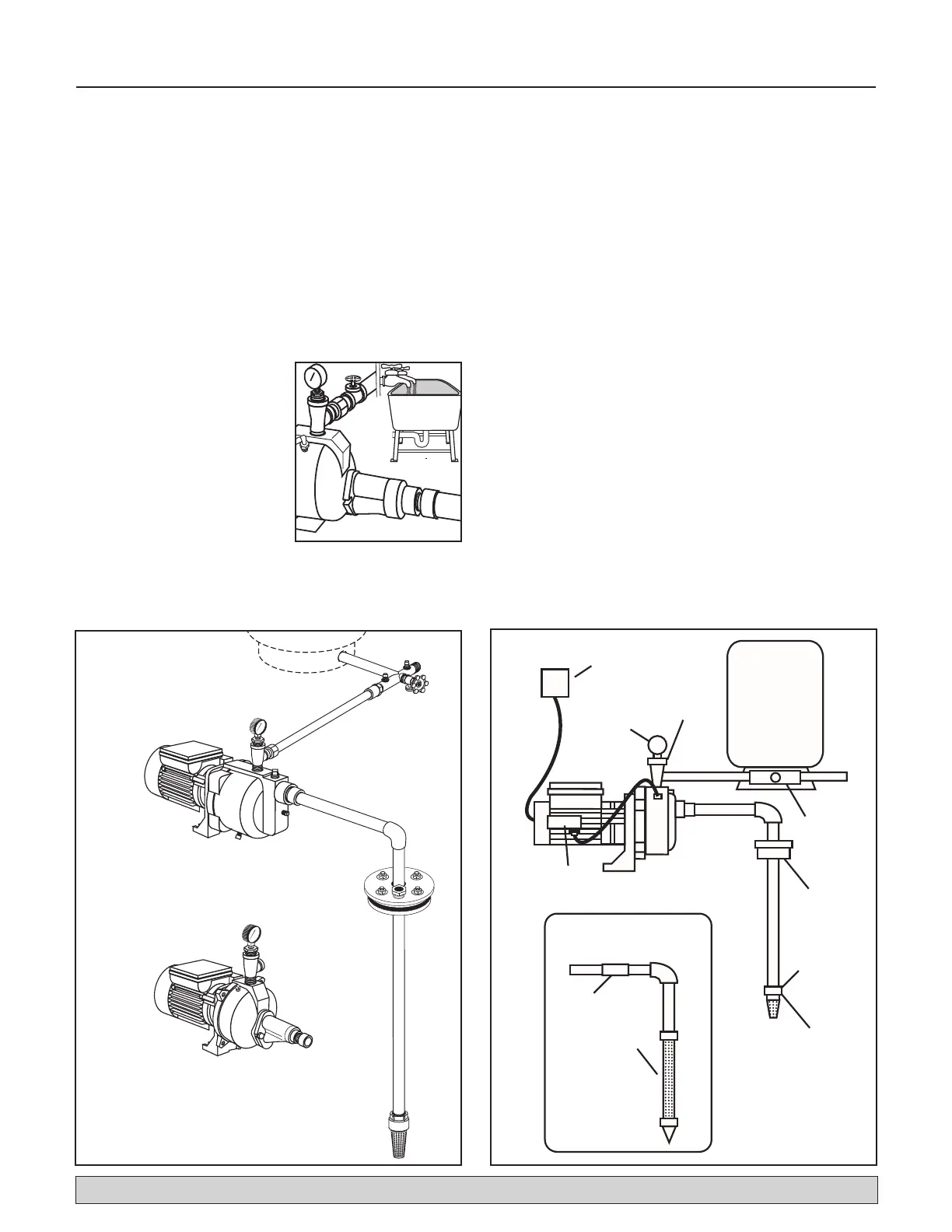

INSTALACIÓN USANDO
LANZA EXTRACTORA
Interruptor
de presión
Instalación de la bomba para lanzas
extractoras
Materiales necesarios además de los materiales generales para
pozos poco profundos, sólo para lanzas extractoras
• Sucientetuberíagalvanizadade1-1/4"ymanguitosde
tubería de hincar como para llegar desde el fondo del pozo a
un pie por encima del nivel del suelo
 • Uncododeacerogalvanizadode1-1/4"
 • Unaboquilladeacerogalvanizadode1-1/4"
 • Unaválvuladeretenciónde1-1/4"
 • Unadaptadormachodecloru
ro de polivinilo de 1-1/4"
PASO 1: hinque la lanza extractora en el suelo según le indiquen las
instrucciones incluidas con la lanza extractora.
Use tanta tubería
galvanizada y tantos manguitos de tubería de hincar como sea
necesario para llegar al agua y dejar aproximadamente un pie de
tubería sobresaliendo desde el suelo.
PASO 2: enrosque el codo de acero galvanizado de 1-1/4" en el tubo
que sobresalga del suelo. Selle todas las roscas de tubería con cinta
de Teflón
MC
.
PASO 3: enrosque una boquilla de acero galvanizado de 1-1/4" en el
codo de acero galvanizado de 1-1/4".
PASO 4: enrosque la válvula de retención de 1-1/4" en la boquilla de
acero galvanizado de 1-1/4".
PASO 5: enrosque un adaptador macho de cloruro de polivinilo de
1-1/4" en la válvula de retención de 1-1/4".
PASO 6: SIGA LOS PASOS DEL 6 AL 18 DE LAS INSTRUCCIONES DE
LOS POZOS POCO PROFUNDOS CON CARCASAS. La instalación
completa se deberá realizar de acuerdo con la ilustración siguiente.
18. Para cebarla, quite el tapón de la
sección superior de la carcasa de
la bomba. Llene la tubería y la
bomba con agua hasta que se
derrame el agua de la sección
superior de la carcasa de la
bomba. Reemplace el tapón y
apriételo hasta que selle. Instale
el manómetro. Abra uno o dos
grifos en la casa. Encienda el
motor. Si la bomba está
desplazada del pozo 4 pies
(1.2 metros) o más, podría tomar varios minutos para que se cebe
la bomba. Si no se cebara en 5 minutos: pare el motor, retire el
acoplador del manómetro de la conexión de descarga en T, añada
más agua e inténtelo otra vez.
