Refacciones 45
Para refacciones o asistencia, llame a Simer Servicios al Cliente al: 1 800 468-7867.
Se dispone de paquetes de eyector para operaciones en pozos
profundos o poco profundos. El manual del propietario de la
bomba describe las condiciones que definen las operaciones
en pozos profundos o poco profundos. Es importante leer el
manual con atención para determinar sus requisitos de bombeo.
Observe que la tobera ya viene instalada en la unidad del
eyector y funciona tanto con venturi para pozos profundos como
pocoprofundos.

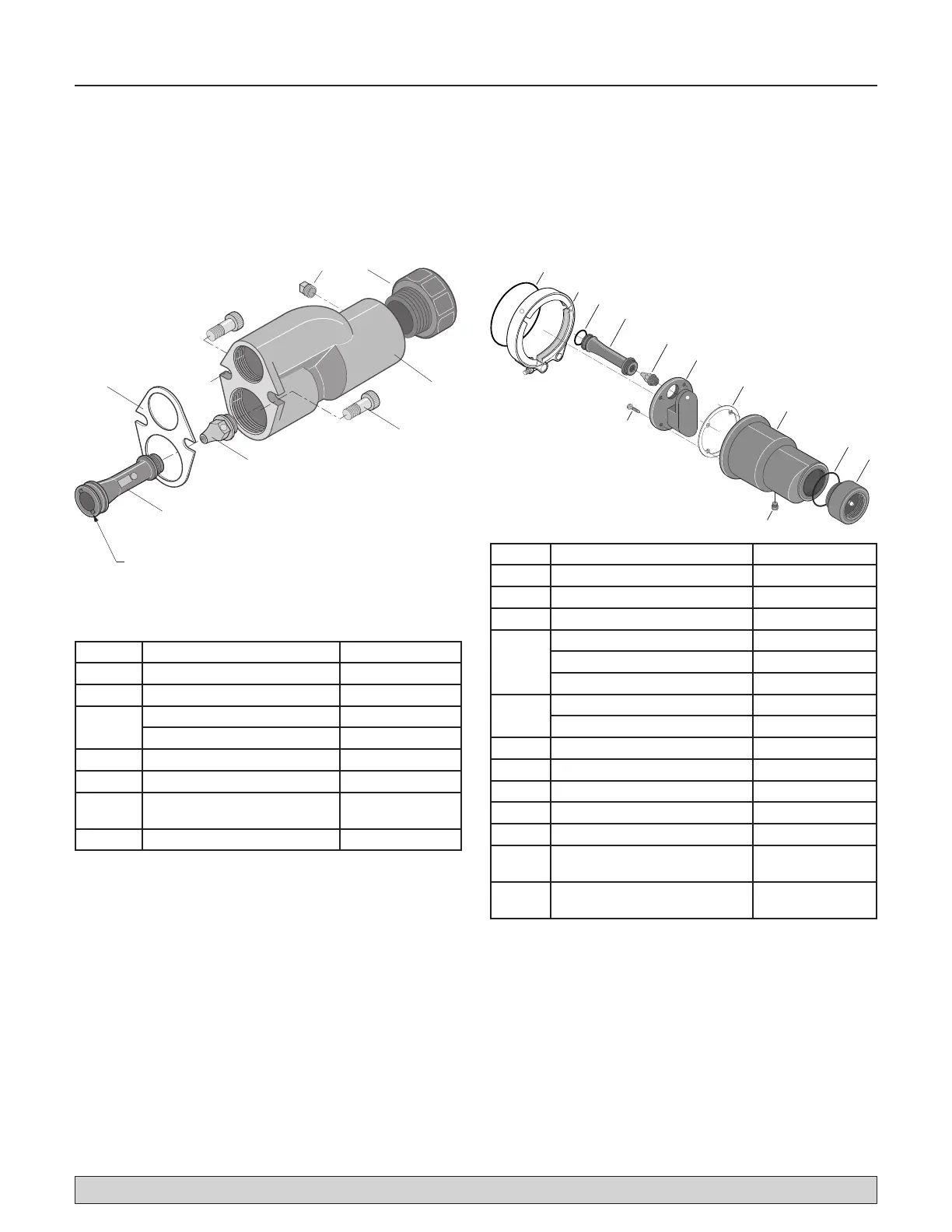

Juego para pozo poco profundo FP4855
Para bombas de la 3325E y 3327E
AVIS: Tenga cuidado de no dañar la superficie de estanqueidad
(marcada Superficie “B” en el dibujo que antecede) para no
provocar fugas internas.
1
2
3
4
5
12
6
7
8
9
10
11
1722 0495
Juego para pozo poco profundo FP4875
Para bombas de la 3305P, 3307P y 3310P
N
3
2P
6
7
4
1
1
2
3
Surface "B"
6
7
5
4
1927 1204
Superficie “B”
Ref. Descripción Número de repuesto
1 Unidad del eyector N40-92
2 Tobera (#51) N34P-41
3
Venturi, pozo poco profundo, 3325E N32P-66B
Venturi, pozo poco profundo, 3327E N32P-67B
4 Empaquetadura N20-25
5 Tapón de tubería U78-56ZPS
6
Tornillo prisionero de cabeza hueca
(2req.)
U30-961PS
7 Válvula de retención N212-12P
Ref. Descripción Número de repuesto
1 Aro tórico, unidad de chorro U9-202
2 Abrazadera J19-6
3 Aro tórico, Venturi U9-201
4
Venturi, 3307P N32P-63
Venturi, 3310P N32P-64
Venturi, 3305P N32P-72
5
Tobera (n° 51), 3305P y 3307P J34P-41
Tobera (n° 54), 3310P J34P-44
6 Inserción, unidad de chorro N40-39P
7 Empaquetadura J20-18
8 Unidad de chorro N40-38P
9 Aro tórico, válvula de retención U9-226
10 Clapet de non retour - complet N166-5P
11
Tapón para tubería - 1/8” NPT -
Cabezacuadrada
WC78-41T
12
Tornillo - #10 - 16 x 1-1/8” grande
(4 req.)
U30-742SS
