Distribución en las conexiones
· La instalación del sistema Scena se caracteriza principalmente por dos tipos de conexiones muy diferenciadas.
- Cable de comunicaciones: incluye alimentación y datos. Ha de ser un cable cat5 FTP flexible y multifilar.
- Cable de potencia: fundamental para el regulador ya que le aporta tensión para su funcionamiento.

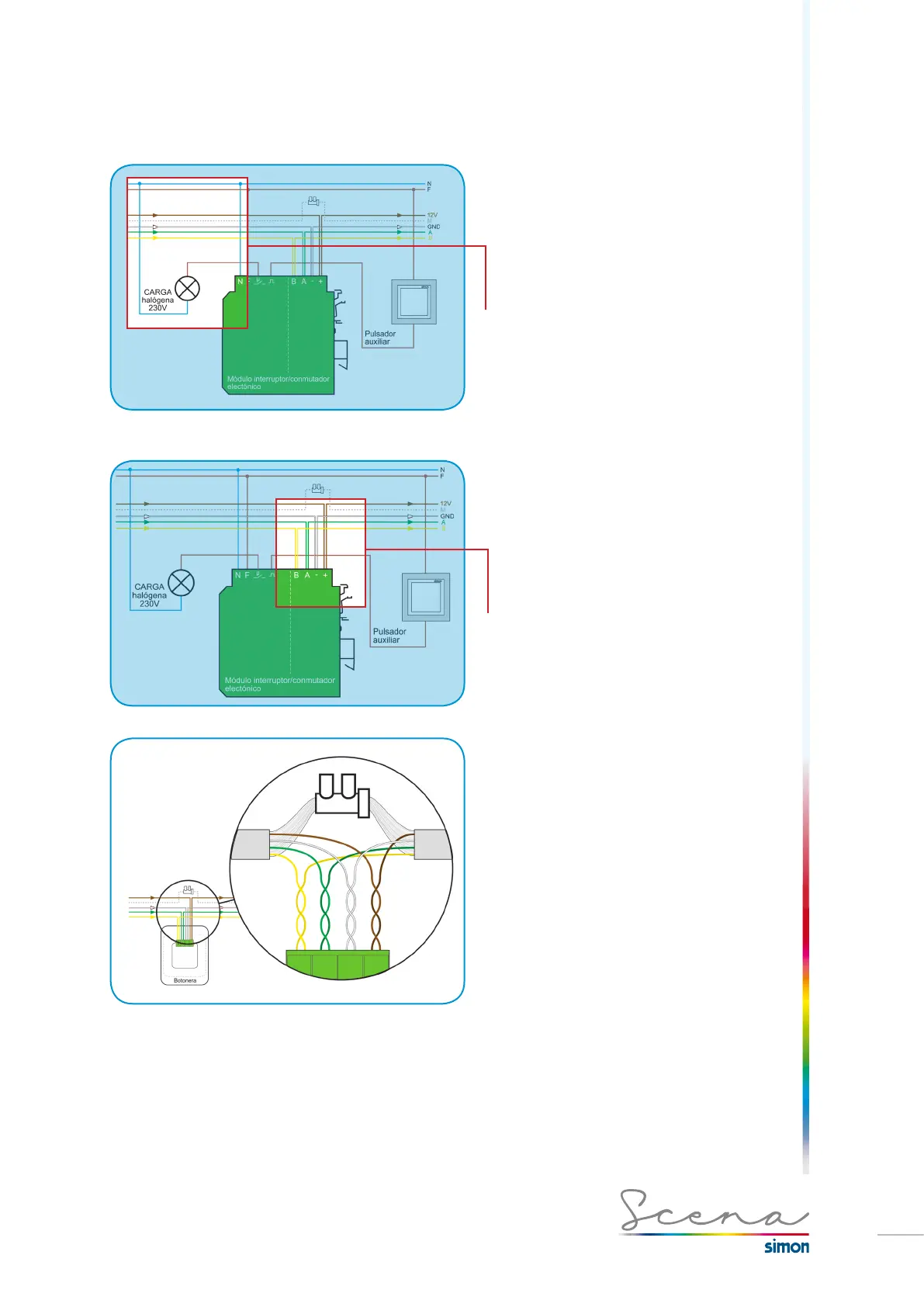

Como se puede observar en la imagen,
la parte de potencia se forma mediante:
- Alimentación del regulador a 230V F y N
(dependiendo del módulo).
- Salida módulo a carga, dependiendo del módulo.
- Entrada auxiliar de un pulsador.
Como se puede observar en la imagen, la parte de comunicación se forma mediante:
- La parte de comunicación de 12V (12V, GND),
proporcionada desde la consola central o desde
la fuente de alimentación Ref. 8999901-039.
- La parte de datos (A, B) por donde se enviarán
los datos de comunicación.
La malla se debe conectar a un único punto de la instalación y mantener la continuidad a lo largo de
la instalación.
Para mas información ver página 20 Ejemplo Conexionado Tipo.
