3. Canales
Es necesario haber creado un canal de sensor analógico
para que la consola relacione el sensor analógico con un
canal.
El dispositivo Conversor señales analógicas tiene 2 entradas,
con lo cual en la zona izquierda aparecerán éstas dos
entradas, seleccionar la que interese dependiendo de la
instalación. Para configurar el CLC disponemos del modo
general y el avanzado. A continuación se ven los aspectos
editables en cada caso respectivamente:

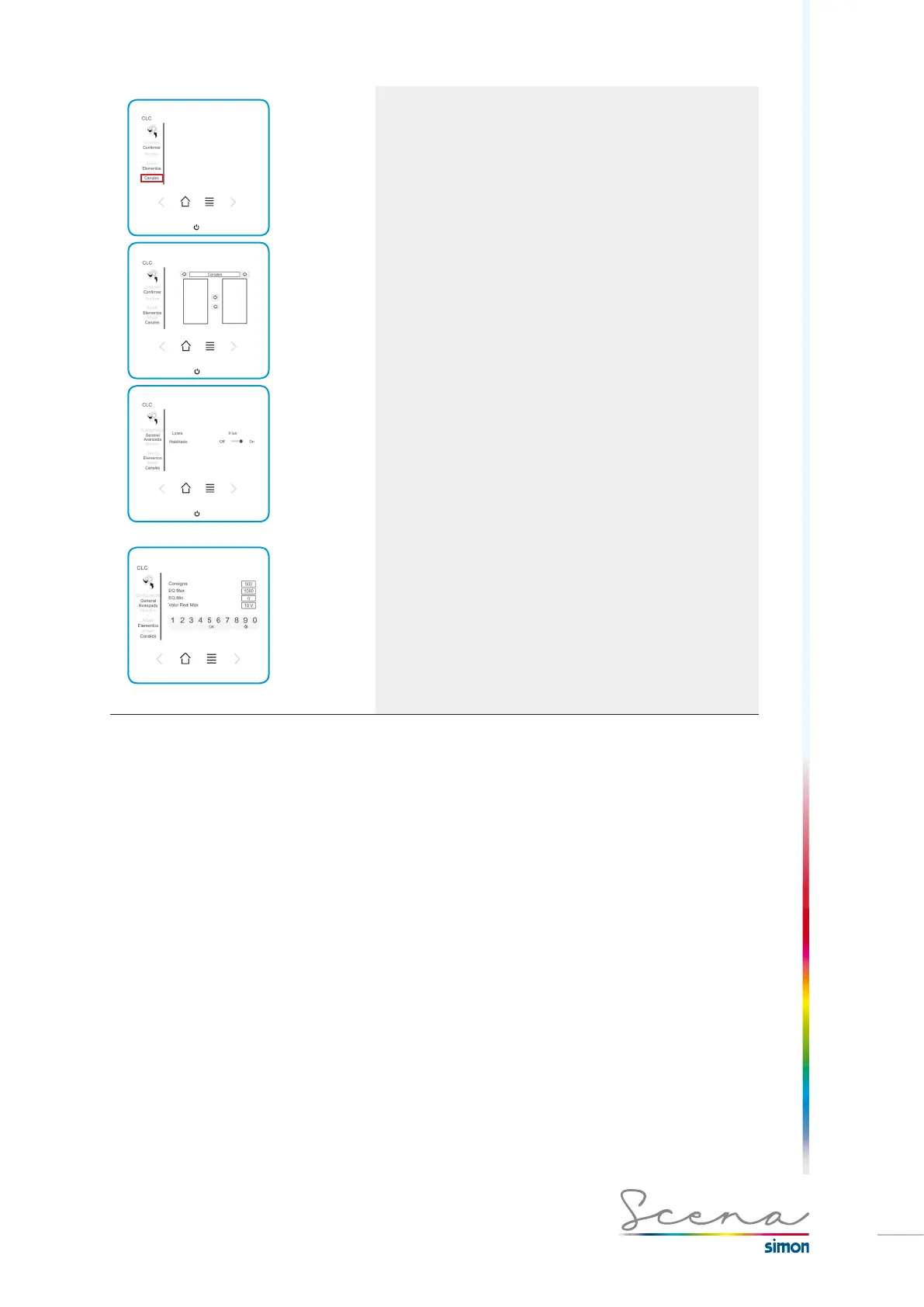

En la pantalla General se puede comprobar la captación del
sensor y su estado.
En la pantalla Avanzada, se pueden modificar algunos
valores característicos del sensor.
Se puede configurar la consigna en Luxes que gobernará los canales que estén vinculados al CLC.
EQ Max y EQ Min es el rango de iluminación del sensor, para ello es necesario consultar las características
técnicas de éste. En éste caso se utiliza el sensor de luminosidad SIMON Ref. 9000570-039. El rango de éste
es (0-1000Lux) y salida de 0-10V
EQ Max: Rango de luminosidad máxima, en este caso 1000 lux.
EQ Min: Rango de luminosidad mínima, en este caso 0 lux.
Valor Real Max: Fija el máximo valor de salida del sensor, en este caso 10V.
