FUNCIONES OPCIONALES
22
FUNCIONES OPCIONALES

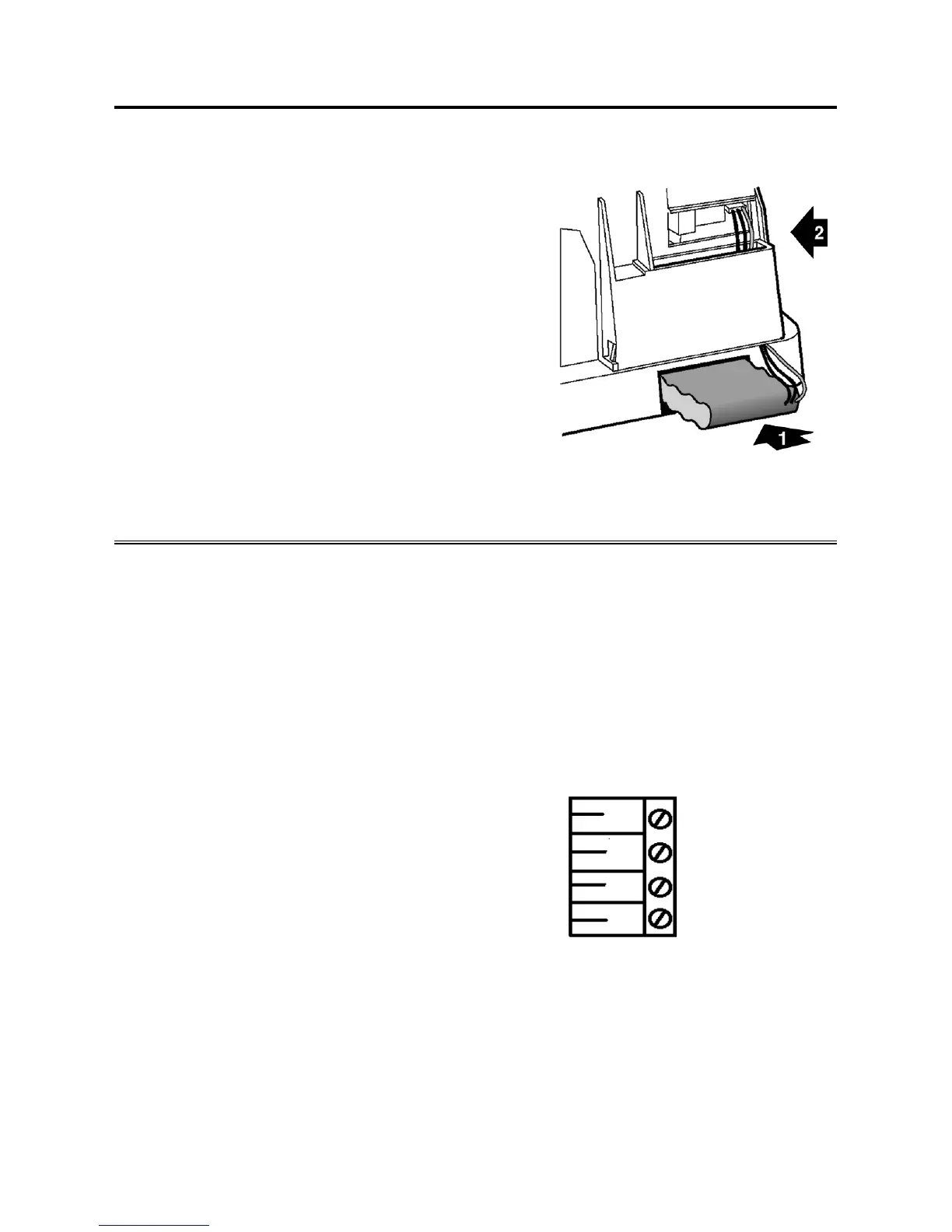

Batería de respaldo
Abra la cubierta con una de las llaves de plástico
negras y retírela. Siga los pasos siguientes para
instalar la batería de respaldo del reloj Simplex 100.
1. Deslice la batería en su emplazamiento,
cerciorándose que el cable se encuentre del lado
opuesto al reloj.
2. Pase el cable por la abertura de la parte trasera de
la unidad y unir el conector a las agujas de la
batería.
3. Saque la llave de desbloqueo e instale nuevamente la cubierta encajándola en su sitio.
Conexión al reloj maestro
La serie de relojes Simplex 100 incluye un bloque terminal movible de 4 posiciones que sirve
de conexión entre el reloj maestro y los dispositivos de señal. Las siguientes ilustraciones e
información indican cómo conectar el reloj maestro al reloj de la serie S100. Esta serie de
relojes puede recibir señales de 24 V cc síncronas del reloj maestro sin la opción Bell/Sinc.
Especificaciones de la señal
Señal de salida …12 V cc de 50mA máximo (32
cargas Simplex 100)
Señal de entrada … 9-30 V cc
Tipo de cable … Cable de cobre de 22 AWG
Largo máximo de cable .... 3.050 m
Nota: Los relojes maestros de la serie S100 pueden cumplir la función de reloj maestro o
de timbre, pero no ambas.
Conexiones del bloque terminal
Señal de E -
Señal de E +
Señal de S -
Señal de S +
Instalación de la batería
