9

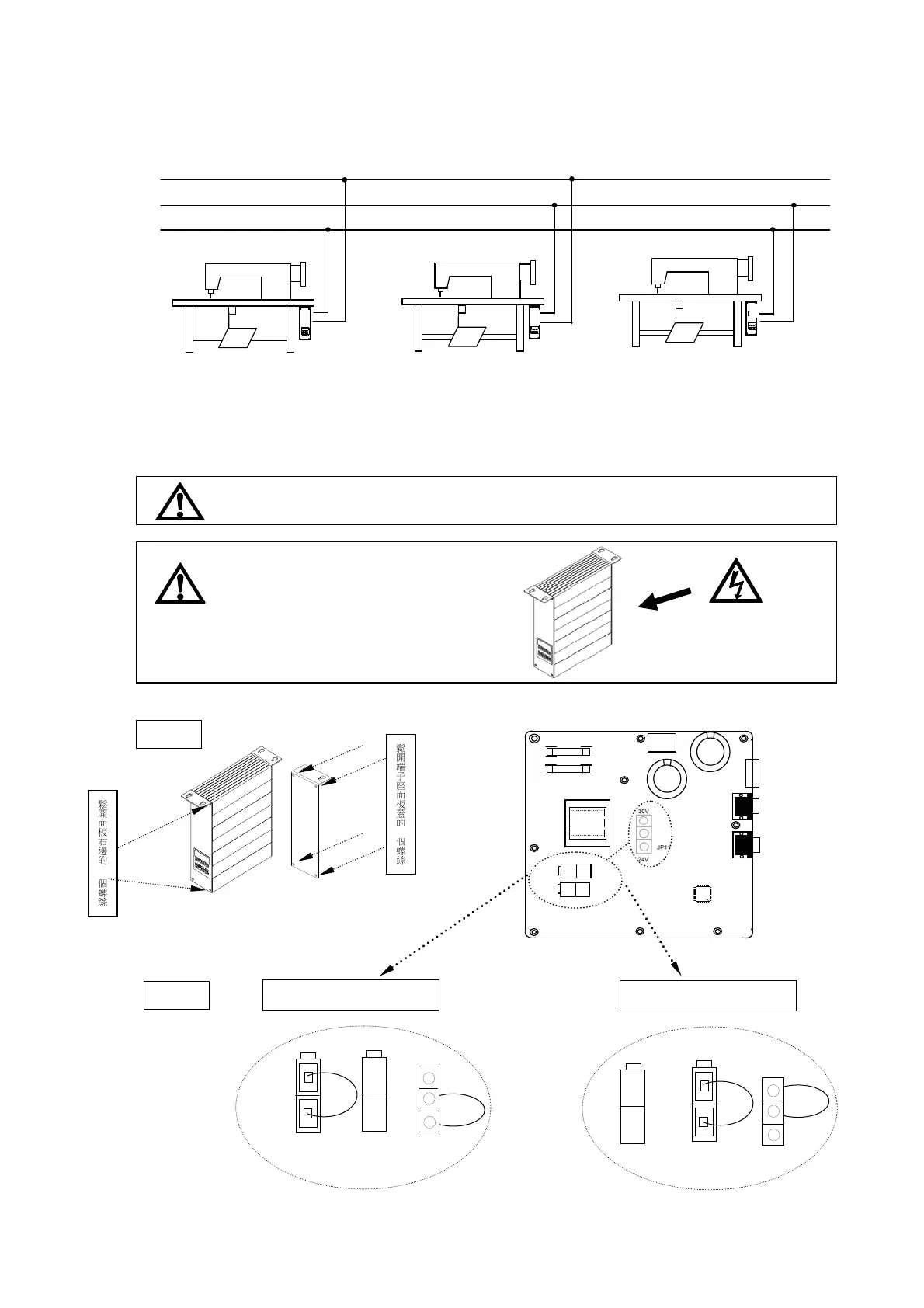

(4).當單相 220 V 伺服馬達欲使用在三相 220V 的電壓時，須注意配置使用上的負載平衡 :
連接相當多數量縫紉機配置使用時，需考慮三相中 R、S、T 各相的平衡，如下圖示 :
(5).如何變換電磁閥 (Solenoid) 的供應電壓 : ( DC 24 V 或 30 V )
當電磁閥線圈 (Solenoid) 的使用電壓，如欲由 24 V 改成 30 V 或 30 V 改成 24 V 時，其主基板組的
JP1 與 JP2 插接方式須作適當的變換。
(註：此處的端子座面板蓋示意圖，僅標示出螺絲位置。)
注 意 :
在打開控制箱蓋之前，請先將電源關閉
約 10 分鐘後，再執行如下插接動作。
R
S
T
注 意 : 當欲改變電磁閥線圈(Solenoid)的供應電壓之前，請先確認車頭上電磁閥線圈的使用規格。
內部高壓電危險
鬆開面板右邊的
個螺絲
4
24 V 的插接方式
JP 2
30 V
JP 1
24 V
30 V 的插接方式
步驟二
CASBDP
CASBDP
CASBDP
鬆開端子座面板蓋的
個螺絲
4
步驟一
主基板組示意圖 :
RELAY
C 3
30V JP2
24V JP1
JP 2
30 V
JP 1
24 V
15
15
F1
F2
JP11
24V
JP11
30V
C 4
