2. 安 裝 與 調 整
(1).馬達的安裝 :
M5直驅型:

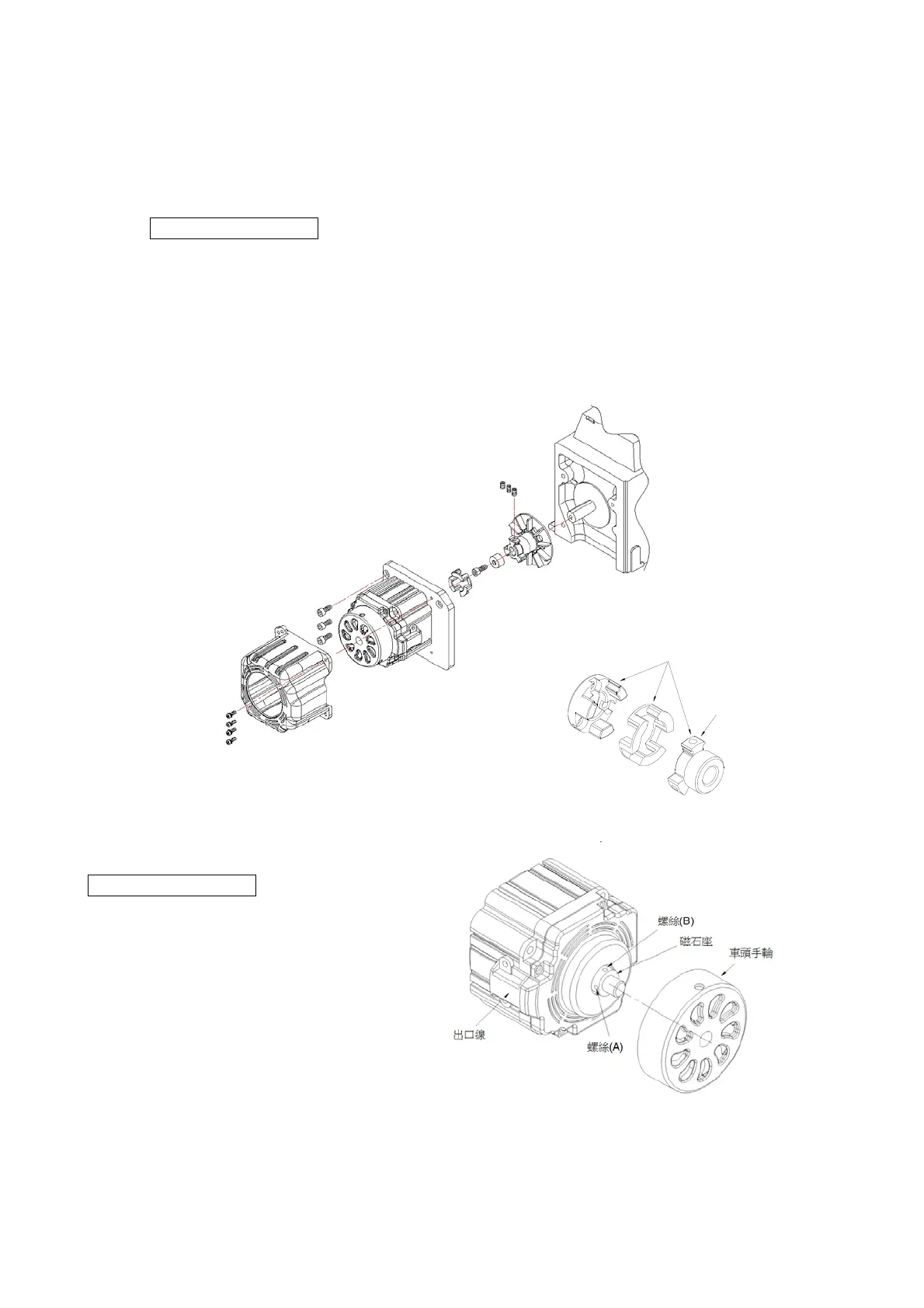

拷克車馬達的安裝方式 1
1.將車頭的散熱風扇及皮帶輪卸下。
2.將附件的聯軸器
○
A 放入車頭心軸內，散熱風扇端靠緊心軸端面。並使用心軸墊環
○
B 將聯軸器確實
固定於車頭心軸。注意：車頭心軸端面若無預留螺絲孔則不組裝心軸墊環。
3.固定聯軸器的 set 螺絲
○
C 。注意：聯軸器特殊爪型的 set 螺絲固定於心軸平面或凹槽上
○
D 。
4.將 M5 馬達 E 固定於車頭端面上。
注意：車頭端聯軸器與馬達端聯軸器有防呆設計，組裝時需注意配合方向。
5. 固定馬達隔熱罩
○
F 。
拷克車馬達的定位調整 1
1. 請先取下車頭手輪。
2. 轉動心軸使天枰停在最高點位置
(或車頭指定之上停針位置點)。
3. 轉動反光片座使螺絲(A)對準馬達出口線位置。
註：上述調整為標準調法，
如覺得定位不準，
可自行進行微調。
車頭端聯軸器與馬達端聯軸器有防呆
設計，組裝時需注意配合方向。
聯軸器特殊爪型的 set 螺絲固定
於心軸平面或凹槽上
○
D 。
